C8051F966-B-GM IC MCU 8BIT 32KB FLASH 76DQFN Silicon Labs

Năng lượng cực thấp @ 3.6 V

- 110 μA/MHz, Low-Power Active, DC-DC bật
- Điện ngủ 110 nA với lưu trữ dữ liệu; màn hình POR bật
- 400 nA hiện tại ngủ với smaRTClock (LFO nội bộ)
- 700 nA hiện tại ngủ với smaRTClock (XTAL bên ngoài)
- 2 μs thức dậy từ bất kỳ chế độ ngủ nào

12-bit; 16 chap. Chuyển đổi analog sang số

- Tối đa 75 kps, chế độ 12 bit hoặc 300 kps chế độ 10 bit
- Pin bên ngoài hoặc VREF bên trong (không cần nồng độ bên ngoài)
- PGA trên chip cho phép đo điện áp lên đến gấp đôi điện áp tham chiếu
- Chế độ bùng nổ độc lập với bộ tích lũy trung bình tự động 16 bit
#NAME?

Hai máy so sánh dòng điện thấp

- Histeresis có thể lập trình và thời gian phản ứng
#NAME?

Đề xuất hiện tại nội bộ 6 bit

- Tối đa ± 500 μA; khả năng nguồn và bể
#NAME?

Bộ điều khiển LCD tích hợp

- Hỗ trợ tối đa 128 phân đoạn (32x4)
#NAME?

Các thiết bị ngoại vi cụ thể để đo

- DC-DC chuyển đổi buck cho phép quy mô điện áp động cho hiệu quả tối đa (250 mW đầu ra)
- Chế độ ngủ tích lũy xung với chuyển đổi lập trình de-bounce và kéo lên giao diện điều khiển trực tiếp với cảm biến đo lường
- Data Packet Processing Engine (DPPE) bao gồm phần cứng AES, DMA, CRC và các khối mã hóa để tăng tốc các giao thức ít dây
- Manchester và 3 trong số 6 phần cứng mã hóa để thực hiện hiệu quả năng lượng của các thông số kỹ thuật M-bus không dây

lõi 8051 μC tăng cường tốc độ cao
- Kiến trúc chỉ thị đường ống thực hiện 70% các chỉ thị trong 1 hoặc 2 đồng hồ hệ thống

Bộ nhớ

- Tối đa 128kB Flash; Có thể lập trình trong hệ thống; Chức năng đọc / ghi / xóa đầy đủ trên toàn bộ phạm vi cung cấp
- Tối đa 8kB lưu trữ dữ liệu RAM

Thiết bị ngoại vi kỹ thuật số

- Tối đa 57 cổng I / O; Tất cả 5V dung nạp với cường độ ổ đĩa có thể lập trình
- UART nâng cao phần cứng, 2 cổng SPI và I2C có sẵn đồng thời
- Bốn bộ đếm thời gian 16 bit sử dụng chung
#NAME?

Nguồn đồng hồ

- Các bộ dao động nội bộ chính xác: 24,5 MHz với độ chính xác ± 2% hỗ trợ hoạt động UART; chế độ phổ phổ rộng để giảm EMI
- Máy dao động nội bộ năng lượng thấp: 20 MHz
- Máy dao động bên ngoài: Crystal, RC, C, đồng hồ CMOS
- SmaRTClock dao động: 32,768 kHz tinh thể hoặc 16,4 kHz nội bộ LFO với ba báo động độc lập

Debug trên chip

- Các mạch gỡ lỗi trên chip tạo điều kiện cho tốc độ đầy đủ, không xâm nhập trong việc gỡ lỗi hệ thống (không cần mô phỏng)
#NAME?

Tùy chọn gói

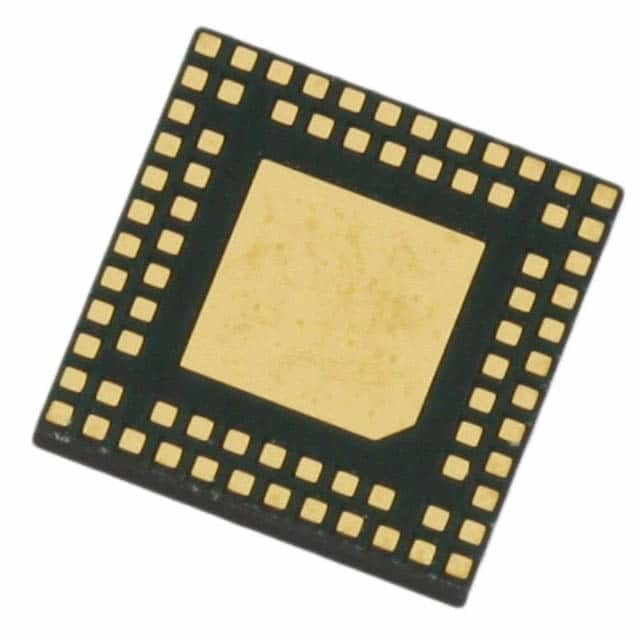

- 76-pin DQFN (6x6 mm), phù hợp với RoHS
- 40 pin QFN (6x6 mm), phù hợp với RoHS
- 80 pin QFP (12x12 mm), phù hợp với RoHS

Bộ phát triển: C8051F960DK

Điện áp cung cấp: 1,8 đến 3,8 V
Phạm vi nhiệt độ: 40 đến + 85 °C
