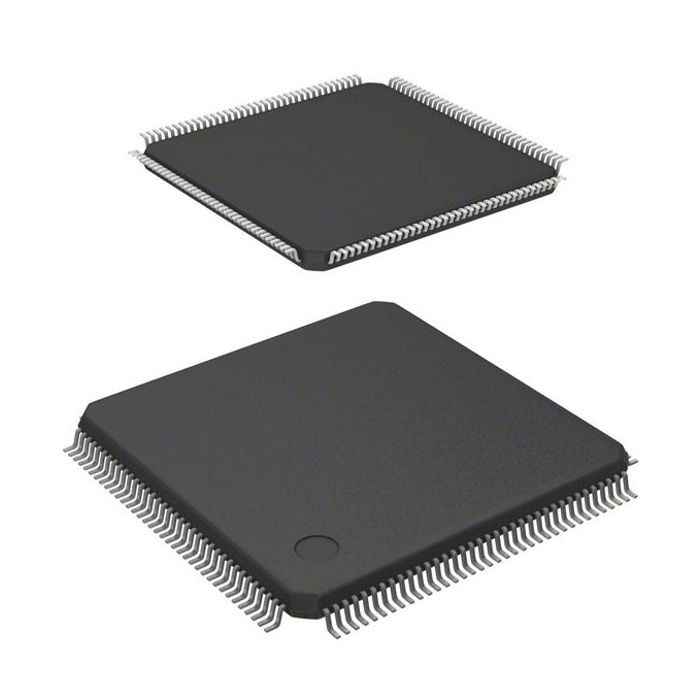

Chip Vi Điều Khiển Surface Mount Đa Năng STM32F407ZET6 144LQFP



Sự miêu tả

Dòng STM32F405xx và STM32F407xx dựa trên lõi RISC 32-bit ARM® Cortex™-M4 hiệu suất cao hoạt động ở tần số lên đến 168 MHz.Lõi Cortex-M4 có độ chính xác đơn của Đơn vị dấu phẩy động (FPU) hỗ trợ tất cả các loại dữ liệu và hướng dẫn xử lý dữ liệu có độ chính xác đơn của ARM.Nó cũng thực hiện một bộ đầy đủ các hướng dẫn DSP và một đơn vị bảo vệ bộ nhớ (MPU) giúp tăng cường bảo mật ứng dụng.Lõi Cortex-M4 với FPU sẽ được gọi là Cortex-M4F trong suốt tài liệu này.





Đặc trưng

• Lõi: CPU ARM 32-bit Cortex™-M4 với FPU,
Máy gia tốc thời gian thực thích ứng (ART
Accelerator™) cho phép thực thi trạng thái 0-chờ
từ bộ nhớ Flash, tần số lên tới 168 MHz,
đơn vị bảo vệ bộ nhớ, 210 DMIPS/
1,25 DMIPS/MHz (Dhrystone 2.1) và DSP
hướng dẫn
• Ký ức
– Lên đến 1 Mbyte bộ nhớ Flash
– Lên đến 192+4 Kbyte SRAM bao gồm 64-
Kbyte dữ liệu CCM (bộ nhớ ghép lõi)
ĐẬP
– Bộ điều khiển bộ nhớ tĩnh linh hoạt
hỗ trợ Compact Flash, SRAM,
Bộ nhớ PSRAM, NOR và NAND
• Giao diện song song LCD, chế độ 8080/6800
• Đồng hồ, thiết lập lại và quản lý cung cấp
– Nguồn cấp ứng dụng và I/O 1,8 V đến 3,6 V
– POR, PDR, PVD và BOR
– Bộ tạo dao động tinh thể 4 đến 26 MHz
– RC bên trong 16 MHz do nhà máy cắt (1%
sự chính xác)
– Bộ tạo dao động 32 kHz cho RTC có hiệu chuẩn
– RC 32 kHz bên trong có hiệu chuẩn
• Năng lượng thấp
– Chế độ Sleep, Stop và Standby
– Cung cấp VBAT cho RTC, sao lưu 20×32 bit
thanh ghi + SRAM dự phòng 4 KB tùy chọn
• Bộ chuyển đổi A/D 3×12-bit, 2.4 MSPS: tối đa 24
các kênh và 7.2 MSPS ở chế độ xen kẽ ba
cách thức
• Bộ chuyển đổi D/A 2×12-bit
• DMA đa dụng: DMA 16 luồng
bộ điều khiển với FIFO và hỗ trợ liên tục
• Tối đa 17 bộ hẹn giờ: tối đa 12 bộ định thời 16-bit và hai bộ định thời 32-
bộ định thời bit lên tới 168 MHz, mỗi bộ có tối đa 4
IC/OC/PWM hoặc bộ đếm xung và cầu phương
(tăng dần) đầu vào bộ mã hóa
• Chế độ kiểm tra sửa lỗi
– Gỡ lỗi dây nối tiếp (SWD) & JTAG
giao diện
– Cortex-M4 Embedded Trace Macrocell™
• Lên đến 140 cổng I/O với khả năng ngắt
– Lên đến 136 I/O nhanh lên đến 84 MHz
– Lên đến 138 5 I/O chịu V
• Lên đến 15 giao diện truyền thông
– Lên đến 3 × giao diện I2C (SMBus/PMBus)
– Lên đến 4 USART/2 UART (10,5 Mbit/s, ISO
Giao diện 7816, LIN, IrDA, điều khiển modem)
– Lên đến 3 SPI (42 Mbits/s), 2 với trộn lẫn
full-duplex I2S để đạt được đẳng cấp âm thanh
độ chính xác thông qua PLL âm thanh bên trong hoặc bên ngoài
cái đồng hồ
– Giao diện 2 × CAN (Hoạt động 2.0B)
– Giao diện SDIO
• Kết nối nâng cao
– Thiết bị/máy chủ/OTG tốc độ tối đa USB 2.0
bộ điều khiển với PHY trên chip
– USB 2.0 tốc độ cao/tốc độ tối đa
thiết bị/máy chủ/bộ điều khiển OTG với chuyên dụng
DMA, PHY tốc độ đầy đủ trên chip và ULPI
– MAC Ethernet 10/100 với DMA chuyên dụng:
hỗ trợ phần cứng IEEE 1588v2, MII/RMII
• Giao diện máy ảnh song song 8 đến 14 bit lên đến
54 MB/giây
• Trình tạo số ngẫu nhiên thực sự
• Đơn vị tính CRC
• ID duy nhất 96-bit
• RTC: độ chính xác dưới giây, lịch phần cứng
