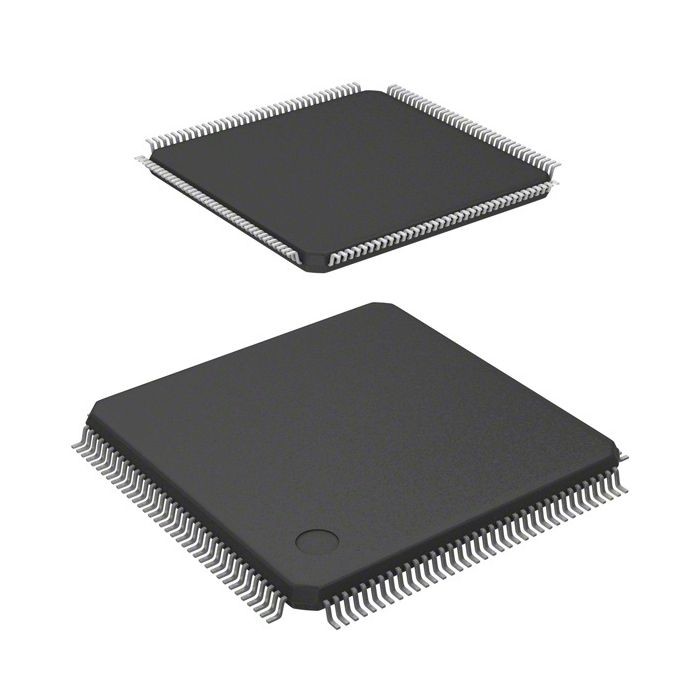

Mạch tích hợp vi điều khiển lõi đơn 72MHz STM32F103ZET6 144LQFP
| Hàng hiệu | STMicroelectronics |
|---|---|
| Số mô hình | STM32F103ZET6 |
| Số lượng đặt hàng tối thiểu | 1 |
| Giá bán | Based on current price |
| chi tiết đóng gói | túi chống tĩnh điện & hộp các tông |
| Thời gian giao hàng | 3-5 ngày làm việc |
| Điều khoản thanh toán | T/T |
| Khả năng cung cấp | Trong kho |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Bộ xử lý lõi | ARM® Cortex®-M3 | Kích thước lõi | Lõi đơn 32 bit |
|---|---|---|---|
| Tốc độ | 72MHz | kết nối | CANbus, I²C, IrDA, LINbus, SPI, UART/USART, USB |
| thiết bị ngoại vi | DMA, Điều khiển động cơ PWM, PDR, POR, PVD, PWM, Cảm biến nhiệt độ, WDT | Số lượng I/O | 112 |
| Kích thước bộ nhớ chương trình | 512KB (512K x 8) | Loại bộ nhớ chương trình | TỐC BIẾN |
| Kích thước EEPROM | - | Kích thước RAM | 64K x 8 |
| Điện áp - Cung cấp (Vcc/Vdd) | 2V ~ 3,6V | Bộ chuyển đổi dữ liệu | A/D 21x12b; A/D 21x12b; D/A 2x12b D/A 2x12b |
| Loại dao động | Nội bộ | Nhiệt độ hoạt động | -40°C ~ 85°C (TA) |
| Kiểu lắp | Bề mặt gắn kết | Gói / Trường hợp | 144-LQFP |
| Gói thiết bị nhà cung cấp | - | ||
| Làm nổi bật | Mạch Tích Hợp Vi Điều Khiển Lõi Đơn,Mạch Tích Hợp Vi Điều Khiển 72MHz,STM32F103ZET6 |
||
Mô tả sản phẩm
STM32F103ZET6 IC MCU 32BIT 512KB FLASH 144LQFP STMicroelectronics
Thông tin chi tiết sản phẩm
Sự miêu tả
Dòng hiệu suất mật độ trung bình STM32F103xx kết hợp lõi RISC 32-bit ARM Cortex™-M3 hiệu suất cao hoạt động ở tần số 72 MHz, bộ nhớ nhúng tốc độ cao (bộ nhớ Flash lên đến 128 Kbyte và SRAM lên đến 20 Kbyte) và một nhiều loại I/O nâng cao và thiết bị ngoại vi được kết nối với hai bus APB.Tất cả các thiết bị đều cung cấp hai ADC 12 bit, ba bộ định thời 16 bit cho mục đích chung cộng với một bộ định thời PWM, cũng như các giao diện truyền thông tiêu chuẩn và nâng cao: tối đa hai I2C và SPI, ba USART, một USB và một CAN.
Đặc trưng
* Lõi CPU ARM 32-bit Cortex™-M3
– Tần số tối đa 72 MHz, hiệu suất 1,25 DMIPS/MHz (Dhrystone 2.1) khi truy cập bộ nhớ ở trạng thái chờ 0
– Nhân một chu kỳ và chia phần cứng
* Ký ức
– 64 hoặc 128 Kbyte bộ nhớ Flash
– 20 Kbyte SRAM
* Quản lý đồng hồ, đặt lại và cung cấp
– Nguồn cung cấp ứng dụng và I/O 2,0 đến 3,6 V
– POR, PDR, và đầu dò điện áp có thể lập trình (PVD)
– Bộ tạo dao động tinh thể 4 đến 16 MHz
– RC bên trong 8 MHz do nhà máy cắt
– 40 kHz RC bên trong
– PLL cho xung nhịp CPU
– Bộ tạo dao động 32 kHz cho RTC có hiệu chuẩn
Các ứng dụng
ổ đĩa động cơ
Điều khiển ứng dụng
Thiết bị y tế và thiết bị cầm tay
PC và thiết bị ngoại vi chơi game
nền tảng GPS
Ứng dụng công nghiệp
PLC
biến tần
máy in
máy quét
Hệ thống báo động liên lạc video
HVAC
thông số kỹ thuật
| Thuộc tính | Giá trị thuộc tính |
|---|---|
| nhà chế tạo | STMicro điện tử |
| danh mục sản phẩm | vi điều khiển |
| Loạt | STM32 F1 |
| bao bì | Cái mâm |
| Đơn vị trọng lượng | 0,045518 oz |
| kiểu lắp đặt | SMD/SMT |
| Tên thương mại | STM32 |
| Gói-Trường hợp | 144-LQFP |
| Nhiệt độ hoạt động | -40°C ~ 85°C (TA) |
| Nhà cung cấp-Thiết bị-Gói hàng | * |
| Số lượng IO | 112 vào/ra |
| Tốc độ | 72MHz |
| Kích thước EEPROM | - |
| Bộ xử lý lõi | ARMR CortexR-M3 |
| Kích thước RAM | 64K x 8 |
| Bộ nhớ chương trình | TỐC BIẾN |
| thiết bị ngoại vi | DMA, Điều khiển động cơ PWM, PDR, POR, PVD, PWM, Cảm biến nhiệt độ, WDT |
| kết nối | CÓ THỂ, I2C, IrDA, LIN, SPI, UART/USART, USB |
| Điện áp-Cung cấp-Vcc-Vdd | 2 V ~ 3,6 V |
| Kích thước lõi | 32-bit |
| Chương trình-Bộ nhớ-Kích thước | 512KB (512K x 8) |
| Bộ chuyển đổi dữ liệu | A/D 21x12b;D/A 2x12b |
| Loại dao động | Nội bộ |
| Nhiệt độ hoạt động tối đa | + 85 độ C |
| Nhiệt độ hoạt động | - 40 độ C |
| Vận hành-Cung cấp-Điện áp | 2V đến 3,6V |
| Loại giao diện | CÓ THỂ I2C SPI USART USB |
| Cốt lõi | CÁNH TAY Cortex M3 |
| Bộ xử lý-Dòng | CÁNH TAY Cortex-M |
| Dữ liệu-Bus-Chiều rộng | 32 bit |
| Cung cấp-Điện áp-Tối đa | 3,6 V |
| Cung-Điện áp-Tối thiểu | 2 V |
| Gói-Trường hợp | LQFP-144 |
| Tần số xung nhịp tối đa | 72MHz |
| Số kênh ADC | 16 kênh ADC |
| Đầu ra đầu vào | 112 vào/ra |
| Dữ liệu-RAM-Kích thước | 64 kB |
| Số lượng bộ đếm thời gian | 8 hẹn giờ |
| Độ phân giải ADC | 12 bit |
| Dữ liệu-RAM-Type | SRAM |
| mfr | STMicro điện tử |
| Loạt | STM32F1 |
| Bưu kiện | Cái mâm |
| Trạng thái sản phẩm | Tích cực |
| Bộ xử lý lõi | CÁNH TAY® Cortex®-M3 |
| Kích thước lõi | Lõi đơn 32 bit |
| kết nối | CANbus I²C IrDA LINbus SPI UART/USART USB |
| thiết bị ngoại vi | Điều khiển động cơ DMA PWM PDR POR PVD Cảm biến nhiệt độ PWM WDT |
| Số lượng IO | 112 |
| Program-Memory-Type | TỐC BIẾN |
| Điện áp-Cung cấp-Vcc-Vdd | 2V ~ 3．6V |
| Kiểu lắp | Bề mặt gắn kết |
| Gói-Trường hợp | 144-LQFP |
| Cơ sở-Sản phẩm-Số | STM32F103 |
Thành phần tương thích chức năng
Hình thức, Gói, Thành phần tương thích chức năng
| Nhà sản xuất Phần # | Sự miêu tả | nhà chế tạo | So sánh |
| STM32F103ZET7TR Vi điều khiển và Bộ xử lý |
32-BIT, FLASH, 72MHz, BỘ VI ĐIỀU KHIỂN RISC, PQFP144, 20 X 20 MM, PITCH 0,50 MM, TUÂN THỦ ROHS, LQFP-144 | STMicro điện tử | STM32F103ZET6 so với STM32F103ZET7TR |
| STM32F103ZET7XXX Vi điều khiển và Bộ xử lý |
32-BIT, FLASH, 72MHz, BỘ VI ĐIỀU KHIỂN RISC, PQFP144, 20 X 20 MM, PITCH 0,50 MM, TUÂN THỦ ROHS, LQFP-144 | STMicro điện tử | STM32F103ZET6 so với STM32F103ZET7XXX |
| STM32F103ZET6XXX Vi điều khiển và Bộ xử lý |
32-BIT, FLASH, 72MHz, BỘ VI ĐIỀU KHIỂN RISC, PQFP144, 20 X 20 MM, PITCH 0,50 MM, TUÂN THỦ ROHS, LQFP-144 | STMicro điện tử | STM32F103ZET6 so với STM32F103ZET6XXX |
| STM32F103ZET6TR Vi điều khiển và Bộ xử lý |
Dòng hiệu suất chính, MCU ARM Cortex-M3 với Flash 512 Kbyte, CPU 72 MHz, điều khiển động cơ, USB và CAN | STMicro điện tử | STM32F103ZET6 so với STM32F103ZET6TR |
mô tả
MCU 32-bit ARM Cortex M3 RISC 512KB Flash 2.5V/3.3V Khay LQFP 144 chân
Bộ vi điều khiển ARM - Dòng hiệu suất MCU 32BIT Cortex M3
