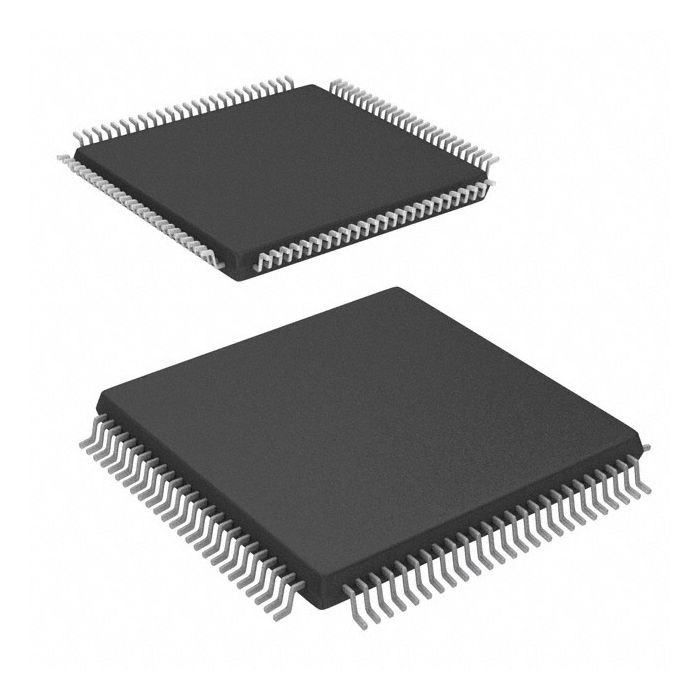

Bộ vi điều khiển HVAC công nghiệp, Chip IC điện tử ATXMEGA128A1U-AU



Tổng quan

Atmel AVR XMEGA là một họ vi điều khiển 8/16-bit công suất thấp, hiệu suất cao và ngoại vi phong phú dựa trên kiến ​​trúc RISC nâng cao của AVR.Bằng cách thực hiện các lệnh trong một chu kỳ xung nhịp duy nhất, các thiết bị AVR XMEGA đạt được thông lượng CPU đạt gần một triệu lệnh mỗi giây (MIPS) mỗi megahertz, cho phép nhà thiết kế hệ thống tối ưu hóa mức tiêu thụ điện năng so với tốc độ xử lý.
CPU Atmel AVR kết hợp một tập lệnh phong phú với 32 thanh ghi làm việc cho mục đích chung.Tất cả 32 thanh ghi được kết nối trực tiếp với đơn vị logic số học (ALU), cho phép truy cập hai thanh ghi độc lập trong một lệnh duy nhất, được thực thi trong một chu kỳ xung nhịp.Kiến trúc kết quả là mã hiệu quả hơn trong khi đạt được thông lượng nhanh hơn nhiều lần so với bộ vi điều khiển dựa trên CISC hoặc bộ tích lũy đơn thông thường.





Đặc trưng

● Vi điều khiển Atmel® AVR® XMEGA® 8/16-bit hiệu năng cao, tiết kiệm điện năng
● Bộ nhớ chương trình và dữ liệu cố định
● 64K - 128KB bộ nhớ flash tự lập trình trong hệ thống
● Phần khởi động 4K - 8KBytes
● 2KByte EEPROM
● SRAM bên trong 4K - 8KByte
● Giao diện bus bên ngoài cho tối đa 16Mbyte SRAM
● Giao diện bus bên ngoài cho SDRAM lên đến 128Mbit
● Tính năng ngoại vi
● Bộ điều khiển DMA bốn kênh
● Hệ thống sự kiện tám kênh
● Tám bộ định thời/bộ đếm 16-bit
● Bốn bộ hẹn giờ/bộ đếm với 4 kênh so sánh đầu ra hoặc chụp đầu vào
● Bốn bộ hẹn giờ/bộ đếm với 2 kênh so sánh đầu ra hoặc chụp đầu vào
● Phần mở rộng có độ phân giải cao trên tất cả các bộ hẹn giờ/bộ đếm
● Mở rộng dạng sóng nâng cao (AWeX) trên hai bộ hẹn giờ/bộ đếm
● Một giao diện thiết bị USB
● Tương thích thiết bị USB 2.0 tốc độ tối đa (12Mbps) và tốc độ thấp (1,5Mbps)
● 32 Điểm cuối với cấu hình đầy đủ linh hoạt
● Tám USART có hỗ trợ IrDA cho một USART
● Bốn giao diện hai dây với khớp địa chỉ kép (tương thích I2C và SMBus)
● Bốn giao diện ngoại vi nối tiếp (SPI)
● Công cụ mã hóa AES và DES
● Bộ tạo CRC-16 (CRC-CCITT) và CRC-32 (IEEE® 802.3)
● Bộ đếm thời gian thực (RTC) 16 bit với bộ tạo dao động riêng
● Hai bộ chuyển đổi Analog sang Digital 16 kênh, 12-bit, 2msps
● Hai Bộ chuyển đổi kỹ thuật số sang tương tự hai kênh, 12-bit, 1msps
● Bốn bộ so sánh tương tự (AC) với chức năng so sánh cửa sổ và các nguồn hiện tại
● Ngắt bên ngoài trên tất cả các chân I/O có mục đích chung
● Bộ hẹn giờ giám sát có thể lập trình với bộ tạo dao động công suất cực thấp trên chip riêng biệt
● Hỗ trợ thư viện QTouch®
● Nút cảm ứng điện dung, thanh trượt và bánh xe
● Các tính năng vi điều khiển đặc biệt
● Đặt lại khi bật nguồn và phát hiện mất điện có thể lập trình
● Tùy chọn đồng hồ bên trong và bên ngoài với PLL và bộ chia tỷ lệ trước
● Bộ điều khiển ngắt đa cấp khả trình
● Năm chế độ ngủ
● Giao diện lập trình và gỡ lỗi
● Giao diện JTAG (tuân thủ IEEE 1149.1), bao gồm quét ranh giới
● PDI (Giao diện chương trình và gỡ lỗi)
● I/O và các gói
● 78 chân I/O có thể lập trình
● 100 chì TQFP
● BGA 100 bóng
● 100 bóng VFBGA
● Điện áp hoạt động
● 1,6 – 3,6V
● Tần số hoạt động
● 0 – 12MHz từ 1.6V
● 0 – 32MHz từ 2.7V

Các ứng dụng tiêu biểu
điều khiển công nghiệp
Kiểm soát khí hậu
Ứng dụng pin năng lượng thấp
Tự động hóa nhà máy
RF và ZigBee®
dụng cụ điện
kiểm soát tòa nhà
kết nối USB
HVAC
bảng điều khiển
điều khiển cảm biến
đo lường tiện ích
Sản phẩm có màu trắng
quang học
ứng dụng y tế
