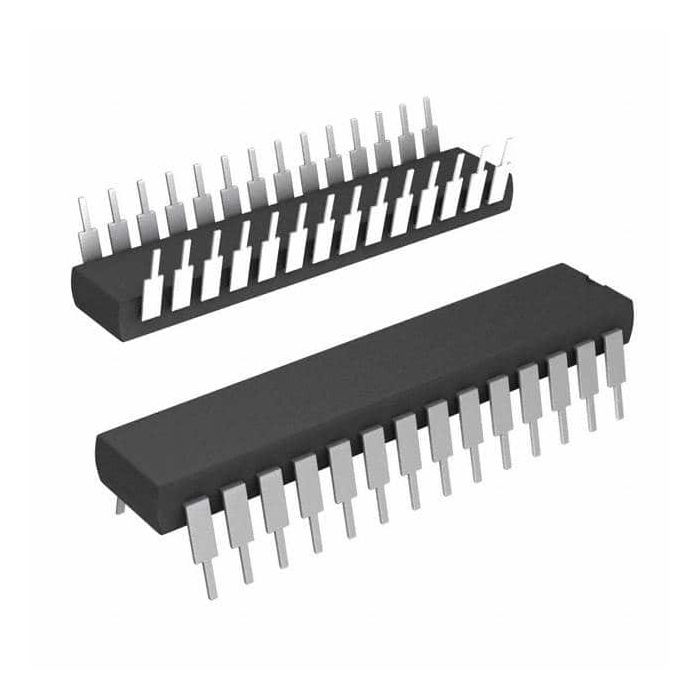

Bộ vi điều khiển MCU bền ATMEGA8A-PU 8BIT 8KB FLASH 28DIP



Tổng quan

Atmel®AVR® ATmega8A là bộ vi điều khiển 8-bit CMOS công suất thấp dựa trên kiến ​​trúc AVR RISC.Bằng cách thực hiện các hướng dẫn mạnh mẽ trong một chu kỳ đồng hồ duy nhất, ATmega8A đạt được thông lượng gần 1 MIPS mỗi MHz, cho phép nhà thiết kế hệ thống tối ưu hóa mức tiêu thụ điện năng so với tốc độ xử lý.





Đặc trưng

• Bộ vi điều khiển 8-bit Atmel®AVR® hiệu suất cao, công suất thấp
• Kiến trúc RISC nâng cao
– 130 Hướng dẫn mạnh mẽ – Thực thi chu kỳ một đồng hồ nhiều nhất
– Thanh ghi làm việc mục đích chung 32 x 8
– Hoạt động hoàn toàn tĩnh
– Thông lượng lên tới 16MIPS ở 16MHz
– Hệ số nhân 2 chu kỳ trên chip
• Phân đoạn bộ nhớ không bay hơi có độ bền cao
– 8KB bộ nhớ chương trình Flash tự lập trình trong hệ thống
– 512Bytes EEPROM
– SRAM nội bộ 1KByte
– Chu kỳ ghi/xóa: 10.000 Flash/100.000 EEPROM
– Lưu giữ dữ liệu: 20 năm ở 85C/100 năm ở 25C(1)
– Phần mã khởi động tùy chọn với Bit khóa độc lập
• Lập trình trong hệ thống bằng chương trình khởi động trên chip
• Hoạt động Đọc-While-Write thực sự
– Khóa lập trình để bảo mật phần mềm
• Hỗ trợ thư viện Atmel QTouch®
– Nút cảm ứng điện dung, thanh trượt và bánh xe
– Mua lại Atmel QTouch và QMatrix
– Lên đến 64 kênh cảm giác
• Tính năng ngoại vi
– Hai Bộ định thời/Bộ đếm 8 bit với Bộ chia trước riêng biệt, một Chế độ so sánh
– Một Bộ định thời/Bộ đếm 16-bit với Bộ định tỷ lệ trước, Chế độ so sánh và Chế độ chụp riêng biệt
– Bộ đếm thời gian thực với Bộ tạo dao động riêng
– Ba kênh PWM
– ADC 8 kênh trong gói TQFP và QFN/MLF
• Tám kênh Độ chính xác 10-bit
– ADC 6 kênh trong gói PDIP
• Sáu kênh Độ chính xác 10-bit
– Giao diện nối tiếp hai dây hướng byte
– USART nối tiếp có thể lập trình
– Giao diện nối tiếp SPI Master/Slave
– Bộ hẹn giờ Watchdog có thể lập trình với Bộ tạo dao động trên chip riêng biệt
– Bộ so sánh tương tự trên chip
• Các tính năng vi điều khiển đặc biệt
– Đặt lại khi bật nguồn và Phát hiện mất điện có thể lập trình
– Bộ tạo dao động RC được hiệu chỉnh bên trong
– Nguồn ngắt bên ngoài và bên trong
– Năm chế độ ngủ: Không hoạt động, Giảm nhiễu ADC, Tiết kiệm năng lượng, Tắt nguồn và Chờ
• I/O và Gói
– 23 dòng I/O có thể lập trình
– PDIP 28 đầu, TQFP 32 đầu và QFN/MLF 32 đầu
• Điện áp hoạt động
– 2,7 – 5,5V
– 0 - 16MHz
• Tiêu thụ điện ở 4MHz, 3V, 25C
– Hoạt động: 3.6mA
– Chế độ không tải: 1.0mA
– Chế độ Power-down: 0.5µA
