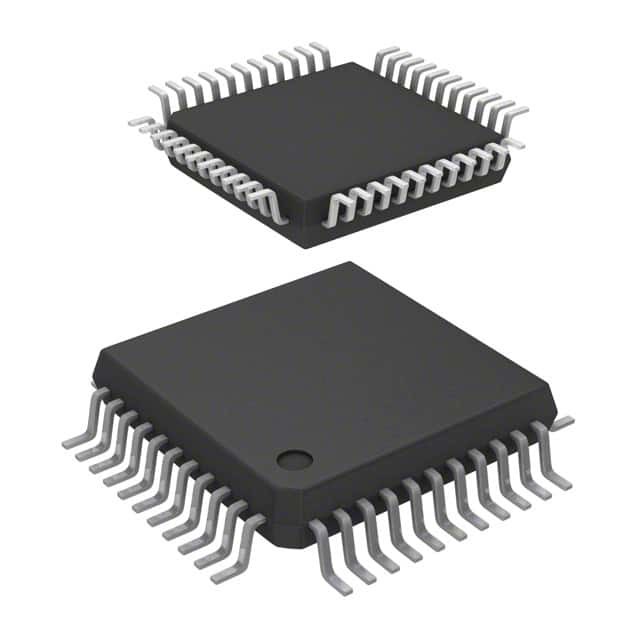

Bộ vi điều khiển MCU STM8S207S8T6C 8BIT 64KB FLASH 44LQFP STMicroelectronics

Sự miêu tả

Bộ vi điều khiển 8 bit dòng hiệu suất STM8S20xxx cung cấp bộ nhớ chương trình Flash từ 32 đến 128 Kbyte.Chúng được gọi là thiết bị mật độ cao trong hướng dẫn tham khảo họ vi điều khiển STM8S.

Đặc trưng

■ Lõi
– fCPU tối đa: tối đa 24 MHz, 0 trạng thái chờ @
fCPU ≤ 16 MHz
– Lõi STM8 nâng cao với Harvard
kiến trúc và đường ống 3 giai đoạn
– Tập lệnh mở rộng
– Tối đa 20 MIPS @ 24 MHz
■ Kỷ niệm
– Chương trình: lên tới 128 Kbyte Flash;dữ liệu
lưu giữ 20 năm ở 55 ° C sau 10 kcycles
– Dữ liệu: tối đa 2 Kbyte dữ liệu thực EEPROM;
độ bền 300 kcycles
– RAM: tối đa 6 Kbyte
■ Đồng hồ, thiết lập lại và quản lý cung cấp
– Điện áp hoạt động 2,95 đến 5,5 V
– Bộ tạo dao động cộng hưởng tinh thể công suất thấp
– Đầu vào đồng hồ bên ngoài
– RC 16 MHz nội bộ, người dùng có thể điều chỉnh
– Công suất thấp bên trong 128 kHz RC
– Hệ thống an ninh đồng hồ với màn hình đồng hồ
– Chờ, tạm dừng hoạt động và tạm dừng các chế độ năng lượng thấp
– Đồng hồ ngoại vi tắt riêng
– Hoạt động vĩnh viễn, tiêu thụ thấp
thiết lập lại bật nguồn và tắt nguồn
■ Quản lý ngắt
– Bộ điều khiển ngắt lồng nhau với 32
gián đoạn
– Lên đến 37 ngắt ngoài trên 6 vectơ
■ Hẹn giờ
– 2x bộ định thời mục đích chung 16-bit, với 2+3
Các kênh CAPCOM (IC, OC hoặc PWM)
– Hẹn giờ điều khiển nâng cao: 16-bit, 4 CAPCOM
kênh, 3 đầu ra bổ sung, chết
chèn thời gian và đồng bộ hóa linh hoạt
– Bộ hẹn giờ cơ bản 8 bit với bộ chia trước 8 bit
- Hẹn giờ tự động đánh thức
– Cơ quan giám sát cửa sổ, cơ quan giám sát độc lập
■ Giao diện truyền thông
– Tốc độ cao 1 Mbit/s active beCAN 2.0B
– UART với đầu ra đồng hồ để đồng bộ
vận hành - Chế độ chính LIN
– UART tương thích với LIN 2.1, master/slave
chế độ và tái đồng bộ hóa tự động
– Giao diện SPI lên đến 10 Mbit/s
– Giao diện I2C lên đến 400 Kbit/s
■ ADC 10 bit với tối đa 16 kênh
■ I/O
– Lên đến 68 I/O trên gói 80 ​​chân
bao gồm 18 đầu ra chìm cao
– Thiết kế I/O cực kỳ mạnh mẽ, miễn nhiễm với
tiêm hiện tại
– Hỗ trợ phát triển
– Mô-đun giao diện dây đơn (SWIM) và
mô-đun gỡ lỗi (DM)
■ Khóa ID duy nhất 96-bit cho mỗi thiết bị
