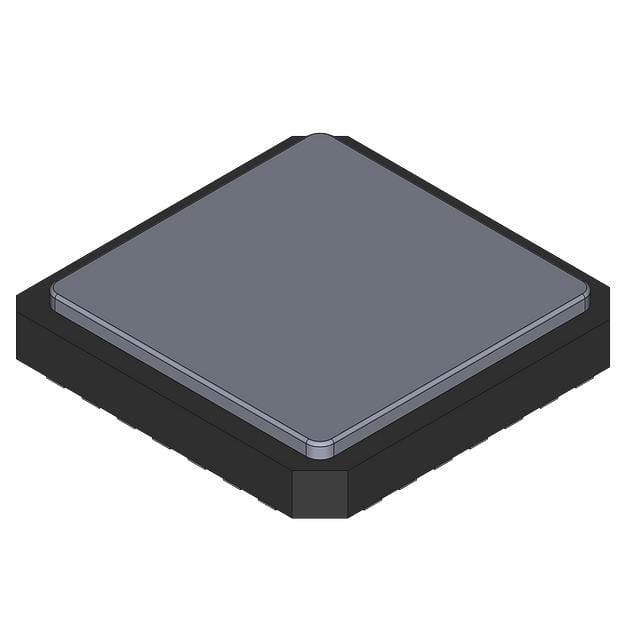

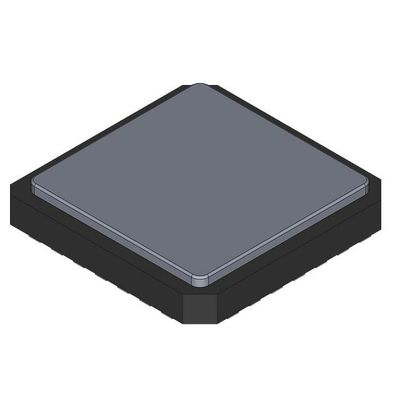

ATMEGA48P-20MMU IC MCU 8BIT 4KB FLASH 28VQFN Atmel

Tổng quan

ATmega48P / 88P / 168P / 328P là một bộ điều khiển nhỏ 8-bit CMOS năng lượng thấp dựa trên kiến trúc RISC nâng cao AVR. Bằng cách thực hiện các lệnh mạnh mẽ trong một chu kỳ đồng hồ duy nhất,ATmega48P/88P/168P/328P đạt được thông lượng gần 1 MIPS mỗi MHz cho phép nhà thiết kế hệ thống tối ưu hóa mức tiêu thụ năng lượng so với tốc độ xử lý.

Đặc điểm

• Máy vi điều khiển 8-bit AVR® hiệu suất cao, năng lượng thấp
• Kiến trúc RISC tiên tiến
131 Chỉ thị mạnh mẽ Hầu hết các chu kỳ đồng hồ đơn thực thi
32 x 8 sổ đăng ký làm việc chung
Khả năng hoạt động hoàn toàn tĩnh
️ Tối đa 20 MIPS thông lượng ở 20 MHz
️ On-chip 2 chu kỳ Multiplier
• Các phân đoạn bộ nhớ không dễ bay hơi bền cao
4/8/16/32K byte bộ nhớ flash tự lập trình trong hệ thống (ATmega48P/88P/168P/328P)
- 256/512/512/1K Bytes EEPROM (ATmega48P/88P/168P/328P)
- 512/1K/1K/2K Bytes SRAM nội bộ (ATmega48P/88P/168P/328P)
️ Chu kỳ ghi / xóa: 10.000 Flash/100.000 EEPROM
- Lưu trữ dữ liệu: 20 năm ở 85°C/100 năm ở 25°C
Phần mã khởi động tùy chọn với các bit khóa độc lập
Lập trình trong hệ thống bằng chương trình khởi động trên chip
Hoạt động đọc trong khi viết thật sự
️ Khóa lập trình cho bảo mật phần mềm
• Các đặc điểm ngoại vi
2 bộ đếm thời gian 8 bit với chế độ Prescaler và So sánh riêng biệt
Một bộ đếm thời gian 16 bit với Prescaler riêng biệt, Chế độ so sánh và Chế độ chụp
️ Trình đếm thời gian thực với dao động riêng biệt
6 kênh PWM
️ 8 kênh 10 bit ADC trong gói TQFP và QFN/MLF đo nhiệt độ
️ ADC 6 kênh 10 bit trong gói PDIP
Đo nhiệt độ
¢ USART Serial có thể lập trình
️ Master/Slave SPI Serial Interface
️ Biểu diện chuỗi 2 dây định hướng byte (Philips I2C tương thích)
¢ Bộ đếm thời gian có thể lập trình với bộ dao động trên chip riêng biệt
️ So sánh tương tự trên chip
¢ Ngắt và đánh thức khi thay pin
• Tính năng đặc biệt của bộ điều khiển vi mô
️ Khởi động lại nguồn và phát hiện Brown-out có thể lập trình
️ Máy dao động hiệu chuẩn nội bộ
Các nguồn gián đoạn bên ngoài và bên trong
6 chế độ ngủ: không hoạt động, giảm tiếng ồn ADC, tiết kiệm điện, tắt điện, chờ và chờ kéo dài
• I/O và gói
23 Dòng I/O có thể lập trình
️ PDIP 28 chân, TQFP 32 đầu, QFN / MLF 28 chân và QFN / MLF 32 chân
• Điện áp hoạt động:
- 1,8 - 5,5V cho ATmega48P/88P/168PV
- 2,7 - 5,5V cho ATmega48P/88P/168P
- 1,8 - 5,5V cho ATmega328P
• Phạm vi nhiệt độ:
-40°C đến 85°C
• Tốc độ:
ATmega48P/88P/168PV: 0 - 4 MHz @ 1.8 - 5.5V, 0 - 10 MHz @ 2.7 - 5.5V
ATmega48P/88P/168P: 0 - 10 MHz @ 2.7 - 5.5V, 0 - 20 MHz @ 4.5 - 5.5V
ATmega328P: 0 - 4 MHz @ 1.8 - 5.5V, 0 - 10 MHz @ 2.7 - 5.5V, 0 - 20 MHz @ 4.5 - 5.5V
• Tiêu thụ năng lượng thấp ở 1 MHz, 1.8V, 25°C cho ATmega48P/88P/168P:
Chế độ hoạt động: 0.3 mA
Chế độ tắt điện: 0,1 μA
Chế độ tiết kiệm năng lượng: 0,8 μA (bao gồm 32 kHz RTC)
