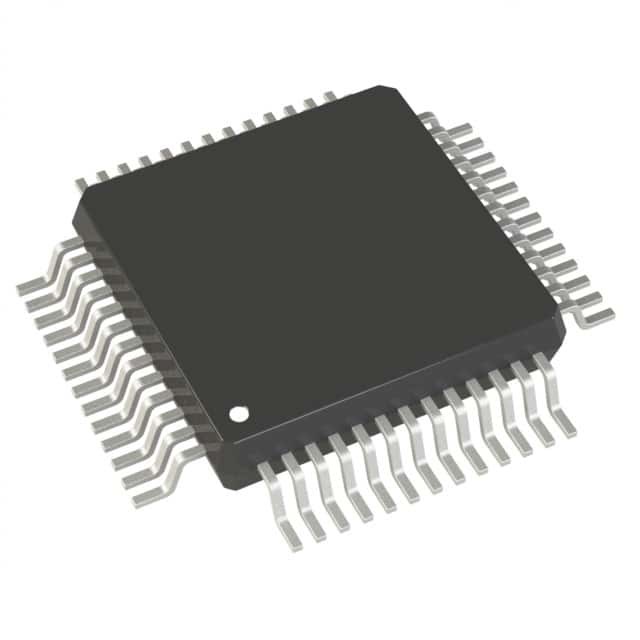

ADUC834BSZ IC MCU 8BIT 62KB FLASH 52MQFP Analog Devices Inc.

Mô tả

ADuC834 là một đầu tiên hoàn chỉnh của bộ chuyển đổi thông minh, tích hợp hai ADC có độ phân giải cao, một MCU 8-bit và bộ nhớ Flash / EE chương trình / dữ liệu trên một con chip duy nhất.Hai ADC độc lập (đặc biệt và phụ trợ) bao gồm cảm biến nhiệt độ và PGA (cho phép đo trực tiếp các tín hiệu mức thấp).

Đặc điểm

Độ phân giải cao - ADC
2 ADC độc lập (16-Bit và 24-Bit độ phân giải)
24-bit Không có mã bị mất, ADC chính
21-Bit rms (18.5-Bit p-p) Độ phân giải hiệu quả @ 20 Hz
Offset Drift 10 nV/C, Gain Drift 0,5 ppm/C
Bộ nhớ
62 Kbytes On-Chip Flash/EE Program Memory
4 Kbyte bộ nhớ dữ liệu flash / EE trên chip
Flash/EE, 100 năm giữ lại, 100 Kcycle bền
3 Mức độ bảo mật bộ nhớ chương trình Flash / EE
Tải xuống hàng loạt trong mạch (Không có phần cứng bên ngoài)
Tải xuống người dùng tốc độ cao (5 giây)
2304 Bytes RAM dữ liệu trên chip
8051-Based Core
8051 Bộ hướng dẫn tương thích
32 kHz Crystal bên ngoài
PLL có thể lập trình trên chip (tối đa 12,58 MHz)
3 x 16 bit Timer/Count
26 Đường I/O có thể lập trình
11 Nguồn gián đoạn, hai cấp độ ưu tiên
Chỉ dẫn dữ liệu kép, chỉ dẫn ngăn xếp 11 bit mở rộng
Các thiết bị ngoại vi trên chip
Năng lượng bên trong khi thiết lập lại mạch
DAC đầu ra điện áp 12 bit
DAC/PWM 16 bit kép
Cảm biến nhiệt độ trên chip
Nguồn hiện tại kích thích kép
Đồng hồ đếm khoảng thời gian (Wake-Up/RTC Timer)
UART, SPI®, và I2C® Serial I/O
Máy phát điện tốc độ cao (bao gồm 115,200) đồng hồ đồng hồ (WDT)
Máy theo dõi nguồn điện (PSM)
Sức mạnh
Thông thường: 2.3 mA Max @ 3.6 V (Core CLK = 1.57 MHz)
Điện tắt: 20 A Max với đồng hồ đánh thức chạy
Được chỉ định cho hoạt động 3V và 5V
Bao bì và phạm vi nhiệt
52-Chất chì MQFP (14 mm 14 mm), 40C đến +125C
56-Chất chì LFCSP (8 mm 8 mm), 40C đến +85C

Ứng dụng

Cảm biến thông minh
Đánh cân
Thiết bị cầm tay, hệ thống pin
Máy phát 4 ̊20 mA
Ghi dữ liệu
Giám sát hệ thống chính xác
