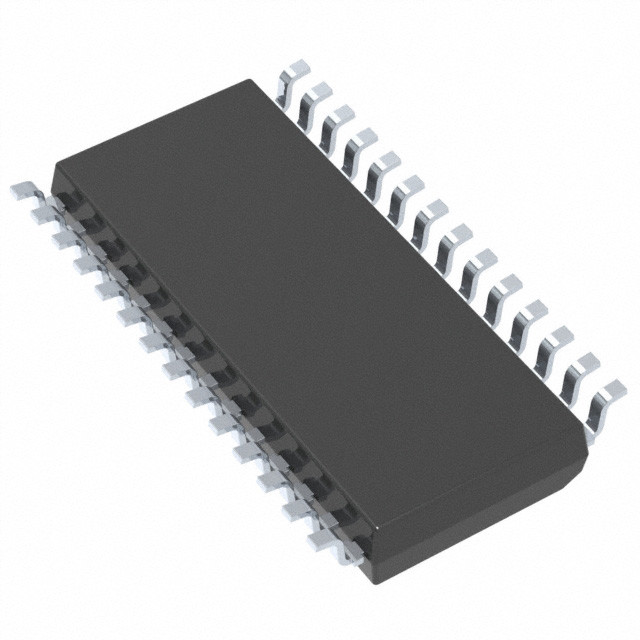

ST72F262G1M6TR IC MCU 8BIT 4KB FLASH 28SOIC STMicroelectronics
| Hàng hiệu | STMicroelectronics |
|---|---|
| Số mô hình | Địa chỉ: |
| Số lượng đặt hàng tối thiểu | 1 |
| Giá bán | Based on current price |
| chi tiết đóng gói | túi chống tĩnh điện & hộp các tông |
| Thời gian giao hàng | 3-5 ngày làm việc |
| Điều khoản thanh toán | T/T |
| Khả năng cung cấp | Trong kho |
Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Bộ xử lý lõi | ST7 | Kích thước lõi | 8 bit |
|---|---|---|---|
| Tốc độ | 16 MHz | kết nối | SPI |
| thiết bị ngoại vi | LVD, POR, PWM, WDT | Số lượng I/O | 22 |
| Kích thước bộ nhớ chương trình | 4KB (4K x 8) | Loại bộ nhớ chương trình | TỐC BIẾN |
| Kích thước EEPROM | - | Kích thước RAM | 256 x 8 |
| Điện áp - Cung cấp (Vcc/Vdd) | 2.7V ~ 5.5V | Bộ chuyển đổi dữ liệu | A/D 6x10b |
| Loại dao động | Nội bộ | Nhiệt độ hoạt động | -40 °C ~ 85 °C (TA) |
| Loại lắp đặt | Mặt đất | Bao bì / Vỏ | 28-SOIC (0,295", 7,50mm chiều rộng) |
| Bao gồm thiết bị của nhà cung cấp | 28-SO | ||
| Làm nổi bật | Đơn vị điều khiển bộ nhớ MCU,MCU Micro Control Unit,Vòng tròn tích hợp vi điều khiển |
||
Bạn có thể đánh dấu vào các sản phẩm bạn cần và liên lạc với chúng tôi trong bảng tin.
| Part Number | Description | |
|---|---|---|
| ST72F262G1M6TR | IC MCU 8BIT 4KB FLASH 28SOIC | |
| ST72F262G1M6 | IC MCU 8BIT 4KB FLASH 28SOIC | |
| ST72C254G2M3 | IC MCU 8BIT 8KB FLASH 28SOIC | |
| ST72C254G2M3/TR | IC MCU 8BIT 8KB FLASH 28SOIC | |
| ST72C215G2M6 | IC MCU 8BIT 8KB FLASH 28SOIC | |
| ST62T25CM6 | IC MCU 8BIT 4KB OTP 28SOIC | |
| ST62T65CM6 | IC MCU 8BIT 3.8KB OTP 28SOIC | |
| ST72F264G1M6 | IC MCU 8BIT 4KB FLASH 28SOIC | |
| ST72F264G2M6 | IC MCU 8BIT 8KB FLASH 28SOIC | |
| ST72F260G1M6 | IC MCU 8BIT 4KB FLASH 28SOIC | |
| ST72F262G2M6 | IC MCU 8BIT 8KB FLASH 28SOIC | |
| ST62T25CM3 | IC MCU 8BIT 4KB OTP 28SOIC | |
| ST62T25CM6/TR | IC MCU 8BIT 4KB OTP 28SOIC | |
| ST72C104G1M6 | IC MCU 8BIT 4KB FLASH 28SOIC | |
| ST72C104G1M6/TR | IC MCU 8BIT 4KB FLASH 28SOIC | |
| ST72C104G2M6 | IC MCU 8BIT 8KB FLASH 28SOIC | |
| ST72C254G1M6 | IC MCU 8BIT 4KB FLASH 28SOIC | |
| ST72C254G2M6 | IC MCU 8BIT 8KB FLASH 28SOIC | |
| ST72F260G1M6/TR | IC MCU 8BIT 4KB FLASH 28SOIC | |
| ST72F262G2M6TR | IC MCU 8BIT 8KB FLASH 28SOIC | |
| ST72F264G2M6/TR | IC MCU 8BIT 8KB FLASH 28SOIC | |
| ST72C215G2M3 | IC MCU 8BIT 8KB FLASH 28SOIC |
Mô tả sản phẩm
Chi tiết sản phẩm
BÁO GIÁO
Các thiết bị ST72260Gx, ST72262Gx và ST72264Gx là thành viên của gia đình vi điều khiển ST7. Chúng có thể được nhóm như sau:Các thiết bị ST72264Gx được thiết kế cho các ứng dụng tầm trung với khả năng giao diện ADC, I2C và SCI.
Các thiết bị ST72262Gx nhắm vào cùng một phạm vi ứng dụng nhưng không có giao diện I2C hoặc SCI.
Các thiết bị ST72260Gx dành cho các ứng dụng không cần thiết bị ngoại vi ADC, I2C hoặc SCI.
Tất cả các thiết bị đều dựa trên một lõi 8-bit tiêu chuẩn công nghiệp chung, có bộ hướng dẫn nâng cao.
■ Những ký ức
4 K hoặc 8 Kbyte Bộ nhớ chương trình: ROM hoặc Flash mở rộng điện áp đơn (XFlash) với bảo vệ đọc ra bảo vệ ghi và In Circuit Programming và In-Application Programming (ICP và IAP).Đảm bảo 10K chu kỳ ghi / xóa, lưu trữ dữ liệu: 20 năm ở 55°C.256 byte RAM
■ Đồng hồ, thiết lập lại và quản lý nguồn cung
Hệ thống khôi phục được cải tiến
¢ Người giám sát cấp điện áp thấp nâng cao (LVD) với 3 cấp độ có thể lập trình và máy dò điện áp phụ trợ (AVD) với khả năng ngắt để thực hiện các quy trình tắt điện an toàn
Nguồn đồng hồ: dao động cộng hưởng tinh thể / gốm, dao động RC nội bộ và bỏ qua đồng hồ bên ngoài
PLL cho phép nhân tần số 2x
Khả năng ngừng hoạt động
4 chế độ tiết kiệm năng lượng: dừng, dừng hoạt động, chờ và chậm
■ Quản lý gián đoạn
10 vector gián đoạn cộng với TRAP và RESET
22 đường ngắt bên ngoài (trên 2 vector)
■ 22 cổng I/O
22 đường I/O hai chiều đa chức năng
20 dòng chức năng
8 đầu ra bồn rửa cao
■ 4 bộ đếm giờ
️ Bộ điều khiển đồng hồ chính với cơ sở thời gian thực và khả năng Clock-out
️ Đặt đồng hồ đồng hồ theo định dạng
2 bộ đếm thời gian 16 bit với: 2 input capture, 2 out put compares, input clock bên ngoài trên một bộ đếm thời gian, PWM và Pulse generator modes
■ 3 Giao diện truyền thông
¢ Giao diện chuỗi đồng bộ SPI
Giao diện đa chủ I2C (SMBus V1.1 phù hợp)
¢ Giao diện hàng loạt không đồng bộ SCI
■ 1 Thiết bị ngoại vi tương tự
- ADC 10 bit với 6 kênh đầu vào
■ Bộ hướng dẫn
️ Xử lý dữ liệu 8 bit
- 63 hướng dẫn cơ bản với phát hiện mã hoạt động bất hợp pháp
17 chế độ địa chỉ chính
8 x 8 lệnh nhân không ký hiệu
■ Công cụ phát triển
¢ Bộ phần cứng / phần mềm phát triển đầy đủ
Thông số kỹ thuật
| Thuộc tính | Giá trị thuộc tính |
|---|---|
| Nhà sản xuất | STMicroelectronics |
| Nhóm sản phẩm | Máy vi điều khiển |
| Dòng | ST7 |
| Bao bì | Bao bì thay thế băng và cuộn (TR) |
| Phong cách lắp đặt | SMD/SMT |
| Hộp gói | 28-SOIC (0,295", 7,50mm chiều rộng) |
| Nhiệt độ hoạt động | -40 °C ~ 85 °C (TA) |
| Bao bì thiết bị của nhà cung cấp | * |
| Số I-O | 22 I/O |
| Tốc độ | 16MHz |
| EEPROM-Size | - |
| Bộ xử lý lõi | ST7 |
| RAM-Size | 256 x 8 |
| Bộ nhớ chương trình | Flash |
| Các thiết bị ngoại vi | LVD, POR, PWM, WDT |
| Kết nối | SPI |
| Điện áp-đồ cung cấp-Vcc-Vdd | 2.7V ~ 5.5V |
| Kích thước lõi | 8-bit |
| Kích thước bộ nhớ chương trình | 4KB (4K x 8) |
| Máy chuyển đổi dữ liệu | A/D 6x10b |
| Loại dao động | Nội bộ |
| Nhiệt độ hoạt động tối đa | + 85 C |
| Phạm vi nhiệt độ hoạt động | - 40 C. |
| Loại giao diện | I2C SCI SPI |
| Trọng tâm | ST7 |
| Dòng bộ xử lý | ST72F2x |
| Data-Bus-Width | 8 bit |
| Điện áp cung cấp tối đa | 5.5 V |
| Điện áp cung cấp-min | 2.7 V |
| Hộp gói | SO-28 |
| Tần số đồng hồ tối đa | 8 MHz |
| Số kênh ADC | 6 kênh ADC |
| Input/output | 22 I/O |
| Data-RAM-Size | 256 B |
| Số lượng bộ đếm thời gian | 3 Chiếc đồng hồ |
| ADC-Resolution | 10 bit |
Mô tả
ST7 ST7 Microcontroller IC 8-Bit 16MHz 4KB (4K x 8) FLASH
Máy vi điều khiển 8-bit - MCU 8B MCU FLASH OR ROM MEMORY
