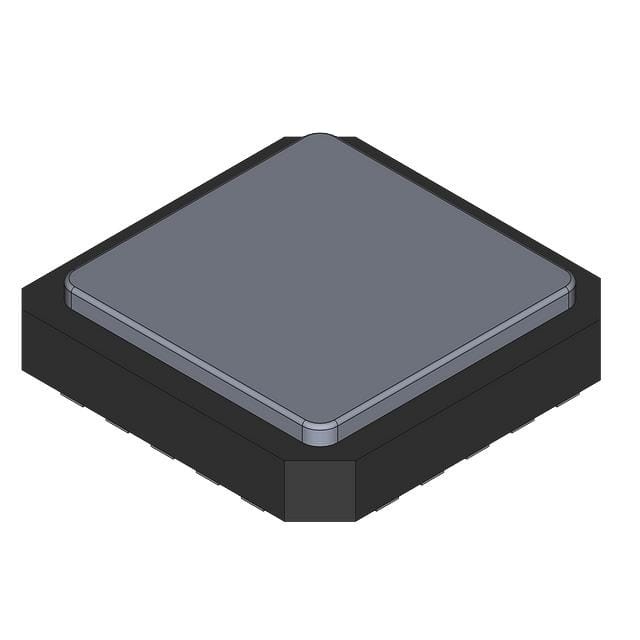

ATTINY44V-10MU IC MCU 8BIT 4KB FLASH 20QFN Atmel

Tổng quan

ATtiny24/44/84 là một bộ vi điều khiển CMOS 8-bit năng lượng thấp dựa trên kiến trúc RISC nâng cao AVR. Bằng cách thực hiện các lệnh mạnh mẽ trong một chu kỳ đồng hồ duy nhất,ATtiny24/44/84 đạt được thông lượng gần 1 MIPS mỗi MHz cho phép nhà thiết kế hệ thống tối ưu hóa mức tiêu thụ năng lượng so với tốc độ xử lý.

Đặc điểm

• Máy vi điều khiển 8-bit AVR® hiệu suất cao, năng lượng thấp
• Kiến trúc RISC tiên tiến
120 chỉ thị mạnh mẽ hầu hết các chu kỳ đồng hồ duy nhất
32 x 8 sổ đăng ký làm việc chung
Khả năng hoạt động hoàn toàn tĩnh
• Bộ nhớ chương trình và dữ liệu không dễ bay hơi
2/4/8K Byte của bộ nhớ Flash chương trình lập trình trong hệ thống (ATtiny24/44/84)
Độ bền: 10.000 chu kỳ ghi / xóa
- 128/256/512 Bytes EEPROM có thể lập trình trong hệ thống (ATtiny24/44/84)
Độ bền: 100.000 chu kỳ ghi / xóa
¢ 128/256/512 Bytes SRAM nội bộ (ATtiny24/44/84)
️ Khóa lập trình cho tự lập trình Flash và dữ liệu EEPROM
An ninh
• Các đặc điểm ngoại vi
2 bộ đếm thời gian, 8 và 16 bit với hai kênh PWM trên cả hai
️ 10 bit ADC
8 kênh một đầu
12 cặp kênh ADC khác biệt với tăng độ lập trình được (1x, 20x)
Đo nhiệt độ
¢ Bộ đếm thời gian có thể lập trình với bộ dao động trên chip riêng biệt
️ So sánh tương tự trên chip
️ Universal Serial Interface (tạm dịch: Giao diện hàng loạt toàn cầu)
• Tính năng đặc biệt của bộ điều khiển vi mô

¢ Có thể lập trình trong hệ thống thông qua cổng SPI
Các nguồn gián đoạn bên ngoài và bên trong
️ Pin thay đổi Ngắt trên 12 chân
️ Chế độ hoạt động không sử dụng điện năng thấp, giảm tiếng ồn ADC, chế độ chờ và chế độ tắt điện

¢ Vòng mạch phát hiện màu nâu có thể lập trình
️ Máy dao động hiệu chuẩn nội bộ
️ Cảm biến nhiệt độ trên chip
• I/O và gói
¢ 14 pin SOIC, PDIP và 20 pin QFN/MLF: 12 đường I/O có thể lập trình
• Điện áp hoạt động:
- 1,8 - 5,5V cho ATtiny24V/44V/84V
- 2,7 - 5,5V cho ATtiny24/44/84
• Tỷ lệ tốc độ
ATtiny24V/44V/84V: 0 - 4 MHz @ 1.8 - 5.5V, 0 - 10 MHz @ 2.7 - 5.5V
ATtiny24/44/84: 0 - 10 MHz @ 2.7 - 5.5V, 0 - 20 MHz @ 4.5 - 5.5V
• Phạm vi nhiệt độ công nghiệp
• Tiêu thụ năng lượng thấp
Chế độ hoạt động:
1 MHz, 1,8V: 380 μA
Chế độ tắt điện:
1.8V: 100 nA
