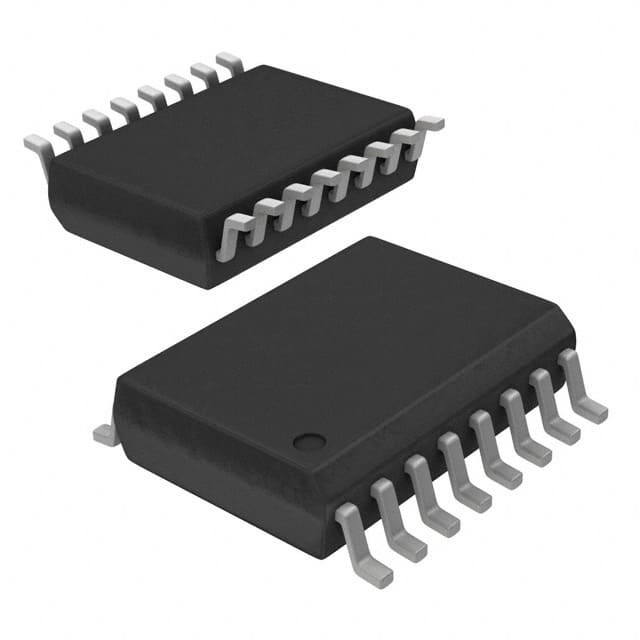

ST7FLIT15BY1M6 IC MCU 8BIT 4KB FLASH 16SOIC STMicroelectronics

BÁO GIÁO

ST7LITE1xB là một thành viên của gia đình vi điều khiển ST7.
ST7LITE1xB có bộ nhớ FLASH với khả năng lập trình In-Circuit (ICP) và In-Application Programming (IAP).
Dưới điều khiển phần mềm, thiết bị ST7LITE1xB có thể được đặt trong chế độ WAIT, SLOW hoặc HALT, giảm tiêu thụ điện khi ứng dụng ở trạng thái không hoạt động hoặc chờ.
Bộ lệnh nâng cao và chế độ giải quyết của ST7 cung cấp cả sức mạnh và tính linh hoạt cho các nhà phát triển phần mềm, cho phép thiết kế mã ứng dụng hiệu quả cao và nhỏ gọn.Ngoài việc quản lý dữ liệu 8-bit tiêu chuẩn, tất cả các bộ vi điều khiển ST7 đều có chế độ thao tác bit thực, phép nhân không ký hiệu 8x8 và chế độ địa chỉ gián tiếp.

■ Những ký ức

✓ Flash mở rộng điện áp đơn lên đến 4 Kbytes
(XFlash) Bộ nhớ chương trình với bảo vệ đọc ra,
Chương trình trong mạch và ứng dụng trong mạch
Chương trình hóa học (ICP và IAP).
bảo đảm chu kỳ xóa, lưu trữ dữ liệu: 20 năm ở 55 °C.
256 byte RAM
- 128 byte dữ liệu EEPROM với bảo vệ đọc ra.
300K chu kỳ ghi/xóa được đảm bảo,
lưu trữ dữ liệu: 20 năm ở 55°C.
■ Đồng hồ, thiết lập lại và quản lý nguồn cung
Hệ thống khôi phục được cải tiến
¢ Cải thiện giám sát điện áp thấp (LVD) cho
nguồn cung cấp chính và một máy dò điện áp phụ trợ
(AVD) với khả năng ngắt để thực hiện
Các quy trình tắt điện an toàn
Nguồn đồng hồ: Trình dao động RC 1% bên trong
(trên ST7FLITE15B và ST7FLITE19B), cộng hưởng tinh thể / gốm hoặc đồng hồ bên ngoài
¢ Đồng hồ đầu vào 32MHz nội bộ cho bộ đếm thời gian tự động
️ Tùy chọn x4 hoặc x8 PLL cho đồng hồ nội bộ 4 hoặc 8 MHz
5 chế độ tiết kiệm năng lượng: dừng, dừng hoạt động, thức dậy tự động từ dừng, chờ và chậm
■ Cổng I/O
️ Tối đa 17 đường I/O hai chiều đa chức năng
7 đầu ra bồn rửa cao
■ 5 bộ đếm thời gian
️ Đặt đồng hồ đồng hồ theo định dạng
2 bộ đếm thời gian Lite 8-bit với prescaler, 1 cơ sở thời gian thực và 1 đầu vào
2 bộ đếm thời gian tự động 12 bit với 4 PWM
đầu ra, 1 đầu vào thu thập, 4 đầu ra so sánh
và một chức năng xung
■ Giao diện truyền thông
¢ Giao diện chuỗi đồng bộ SPI
■ Quản lý gián đoạn
12 vector gián đoạn cộng với TRAP và RESET
15 đường ngắt bên ngoài (trên 4 vector)
■ Máy so sánh analog
■ Chuyển đổi A/D
7 kênh đầu vào
️ Lượng tăng cố định Op-amp
Định độ 13 bit cho 0 đến 430 mV (@ 5V VDD)
️ Độ chính xác 10 bit cho 430 mV đến 5V (@ 5V VDD)
■ Bộ hướng dẫn
️ Xử lý dữ liệu 8 bit
- 63 hướng dẫn cơ bản với phát hiện mã hoạt động bất hợp pháp
17 chế độ địa chỉ chính
8 x 8 chỉ dẫn nhân không ký hiệu
■ Công cụ phát triển
¢ Bộ phần cứng / phần mềm phát triển đầy đủ
DM (Debug Module)
