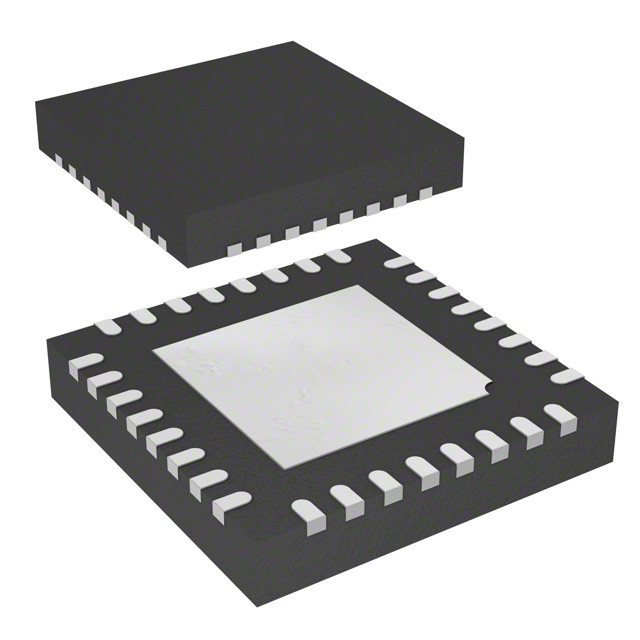

AT89C5130A-PUTUM IC MCU 8BIT 16KB FLASH 32QFN Công nghệ vi mạch

Mô tả

AT89C5130A/31A-M là phiên bản Flash hiệu suất cao của bộ vi điều khiển 8 bit 80C51 chip đơn với chức năng USB tốc độ đầy đủ.

Đặc điểm

• 80C52X2 lõi (6 đồng hồ mỗi hướng dẫn)
Tần số lõi tối đa 48 MHz trong chế độ X1, 24 MHz trong chế độ X2
️ Chỉ dẫn dữ liệu kép
¢ UART tăng cường đầy đủ (EUART)
3 bộ đếm thời gian 16 bit: T0, T1 và T2
256 Bytes RAM của Scratchpad
• 16/32-Kbyte On-chip Flash EEPROM In-System Programming thông qua USB
Bytes và trang (128 byte) Xóa và ghi
100k viết chu kỳ
• EEPROM 3KbyteFlash cho Bootloader
Bytes và trang (128 byte) Xóa và ghi
100k viết chu kỳ
• Dữ liệu EEPROM 1-Kbyte (
Bytes và trang (128 byte) Xóa và ghi
100k viết chu kỳ
• RAM mở rộng trên chip (ERAM): 1024 byte
• Kiểm tra điện tích hợp (POR / PFD) để giám sát nguồn cung cấp điện nội bộ
• USB 1.1 và 2.0 Full Speed Compatible Module với Interrupt khi hoàn thành chuyển giao
Điểm cuối 0 cho chuyển giao kiểm soát: 32 byte FIFO
6 Điểm cuối có thể lập trình với hướng vào hoặc ra và với chuyển giao hàng loạt, gián đoạn hoặc đồng bộ
• Điểm cuối 1, 2, 3: FIFO 32-byte
• Điểm cuối 4, 5: 2 x 64 byte FIFO với Double Buffer (Ping-pong Mode)
• Điểm cuối 6: FIFO 2 x 512 byte với Double Buffer (Ping-pong Mode)
️ Ngăn chặn/tiếp tục ngắt
48 MHz PLL cho hoạt động xe buýt tốc độ đầy đủ
️ Bắt kết nối bus theo yêu cầu của bộ điều khiển vi mô
• 5 kênh có thể lập trình bộ đếm (PCA) với bộ đếm 16 bit, đầu ra tốc độ cao, so sánh / ghi lại, PWM và khả năng đồng hồ đồng hồ
• Bộ đếm thời gian bảo vệ phần cứng có thể lập trình (được kích hoạt một lần với thiết lập lại): 100 ms đến 3s ở 8 MHz
• Giao diện ngắt bàn phím trên cổng P1 (8 bit)
• TWI (Two Wire Interface) 400Kbit/s
• Giao diện SPI (Chế độ Master / Slave)
• 34 chân I/O
• 4 đầu ra LED trực tiếp với các nguồn điện có thể lập trình: 2-6-10 mA điển hình
• Hệ thống ngắt quãng ưu tiên 4 cấp (11 nguồn)
• Chế độ không hoạt động và tắt điện
• Máy dao động trên chip từ 0 đến 24 MHz với PLL tương tự cho tổng hợp 48 MHz
• Phạm vi nhiệt độ công nghiệp
• Cung cấp điện tầm xa: 2.7V đến 5.5V (3.3V đến 5.5V cần thiết cho USB)
• Các gói: PLCC52, VQFP64, QFN32
