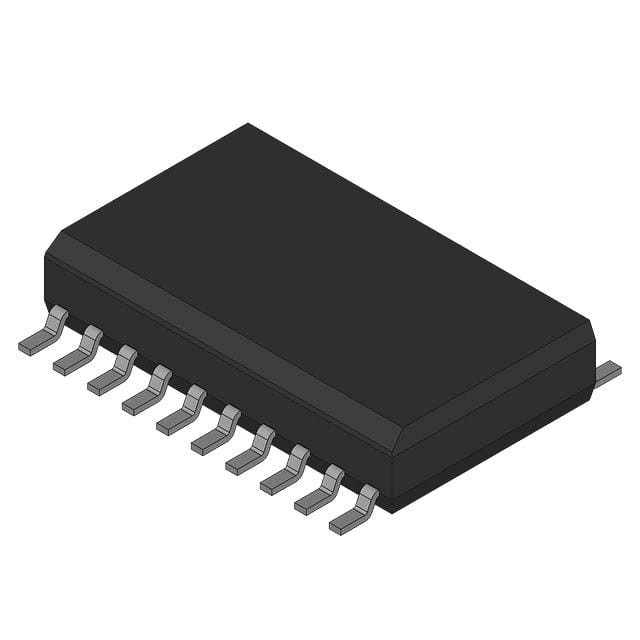

ATTINY40-SU IC MCU 8BIT 4KB FLASH 20SOIC Atmel

Tổng quan

ATtiny40 là một bộ vi điều khiển CMOS 8-bit năng lượng thấp dựa trên kiến trúc RISC nâng cao AVR nhỏ gọn.ATtiny40 đạt được thông lượng gần 1 MIPS mỗi MHz cho phép nhà thiết kế hệ thống tối ưu hóa mức tiêu thụ năng lượng so với tốc độ xử lý.

Đặc điểm

• Máy vi điều khiển 8-bit AVR® hiệu suất cao, năng lượng thấp
• Kiến trúc RISC tiên tiến
54 Chỉ thị mạnh mẽ ️ Hầu hết các chu kỳ đồng hồ đơn
16 x 8 sổ đăng ký làm việc mục đích chung
Khả năng hoạt động hoàn toàn tĩnh
️ Tối đa 12 MIPS thông lượng ở 12 MHz
• Bộ nhớ chương trình và dữ liệu không dễ bay hơi
4K byte bộ nhớ chương trình flash có thể lập trình trong hệ thống
256 Bytes SRAM nội bộ
️ Flash ghi / xóa chu kỳ: 10,000
- Lưu trữ dữ liệu: 20 năm ở 85oC / 100 năm ở 25oC
• Các đặc điểm ngoại vi
Một bộ đếm thời gian 8 bit với hai kênh PWM
Một bộ đếm thời gian 8/16 bit
️ 10 bit chuyển đổi từ analog sang số
• 12 kênh chỉ có một kết thúc
¢ Bộ đếm thời gian có thể lập trình với bộ dao động trên chip riêng biệt
️ So sánh tương tự trên chip
️ Master/Slave SPI Serial Interface
️ Slave TWI Serial Interface
• Tính năng đặc biệt của bộ điều khiển vi mô
️ Có thể lập trình trong hệ thống
Các nguồn gián đoạn bên ngoài và bên trong
️ Chế độ hoạt động không sử dụng điện năng thấp, giảm tiếng ồn ADC, chế độ chờ và chế độ tắt điện
– Enhanced Power-on Reset Circuit
️ Máy dao động hiệu chuẩn nội bộ
• I/O và gói
- 20 pin SOIC/TSSOP: 18 đường I/O có thể lập trình
- 20 VQFN/MLF: 18 đường I/O có thể lập trình
• Điện áp hoạt động:
¥ 1.8 ¥ 5.5V
• Điện áp lập trình:
5V
• Tỷ lệ tốc độ
️ 0 ️ 4 MHz @ 1.8 ️ 5.5V
️ 0 ️ 8 MHz @ 2.7 ️ 5.5V
️ 0 ️ 12 MHz @ 4.5 ️ 5.5V
• Phạm vi nhiệt độ công nghiệp
• Tiêu thụ năng lượng thấp
Chế độ hoạt động:
• 200 μA ở 1 MHz và 1.8V
Chế độ không hoạt động:
• 25 μA ở 1 MHz và 1,8V
Chế độ tắt điện:
• < 0,1 μA ở 1.8V
