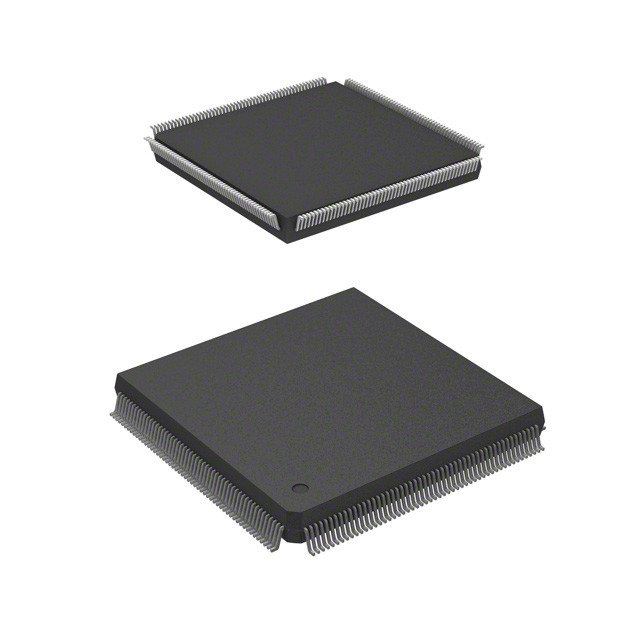

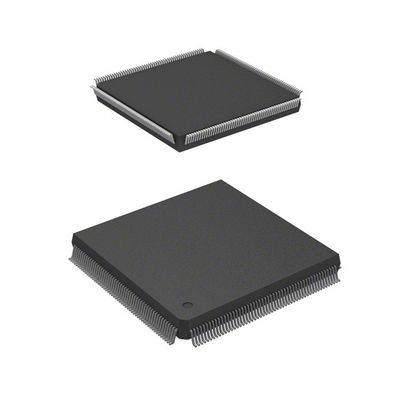

MB91F362APFVS-G IC MCU 32BIT 512KB FLASH 208QFP Công nghệ Infineon

■ Mô tả

Dòng Fujitsu MB91360G là một bộ vi điều khiển tiêu chuẩn chứa một loạt các thiết bị ngoại vi I / O và chức năng điều khiển bus.Dòng MB91360G có lõi CPU RISC 32 bit (dòng FR50) và phù hợp với các ứng dụng điều khiển nhúng đòi hỏi xử lý CPU hiệu suất cao và tốc độ cao. Dòng MB91360G cũng chứa bộ nhớ cache hướng dẫn lên đến 4 Kbyte và các bộ nhớ nội bộ khác để cải thiện tốc độ thực hiện của CPU.

■ Các đặc điểm

• Thời gian thực hiện: xuống còn 15,6 ns (64 MHz)
• CPU dòng FR50: kiến trúc RISC
CPU có một kiến trúc đăng ký mục đích chung với việc thực hiện số được cải thiện, do đó một
phạm vi các hướng dẫn chi nhánh bị trì hoãn làm giảm mất mát thời gian thực hiện do gián đoạn đường ống.
Các hướng dẫn thao tác bit và hướng dẫn truy cập bộ nhớ đã được nâng cao dẫn đến mã cải tiến
hiệu quả và tốc độ thực hiện để thực hiện kiểm soát.
• Một cấu trúc đường ống dẫn năm giai đoạn cung cấp xử lý tốc độ cao (một hướng dẫn mỗi chu kỳ)
• Không gian địa chỉ tuyến tính 32 bit: 4 Gbytes
• Kích thước chỉ dẫn cố định 16 bit (hướng dẫn cơ bản)
• Xếp gấp/phân chia bước cao
• Xử lý ngắt tốc độ cao (6 chu kỳ)
• Các ký hiệu chung: 16 × 32 bit
• Đơn vị giao diện bus bên ngoài với nhiều chức năng
Chia không gian bộ nhớ bên ngoài thành tối đa tám khu vực.
lựa chọn (8, 16, 32-bit), và kích thước khu vực có thể được chỉ định cho mỗi khu vực.
• Xe bus địa chỉ có chiều rộng lên đến 32 bit
• Chức năng chờ tự động có thể lập trình
• Bộ nhớ cache lệnh nội bộ
Dòng MB91360G chứa bộ nhớ cache chỉ dẫn lên đến 4 Kbyte để cải thiện tốc độ thực hiện các chương trình bên ngoài.
• Lưu trữ bộ nhớ đệm liên kết hai chiều
• DMAC
Truy cập bộ nhớ trực tiếp (DMA) có thể được sử dụng để thực hiện các loại chuyển dữ liệu khác nhau mà không cần đi qua CPU. Điều này cải thiện hiệu suất hệ thống.
• Tám kênh (bao gồm tối đa 3 kênh bên ngoài)
• Ba chế độ truyền hỗ trợ: đơn / khối, bùng nổ, chuyển tiếp liên tục
• Cơ chế kiểm soát tiêu thụ năng lượng
Dòng MB91360G chứa một số chức năng để điều khiển đồng hồ hoạt động để giảm tiêu thụ điện.
• Điều khiển phần mềm: Chức năng ngủ và dừng / đồng hồ thời gian thực
• Điều khiển phần cứng: chức năng chờ phần cứng
• Chức năng Gear (divider): CPU và tần số đồng hồ ngoại vi có thể được thiết lập độc lập.
• Bao gồm một loạt các chức năng ngoại vi
• UART, U-timer
• Đồng hồ thời gian thực (với tùy chọn hoạt động subclock và mô-đun hiệu chuẩn subclock)
• Điều khiển động cơ bước
• Máy phát âm
• Serial IO (SIO), SIO-Prescaler
• Khởi động lại
• Máy so sánh báo động
• IO-Timer
• Giao diện I2C
• Bộ chuyển đổi D/A 10 bit
• CAN Interface
• Chuyển đổi A/D 10 bit
• Thời gian nạp lại 16 bit
• PWM timer 16 bit
• Đồng hồ đánh đồng hồ
• Mô-đun tìm kiếm bit
• Bộ điều khiển ngắt
• Nhập ngắt bên ngoài
• Chức năng cổng I/O
• Mức độ bị gián đoạn
16 mức ngắt có thể che đậy
• Các loại khác
• Điện áp nguồn điện
• Điện năng 5 V được sử dụng, bộ điều chỉnh nội bộ tạo ra nguồn cung cấp nội bộ 3,3 V
• Gói: MB91FV360GA sử dụng gói PGA401, MB91F362GA được cung cấp trong gói QFP208, và MB91F369GA trong gói QFP160.
