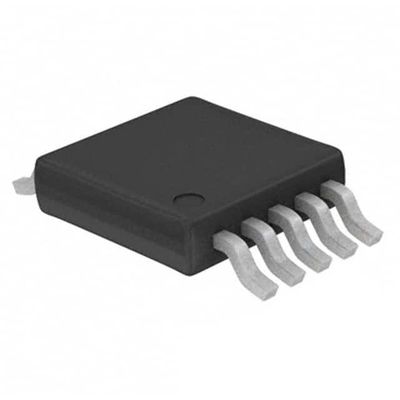

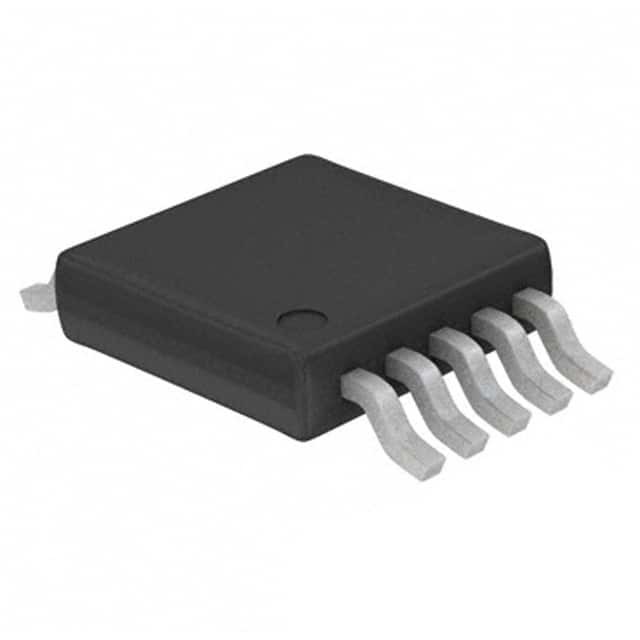

R5F10Y17ASP#50 IC MCU 16BIT 4KB FLASH 10LSSOP Renesas Electronics America Inc

Đặc điểm

Công nghệ năng lượng cực thấp
• 1,8 V đến 5,5 V hoạt động từ một nguồn cung cấp
• Dừng (RAM giữ lại): 0, 23 μA, (LVD bật): 0, 31 μ
• Ngủ: 0, 7 mA (UART), 1, 20 mA (ADC)
• Hoạt động: 63 μA /MHz

16-bit RL78 CPU Core

• Cung cấp 31 DMIPS ở tần số hoạt động tối đa là 24 MHz
• Thực thi lệnh: 86% lệnh có thể được thực thi trong 1 đến 2 chu kỳ đồng hồ
• CISC Architecture (Harvard) với đường ống dẫn 3 giai đoạn
• Nhiều chữ ký & Unsigned: 16 x 16 đến 32 bit kết quả trong 1 chu kỳ đồng hồ
• MAC: kết quả 16 x 16 đến 32 bit trong 2 chu kỳ đồng hồ
• 16 bit thùng thay đổi để chuyển & xoay trong 1 chu kỳ đồng hồ
• Chức năng gỡ lỗi 1 dây trên chip

Bộ nhớ flash chính

• mật độ: 2 KB đến 16 KB
• Kích thước khối: 1 KB
• Bộ nhớ flash điện áp đơn trên chip với bảo vệ chống xóa / ghi khối

Bộ nhớ flash dữ liệu

• Flash dữ liệu với hoạt động nền
• Kích thước flash dữ liệu: 2 KB tùy chọn kích thước
• Các chu kỳ xóa: 1 triệu (thường)
• Điện áp xóa / lập trình: 1,8 V đến 5,5 V RAM
• 256 B đến 1,5 KB tùy chọn kích thước
• Hỗ trợ các toán tử hoặc hướng dẫn
• Lưu trữ dự phòng trong tất cả các chế độ

Máy dao động tốc độ cao

• 24MHz với độ chính xác +/- 1% trên điện áp (1.8V đến 5.5V) và nhiệt độ (-20 °C đến 85 °C)
• Cài đặt sẵn: 24 MHz, 16 MHz, 12 MHz, 8 MHz, 6 MHz, 4 MHz, 3 MHz, 2 MHz và 1 MHz

Khởi động lại và quản lý nguồn cung

• Máy điều khiển/máy phát điện khởi động lại (POR)
• Khám phá điện áp thấp (LVD) với 12 tùy chọn cài đặt (Hoạt động ngắt và / hoặc thiết lập lại)
