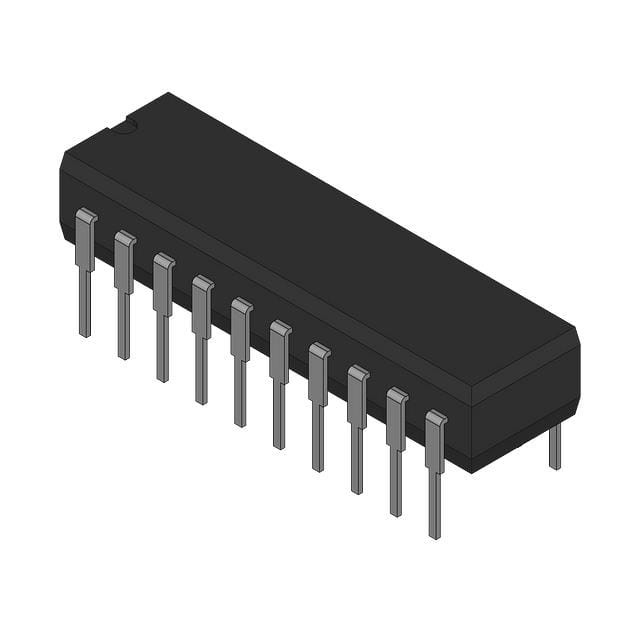

ATTINY26-16PC IC MCU 8BIT 2KB FLASH 20DIP Atmel

Tổng quan

ATtiny261/461/861 là một bộ vi điều khiển CMOS 8-bit năng lượng thấp dựa trên kiến trúc LButtonRISC nâng cao AVR. Bằng cách thực hiện các lệnh mạnh mẽ trong một chu kỳ đồng hồ duy nhất,ATtiny261/461/861 đạt được thông lượng gần 1 MIPS mỗi MHz cho phép nhà thiết kế hệ thống tối ưu hóa mức tiêu thụ năng lượng so với tốc độ xử lý.

Đặc điểm

• Máy vi điều khiển 8-bit AVR® hiệu suất cao, năng lượng thấp
• Kiến trúc RISC tiên tiến
123 Chỉ thị mạnh mẽ ️ Hầu hết các chu kỳ đồng hồ đơn
32 x 8 sổ đăng ký làm việc chung
Khả năng hoạt động hoàn toàn tĩnh
• Bộ nhớ chương trình và dữ liệu không dễ bay hơi
2/4/8K Byte của bộ nhớ chương trình có thể lập trình trong hệ thống Flash (ATtiny261/461/861) Độ bền: 10.000 chu kỳ ghi / xóa
128/256/512 Bytes EEPROM có thể lập trình trong hệ thống (ATtiny261/461/861) Độ bền: 100.000 chu kỳ ghi / xóa
¢ 128/256/512 Bytes SRAM nội bộ (ATtiny261/461/861)
️ Khóa lập trình cho tự lập trình Flash Program và EEPROM Data Security
• Các đặc điểm ngoại vi
8/16 bit Timer / Counter với Prescaler và hai kênh PWM
8/10 bit High Speed Timer / Counter với Prescaler riêng biệt
3 đầu ra PWM tần số cao với đầu ra riêng biệt So sánh sổ đăng ký Bộ tạo thời gian chết có thể lập trình
️ Giao diện hàng loạt phổ quát với máy phát hiện tình trạng khởi động
️ 10 bit ADC
11 Các kênh kết thúc duy nhất
16 Cặp kênh ADC khác biệt
15 cặp kênh ADC khác biệt với lợi nhuận có thể lập trình (1x, 8x, 20x, 32x)
¢ Bộ đếm thời gian có thể lập trình với bộ dao động trên chip riêng biệt
️ So sánh tương tự trên chip
• Tính năng đặc biệt của bộ điều khiển vi mô
– debugWIRE On-chip Debug System
¢ Có thể lập trình trong hệ thống thông qua cổng SPI
Các nguồn gián đoạn bên ngoài và bên trong
️ Chế độ hoạt động không hoạt động năng lượng thấp, giảm tiếng ồn ADC và chế độ tắt điện
– Enhanced Power-on Reset Circuit
¢ Vòng mạch phát hiện màu nâu có thể lập trình
️ Máy dao động hiệu chuẩn nội bộ
• I/O và gói
16 Dòng I/O có thể lập trình
️ 20 pin PDIP, 20 pin SOIC và 32 pad MLF
• Điện áp hoạt động:
- 1,8 - 5,5V cho ATtiny261V/461V/861V
- 2,7 - 5,5V cho ATtiny261/461/861
• Tốc độ:
ATtiny261V/461V/861V: 0 - 4 MHz @ 1.8 - 5.5V, 0 - 10 MHz @ 2.7 - 5.5V
ATtiny261/461/861: 0 - 10 MHz @ 2.7 - 5.5V, 0 - 20 MHz @ 4.5 - 5.5V
• Phạm vi nhiệt độ công nghiệp
• Tiêu thụ năng lượng thấp
Chế độ hoạt động: 1 MHz, 1,8V: 380μA
Chế độ tắt điện: 0,1μA ở 1.8V
