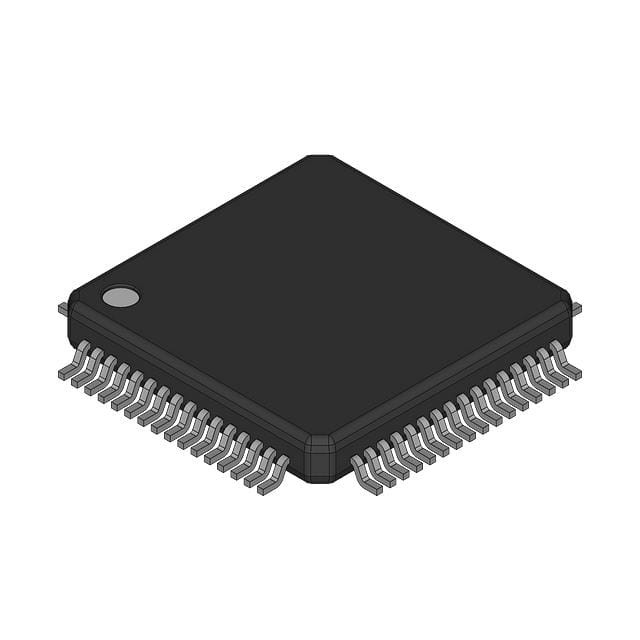

MCHC908JR32PBE IC MCU 8BIT 32KB FLASH 64LQFP bán dẫn tự do

Mô tả chung

Lời giới thiệu
MC68HC908GR8 là một thành viên của M68HC08 chi phí thấp, hiệu suất cao gia đình các đơn vị vi điều khiển 8-bit (MCUs).Tất cả các MCU trong gia đình sử dụng bộ xử lý trung tâm M68HC08 nâng cao (CPU08) và có sẵn với nhiều mô-đun khác nhau, kích thước và loại bộ nhớ, và loại gói.
Tài liệu này cũng mô tả MC68HC908GR4. MC68HC908GR4 là một thiết bị giống hệt với MC68HC908GR8 ngoại trừ việc nó có ít bộ nhớ Flash hơn.Chỉ khi có sự khác biệt với MC68HC908GR8, MC68HC908GR4 được đề cập cụ thể trong văn bản.

Đặc điểm

Để thuận tiện, các tính năng đã được tổ chức để phản ánh:
• Các tính năng tiêu chuẩn của MC68HC908GR8
• Đặc điểm của CPU08

Các đặc điểm tiêu chuẩn của MC68HC908GR8

• Kiến trúc M68HC08 hiệu suất cao được tối ưu hóa cho các trình biên dịch C
• Mã đối tượng hoàn toàn tương thích với các gia đình M6805, M146805 và M68HC05
• Tần số bus nội bộ 8MHz
• An ninh bộ nhớ chương trình FLASH
• Phần mềm lập trình trên chip để sử dụng với máy tính cá nhân chủ mà không cần điện áp cao để nhập
• Lập trình trong hệ thống
• Các tính năng bảo vệ hệ thống:
️ Máy tính tùy chọn hoạt động chính xác (COP) thiết lập lại
- Khám phá điện áp thấp với thiết lập lại tùy chọn và điểm khởi động có thể chọn cho hoạt động 3,0 V và 5,0 V
- Khám phá mã hoạt động bất hợp pháp với thiết lập lại
- Khám phá địa chỉ bất hợp pháp với thiết lập lại
• Thiết kế năng lượng thấp; hoàn toàn tĩnh với chế độ dừng và chờ
• Chế độ hoạt động tiêu chuẩn năng lượng thấp:
Chế độ chờ
Chế độ dừng
• Master reset pin và power-on reset (POR)
• 7680 byte bộ nhớ flash trên chip trên MC68HC908GR8 và 4096 byte bộ nhớ flash trên chip trên MC68HC908GR4 với khả năng lập trình trong mạch của bộ nhớ chương trình flash
• 384 byte bộ nhớ truy cập ngẫu nhiên (RAM) trên chip
• Mô-đun giao diện ngoại vi hàng loạt (SPI)
• Mô-đun giao diện truyền thông hàng loạt (SCI)
• Một 16-bit, 2 kênh bộ đếm thời gian (TIM1) và một 16-bit, 1-channel bộ đếm thời gian (TIM2) module giao diện với lựa chọn input capture, kết quả so sánh và khả năng PWM trên mỗi kênh
• 6 kênh, 8-bit tiếp nối gần chuyển đổi từ analog sang kỹ thuật số (ADC)
• Mô-đun BREAK (BRK) để cho phép thiết lập điểm dừng duy nhất trong quá trình gỡ lỗi trong mạch
• Nâng giá nội bộ trên IRQ và RST để giảm chi phí hệ thống khách hàng
• Mô-đun máy phát đồng hồ với chip 32 kHz tương thích với tinh thể PLL (chuỗi khóa pha)
• Tối đa 21 chân đầu vào / đầu ra (I / O) chung, bao gồm:
19 chân I/O chung chức năng
️ Tối đa hai chân I/O chuyên dụng, tùy thuộc vào lựa chọn gói
• Chọn pullups trên đầu vào chỉ trên các cổng A, C và D. Chọn dựa trên một cổng bit cá nhân.
Trong chế độ đầu ra, kéo kéo được tháo.
• Khả năng nguồn điện cao 10-mA trên tất cả các chân cổng
• Khả năng sink / nguồn hiện tại cao hơn 15mA trên PTC0 PTC1
• Timebase module with clock prescaler circuitry for eight user selectable periodic real-time interrupts with optional active clock source during stop mode for periodic wakeup from stop using an external 32-kHz crystal
• Chế độ dừng dao động kích hoạt bit (OSCSTOPENB) trong sổ đăng ký CONFIG để cho phép người dùng lựa chọn bật hoặc tắt dao động trong chế độ dừng
• Cổng thức tỉnh bàn phím 4 bit
• Bộ sạc đường thẳng kép thu nhỏ 42 chân (SDIP), bộ sạc đường thẳng bốn chân 32 chân (QFP), bộ sạc đường thẳng hai chân nhựa 28 chân (DIP), hoặc mạch tích hợp đường viền nhỏ 28 chân (SOIC)
• Đặc điểm của MC68HC908GR8 trong 28-pin DIP và 28-pin SOIC là:
Cổng B chỉ là 4 bit: PTB0PTB3; 4 kênh ADC module
Không có cổng C bit

Đặc điểm của CPU08

Các tính năng của CPU08 bao gồm:
• Mô hình lập trình HC05 nâng cao
• Chức năng điều khiển vòng lặp rộng rãi
• 16 chế độ giải quyết (tám hơn so với HC05)
• Đăng ký chỉ mục 16 bit và chỉ mục ngăn xếp
• Chuyển dữ liệu từ bộ nhớ sang bộ nhớ
• Chỉ dẫn nhân 8 × 8 nhanh
• Chỉ dẫn chia nhanh 16/8
• Hướng dẫn số thập phân mã nhị phân (BCD)
• Tối ưu hóa cho các ứng dụng bộ điều khiển
• Hỗ trợ ngôn ngữ C hiệu quả
