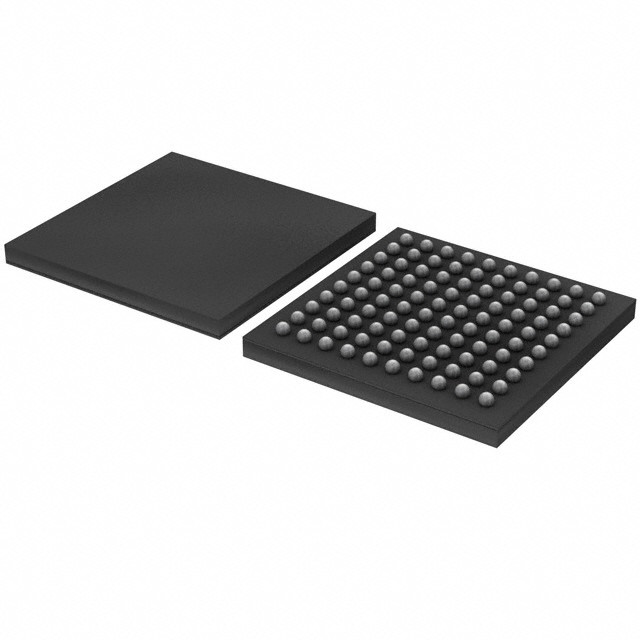

ATMEGA1280-16CU IC MCU 8BIT 128KB FLASH 100CBGA Công nghệ vi mạch

Tổng quan

ATmega640/1280/1281/2560/2561 là một bộ vi điều khiển CMOS 8-bit năng lượng thấp dựa trên kiến trúc RISC nâng cao AVR. Bằng cách thực hiện các lệnh mạnh mẽ trong một chu kỳ cloc k duy nhất,ATmega640/1280/1281/2560/2561 đạt được thông lượng gần 1 MIPS mỗi MHz cho phép nhà thiết kế hệ thống tối ưu hóa mức tiêu thụ năng lượng so với tốc độ xử lý.

Đặc điểm

• Hiệu suất cao, năng lượng thấp Atmel® AVR® 8-Bit Microcontroller
• Kiến trúc RISC tiên tiến
135 Chỉ thị mạnh mẽ Hầu hết các chu kỳ đồng hồ đơn
32 × 8 Sổ đăng ký làm việc chung
Khả năng hoạt động hoàn toàn tĩnh
️ Tối đa 16 MIPS thông lượng ở 16MHz
¢ Ứng dụng nhân 2 chu kỳ trên chip
• Các phân đoạn bộ nhớ không dễ bay hơi bền cao
64K/128K/256KBytes Flash tự lập trình trong hệ thống
4Kbyte EEPROM
8Kbyte SRAM nội bộ
️ Viết/Xóa chu kỳ:10,000 Flash/100,000 EEPROM
- Lưu trữ dữ liệu: 20 năm ở 85°C/ 100 năm ở 25°C
Phần mã khởi động tùy chọn với các bit khóa độc lập
• Lập trình trong hệ thống bằng chương trình khởi động trên chip
• Chức năng đọc trong khi viết đúng
️ Khóa lập trình cho bảo mật phần mềm
• Độ bền: Tối đa 64Kbyte Không gian bộ nhớ bên ngoài tùy chọn
• Hỗ trợ thư viện Atmel® QTouch®
️ Nút cảm ứng dung lượng, thanh trượt và bánh xe
¢ Việc mua lại QTouch và QMatrix
- Có tới 64 kênh cảm giác
• JTAG (IEEE® std. 1149.1 phù hợp) Giao diện
Khả năng quét ranh giới theo tiêu chuẩn JTAG
Hỗ trợ gỡ lỗi trên chip
️ Lập trình Flash, EEPROM, Fuses và Lock Bits thông qua giao diện JTAG
• Các đặc điểm ngoại vi
2 bộ đếm thời gian 8 bit với chế độ Prescaler và So sánh riêng biệt
4 bộ đếm thời gian 16 bit với thiết bị Prescaler riêng biệt, chế độ so sánh và chụp
️ Trình đếm thời gian thực với dao động riêng biệt
4 kênh PWM 8 bit
6/12 kênh PWM với độ phân giải có thể lập trình từ 2 đến 16 bit (ATmega1281/2561, ATmega640/1280/2560)
️ Output Compare Modulator
8/16 kênh, 10 bit ADC (ATmega1281/2561, ATmega640/1280/2560)
2/4 Serial USART có thể lập trình (ATmega1281/2561, ATmega640/1280/2560)
️ Master/Slave SPI Serial Interface
️ Byte định hướng 2-wire Serial Interface
¢ Bộ đếm thời gian có thể lập trình với bộ dao động trên chip riêng biệt
️ So sánh tương tự trên chip
¢ Ngắt và đánh thức khi thay pin
• Tính năng đặc biệt của bộ điều khiển vi mô
️ Khởi động lại nguồn và phát hiện Brown-out có thể lập trình
️ Máy dao động hiệu chuẩn nội bộ
Các nguồn gián đoạn bên ngoài và bên trong
6 chế độ ngủ: không hoạt động, giảm tiếng ồn ADC, tiết kiệm điện, tắt điện, chờ và chờ kéo dài
• I/O và gói
54/86 Đường I/O có thể lập trình (ATmega1281/2561, ATmega640/1280/2560)
- 64pad QFN/MLF, 64 lead TQFP (ATmega1281/2561)
- 100 chì TQFP, 100 quả CBGA (ATmega640/1280/2560)
RoHS/Fully Green
• Phạm vi nhiệt độ:
-40°C đến 85°C Công nghiệp
• Tiêu thụ điện cực thấp
Chế độ hoạt động: 1MHz, 1,8V: 500μA
Chế độ tắt điện: 0,1μA ở 1.8V
• Tốc độ:
- ATmega640V/ATmega1280V/ATmega1281V:
• 0 - 4MHz @ 1.8V - 5.5V, 0 - 8MHz @ 2.7V - 5.5V
¢ ATmega2560V/ATmega2561V:
• 0 - 2MHz @ 1.8V - 5.5V, 0 - 8MHz @ 2.7V - 5.5V
- ATmega640/ATmega1280/ATmega1281:
• 0 - 8MHz @ 2.7V - 5.5V, 0 - 16MHz @ 4.5V - 5.5V
¢ ATmega2560/ATmega2561:
• 0 - 16MHz @ 4.5V - 5.5V
