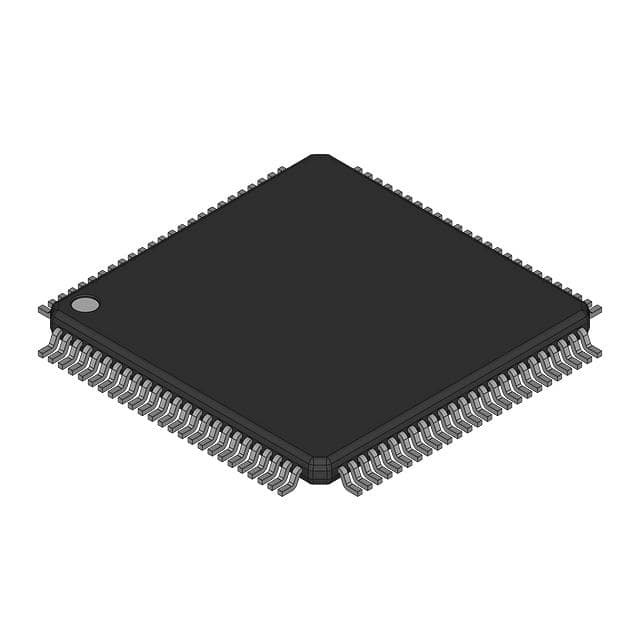

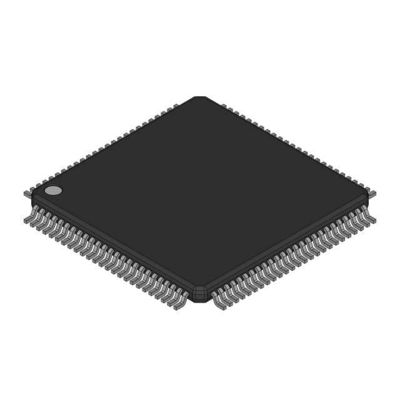

M30803FGFP#U3 IC MCU 16BIT 256KB FLASH 100QFP Renesas Electronics America Inc

Tổng quan

The M16C/80 group of single-chip microcomputers are built using the high-performance silicon gate CMOS process using a M16C/80 Series CPU core and are packaged in a 100-pin and 144-pin plastic molded QFPCác chức năng ngoại vi của 100-pin và 144-pin là phổ biến.Với 16M byte không gian địa chỉ, chúng có khả năng thực hiện các lệnh ở tốc độ cao. chúng cũng có một bộ nhân tích hợp và DMAC, làm cho chúng lý tưởng để điều khiển văn phòng, truyền thông, thiết bị công nghiệp,và các ứng dụng xử lý tốc độ cao khác.

Đặc điểm

• Khả năng bộ nhớ (xem hình mở rộng ROM)
RAM 10 đến 24 Kbyte
• Thời gian thực hiện lệnh ngắn nhất...... 50ns (f ((XIN) = 20MHz)
• Điện áp cung cấp...........................4.2 đến 5.5V (f ((XIN) = 20MHz)
Mask ROM, ROM bên ngoài và các phiên bản bộ nhớ flash
2.7 đến 5,5V (f ((XIN) = 10MHz)
Mask ROM, ROM bên ngoài và các phiên bản bộ nhớ flash
• Tiêu thụ năng lượng thấp..................45mA (M30800MC-XXXFP)
(f ((XIN) = 20MHz mà không cần chờ phần mềm,Vcc = 5V)
• Ngắt kết nối 29 nguồn ngắt kết nối nội bộ và 8 nguồn ngắt kết nối bên ngoài
5 gián đoạn phần mềm
nguồn; 7 cấp độ (bao gồm ngắt đầu đầu vào chính)
• Bộ đếm thời gian đa chức năng 16-bit............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
• I / O hàng loạt... 5 kênh cho UART hoặc đồng bộ đồng hồ
• DMAC... 4 kênh (kích hoạt: 31 nguồn)
• DRAMC........................................ được sử dụng cho EDO, FP, CAS trước khi làm mới RAS, tự làm mới
• Chuyển đổi A / D........................... 10 bit X 8 kênh (có thể mở rộng lên đến 10 kênh)
• Chuyển đổi D/A... 8 bit X 2 kênh
• Vòng mạch tính toán CRC
• XY chuyển đổi... 1 mạch
• Đồng hồ hẹn giờ của chó canh
• I/O có thể lập trình.......................87 dòng: phiên bản 100 chân, 123 dòng: phiên bản 144 chân
• Cổng đầu vào 1 dòng (P85 chia sẻ với chân NMI)
• Sự mở rộng bộ nhớ......................... Có sẵn (16M byte)
• Chip chọn đầu ra.................. 4 dòng
• Vòng mạch tạo đồng hồ............... 2 mạch tạo đồng hồ tích hợp
(kháng phản hồi tích hợp và dao động gốm hoặc thạch anh bên ngoài)

Ứng dụng

Âm thanh, máy ảnh, thiết bị văn phòng, thiết bị truyền thông,
Thiết bị di động, v.v.
