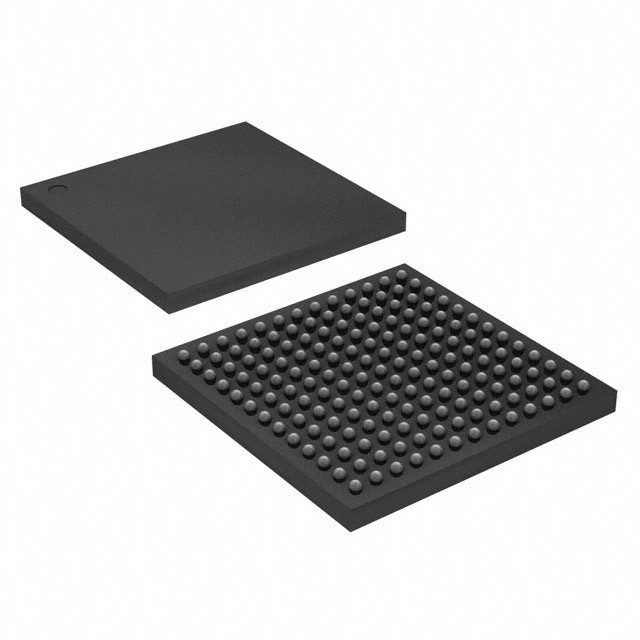

STM32L4R9AII6 IC MCU 32BIT 2MB FLASH 169UFBGA STMicroelectronics

Mô tả

Các thiết bị STM32L4R5xx, STM32L4R7xx và STM32L4R9xx là một gia đình vi điều khiển năng lượng cực thấp (Series STM32L4+) dựa trên lõi RISC 32 bit Arm® Cortex®-M4 hiệu suất cao.Chúng hoạt động ở tần số lên đến 120 MHz.

Trọng tâm Cortex-M4 có một đơn vị dấu phẩy nổi (FPU) chính xác duy nhất, hỗ trợ tất cả các hướng dẫn xử lý dữ liệu chính xác duy nhất Arm® và tất cả các loại dữ liệu.lõi CortexM4 cũng thực hiện một bộ đầy đủ của DSP (dữ liệu xử lý tín hiệu) hướng dẫn và một bộ phận bảo vệ bộ nhớ (MPU) tăng cường bảo mật của ứng dụng.

Các thiết bị này nhúng bộ nhớ tốc độ cao (2 MB của bộ nhớ Flash và 640 Kbyte của SRAM),một bộ điều khiển bộ nhớ bên ngoài linh hoạt (FSMC) cho bộ nhớ tĩnh (đối với các thiết bị có gói 100 pin trở lên), hai giao diện bộ nhớ Flash OctoSPI (có sẵn trên tất cả các gói) và một loạt các I / O và thiết bị ngoại vi nâng cao được kết nối với hai xe buýt APB, hai xe buýt AHB và một ma trận xe buýt đa-AHB 32 bit.

Các thiết bị STM32L4Rxxx nhúng một số cơ chế bảo vệ cho bộ nhớ Flash và SRAM nhúng: bảo vệ đọc, bảo vệ ghi, bảo vệ đọc mã độc quyền và tường lửa.

Các thiết bị này cung cấp một ADC 12 bit nhanh (5 Msps), hai máy so sánh, hai bộ khuếch đại hoạt động, hai kênh DAC, bộ đệm tham chiếu điện áp nội bộ, RTC năng lượng thấp, hai bộ đếm thời gian 32 bit chung,hai bộ đếm PWM 16 bit dành riêng cho điều khiển động cơCác thiết bị hỗ trợ bốn bộ lọc kỹ thuật số cho các bộ điều chế sigma delta bên ngoài (DFSDM).Có tới 24 kênh cảm biến dung lượng.

Đặc điểm

• Hiệu suất cực thấp với FlexPowerControl
Nguồn cung cấp điện từ 1,71 V đến 3,6 V
Phạm vi nhiệt độ từ -40 °C đến 85/125 °C
️ Chế độ mua hàng loạt (BAM)
305 nA trong chế độ VBAT: cung cấp cho RTC và đăng ký sao lưu 32x32 bit
Chế độ tắt 33 nA (5 chân đánh thức)
Chế độ chờ 125 nA (5 chân đánh thức)
Chế độ chờ 420 nA với RTC
- 2,8 μA Dừng 2 với RTC
Chế độ chạy 110 μA/MHz (chế độ LDO)
Phương thức chạy 43 μA/MHz (@ 3,3 V SMPS mode)
¢ 5 μs đánh thức từ chế độ dừng

️ Ma trận kết nối
• lõi: CPU Arm® 32 bit Cortex®-M4 với FPU, tăng tốc thời gian thực thích nghi (ART Accelerator) cho phép thực hiện trạng thái chờ 0 từ bộ nhớ Flash, tần số lên đến 120 MHz, MPU, 150 DMIPS/1.25 DMIPS/MHz (Dhrystone 2).1) và hướng dẫn DSP
• Điểm chuẩn hiệu suất
- 1,25 DMIPS/MHz (Drystone 2.1)
409.20 Coremark® (3.41 Coremark/MHz @120 MHz)
• Điểm chuẩn năng lượng
¢ 233 ULPMarkTMCP điểm số
Đánh giá ULPMarkTMPP 56.5
• Nguồn đồng hồ
️ Máy dao động tinh thể từ 4 đến 48 MHz
Động cơ dao động tinh thể 32 kHz cho RTC (LSE)
¢ RC nội bộ 16 MHz được trang bị bằng nhà máy (± 1%)
¢ RC năng lượng thấp nội bộ 32 kHz (±5%)

️ Máy dao động đa tốc độ nội bộ 100 kHz đến 48 MHz, tự động được chỉnh sửa bởi LSE (chỉ chính xác hơn ± 0,25%)
- 48 MHz bên trong với khôi phục đồng hồ
3 PLL cho đồng hồ hệ thống, USB, âm thanh, ADC
• RTC với lịch HW, báo động và hiệu chuẩn
• Tối đa 24 kênh cảm biến dung lượng: hỗ trợ cảm biến cảm ứng, cảm biến cảm ứng tuyến tính và xoay
• Các tính năng đồ họa tiên tiến
Chrom-ART Accelerator (DMA2D) để tạo nội dung đồ họa nâng cao
Chrom-GRC (GFXMMU) cho phép tối ưu hóa đến 20% tài nguyên đồ họa
MIPI® DSI Host controller với hai DSI lane chạy với tốc độ lên đến 500 Mbits/s
Bộ điều khiển LCD-TFT
• 16x bộ đếm thời gian: 2 x 16 bit điều khiển động cơ nâng cao, 2 x 32 bit và 5 x 16 bit mục đích chung, 2 x 16 bit cơ bản, 2 x bộ đếm thời gian 16 bit năng lượng thấp (có sẵn trong chế độ dừng), 2x chó canh, bộ đếm thời gian SysTick
• Tối đa 136 I/O nhanh, hầu hết dung nạp 5 V, tối đa 14 I/O với nguồn cung độc lập xuống 1,08 V
• Những ký ức
2 MByte Flash, 2 ngân hàng đọc trong khi ghi, bảo vệ đọc mã độc quyền
640 Kbyte SRAM bao gồm 64 Kbyte với kiểm tra tính cân bằng phần cứng
️ Giao diện bộ nhớ bên ngoài cho bộ nhớ tĩnh hỗ trợ bộ nhớ SRAM, PSRAM, NOR, NAND và FRAM
2 x giao diện bộ nhớ OctoSPI
• Bộ lọc kỹ thuật số 4x cho bộ điều chế sigma delta
