SAB-C161K-LM HA IC MCU 16BIT ROMLESS 80MQFP Công nghệ Infineon

Lời giới thiệu

C161K / O là một dẫn xuất của gia đình Infineon C166 của các bộ vi điều khiển CMOS chip duy nhất đầy đủ tính năng. Nó kết hợp hiệu suất CPU cao (lên đến 12,5 GHz).5 triệu lệnh mỗi giây) với chức năng ngoại vi và khả năng IO nâng caoC161K / O đặc biệt phù hợp với các ứng dụng nhạy cảm về chi phí.

• CPU hiệu suất cao 16-bit với 4-Stage Pipeline

Thời gian chu kỳ hướng dẫn 80 ns tại đồng hồ CPU 25 MHz
400 ns nhân (16 × 16 bit), 800 ns chia (32 / 16 bit)
️ Cải thiện các cơ sở thao tác bit Boolean
️ Hướng dẫn bổ sung để hỗ trợ HLL và hệ điều hành
️ Thiết kế dựa trên đăng ký với nhiều ngân hàng đăng ký biến
Hỗ trợ chuyển đổi ngữ cảnh một chu kỳ
16 MBytes Tổng không gian địa chỉ tuyến tính cho mã và dữ liệu
Khu vực đăng ký chức năng đặc biệt trên chip
• 16 hệ thống ngắt đầu cấp độ ưu tiên với 20 nguồn, tỷ lệ lấy mẫu xuống còn 40 ns
• Các cơ sở truyền dữ liệu đơn chu kỳ 8 kênh
Máy điều khiển sự kiện ngoại vi (PEC)
• Sản xuất đồng hồ thông qua prescaler hoặc thông qua đầu vào đồng hồ trực tiếp
• Các mô-đun bộ nhớ trên chip
2 KBytes RAM nội bộ trên chip (IRAM) trên C161O
1 KByte IRAM trên C161K
• Các mô-đun ngoại vi trên chip
2 đơn vị hẹn giờ đa chức năng với 5 bộ hẹn giờ trên C161O,
một Đơn vị Thời gian với 3 Thời gian trên C161K
2 kênh hàng loạt (tương tự / không đồng bộ và đồng bộ tốc độ cao)
• Tối đa 4 MBytes Không gian địa chỉ bên ngoài cho mã và dữ liệu
Các đặc điểm xe buýt bên ngoài có thể lập trình cho các phạm vi địa chỉ khác nhau

Chiều rộng xe buýt dữ liệu
4 tín hiệu chọn chip có thể lập trình trên C161O,
hai tín hiệu chọn chip trên C161K
• Chế độ không hoạt động và tắt điện
• Máy hẹn giờ có thể lập trình
• Tối đa 63 đường I/O mục đích chung
• Nguồn cung cấp điện: C161K / O có thể hoạt động từ một nguồn cung cấp điện 5V hoặc 3V
• Được hỗ trợ bởi một loạt các công cụ phát triển như trình biên dịch C,
Các gói Macro-Assembler, Emulators, bảng đánh giá, HLL-Debuggers,
Máy mô phỏng, Máy phân tích logic, Bảng lập trình
• Bootstrap Loader trên chip

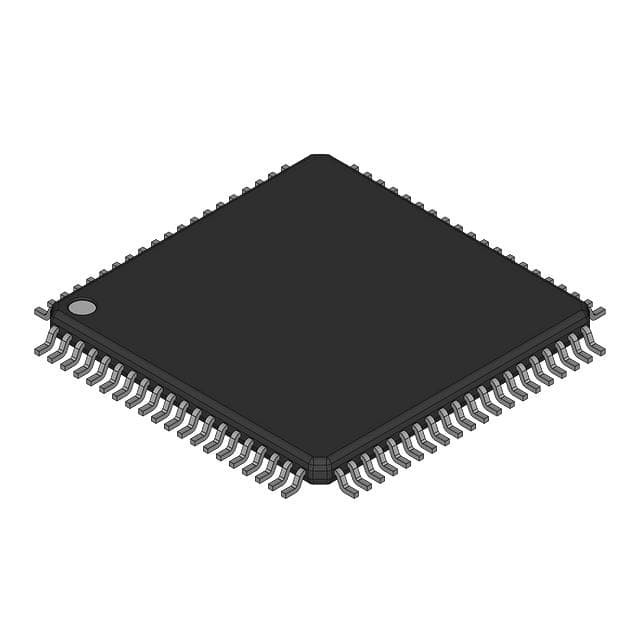

• Gói MQFP 80 pin (0,65 mm pitch)
