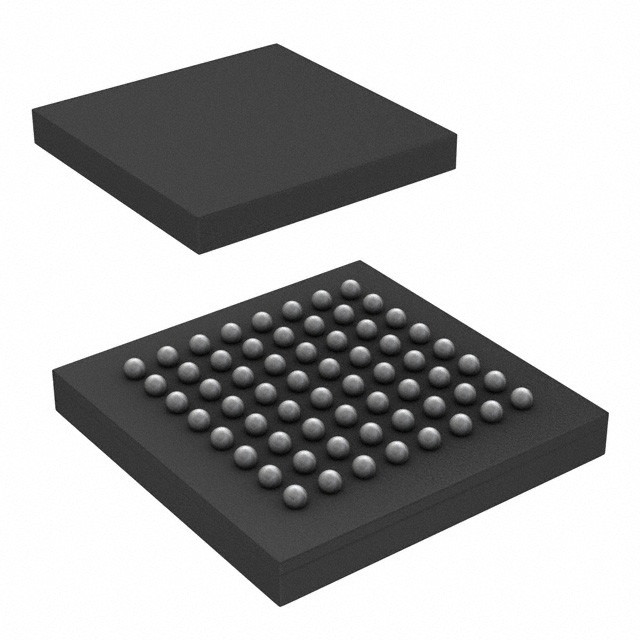

ATSAMD21J18A-CUT IC MCU 32BIT 256KB FLASH 64UFBGA Công nghệ vi mạch

ATSAM3U4/2/1 Mô tả

Dòng Atmels SAM3U là một thành viên của một gia đình vi điều khiển Flash dựa trên bộ xử lý ARM Cortex-M3 RISC 32 bit hiệu suất cao.Nó hoạt động với tốc độ tối đa 96 MHz và có tối đa 256 Kbyte Flash và tối đa 52 Kbyte SRAMBộ thiết bị ngoại vi bao gồm cổng thiết bị USB tốc độ cao với bộ thu nhập nhúng, MCI tốc độ cao cho SDIO / SD / MMC, giao diện bus bên ngoài với bộ điều khiển flash NAND,tối đa 4xUSARTs (SAM3U1C/2C/4C có 3), lên đến 2xTWI (SAM3U1C / 2C / 4C có 1), lên đến 5xSPI SAM3U1C / 2C / 4C có 4), cũng như đồng hồ hẹn giờ 4xPWM, đồng hồ hẹn giờ 16 bit 3x mục đích chung, RTC, ADC 12 bit và ADC 10 bit.

Đặc điểm

• Cốt lõi
ARM® Cortex®-M3 phiên bản 2.0 chạy ở tốc độ lên đến 96 MHz
Đơn vị bảo vệ bộ nhớ (MPU)
Bộ chỉ dẫn Thumb®-2
• Những ký ức
Từ 64 đến 256 Kbyte nhúng Flash, truy cập rộng 128 bit, tăng tốc bộ nhớ, hai ngân hàng
Từ 16 đến 48 Kbyte SRAM nhúng với hai ngân hàng
16 Kbytes ROM với các thói quen khởi động tích hợp (UART, USB) và các thói quen IAP
¢ Bộ điều khiển bộ nhớ tĩnh (SMC): hỗ trợ SRAM, NOR, NAND. Bộ điều khiển NAND Flash với bộ đệm RAM 4 Kbyte và ECC
• Hệ thống
️ Bộ điều chỉnh điện áp nhúng cho hoạt động nguồn cấp duy nhất
Đặt lại an toàn
️ Quartz hoặc dao động cộng hưởng: 3 đến 20 MHz chính và tùy chọn năng lượng thấp 32,768 kHz cho RTC hoặc đồng hồ thiết bị.
️ Độ chính xác cao 8/12 MHz máy móc cắt giảm RC bên trong với tần số mặc định 4 MHz cho khởi động thiết bị nhanh
Đồng hồ chậm Máy dao động RC nội bộ như đồng hồ thường xuyên cho đồng hồ thiết bị trong chế độ năng lượng thấp
Một PLL cho đồng hồ thiết bị và một PLL dành riêng cho thiết bị tốc độ cao USB 2.0
️ Tối đa 17 kênh DMA ngoại vi (PDC) và 4 kênh DMA trung tâm
• Chế độ sử dụng năng lượng thấp
Chế độ ngủ và Backup, xuống đến 2,5 μA trong chế độ Backup
¢ Domain sao lưu: VDDBU pin, RTC, 32 đăng ký sao lưu
RTC năng lượng cực thấp: 0,6 μA
• Các thiết bị ngoại vi
Thiết bị USB 2.0: 480 Mbps, 4-kbyte FIFO, tối đa 7 điểm kết thúc hai chiều, DMA chuyên dụng
️ Tối đa 4 USART (ISO7816, IrDA®, Flow Control, SPI, hỗ trợ Manchester) và một UART
️ Tối đa 2 TWI (I2C tương thích), 1 SPI, 1 SSC (I2S), 1 HSMCI (SDIO/SD/MMC)
¢ Máy hẹn giờ 16 bit 3 kênh (TC) để thu thập, so sánh và PWM
PWM 16 bit 4 kênh (PWMC)
- 32 bit Real Time Timer (RTT) và RTC với tính năng lịch và báo động
- 8 kênh 12 bit 1MSPS ADC với chế độ đầu vào khác biệt và giai đoạn tăng có thể lập trình, 8 kênh 10 bit ADC
• I/O
¢ Tối đa 96 đường I/O có khả năng ngắt bên ngoài (sức nhạy cạnh hoặc mức độ), giải phóng, lọc trục trặc và kết thúc kháng cự hàng loạt
3 32 bit Input/Output song song (PIO)
• Các gói
️ LQFP 100 chì, 14 x 14 mm, độ cao 0,5 mm
️ 100 quả bóng TFBGA, 9 x 9 mm, pitch 0,8 mm
️ LQFP 144 chì, 20 x 20 mm, độ cao 0,5 mm
LFBGA 144 quả, 10 x 10 mm, pitch 0,8 mm
