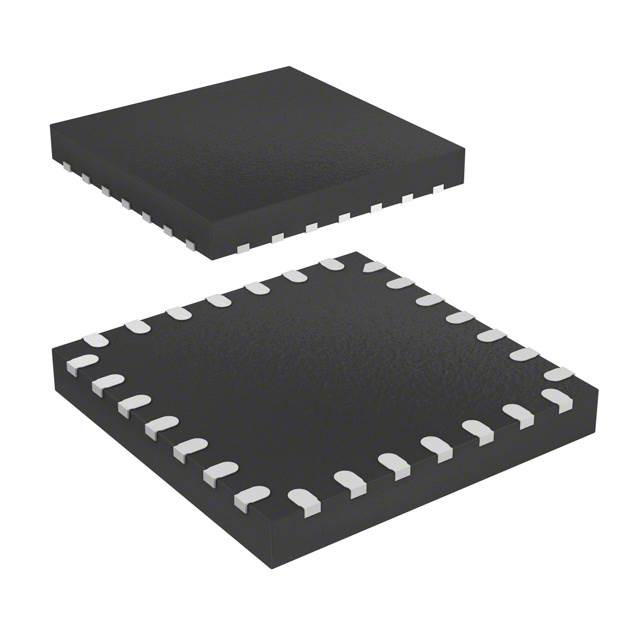

STM32F042G6U6TR IC MCU 32BIT 32KB FLASH 28UFQFPN STMicroelectronics

STM32F042G6U6TR Mô tả

Máy vi điều khiển STM32F030x kết hợp lõi ARM CortexTM-M0 32-bit RISC hiệu suất cao hoạt động ở tần số 48 MHz,bộ nhớ nhúng tốc độ cao (tối đa 64 Kbyte bộ nhớ Flash và tối đa 8 Kbyte bộ nhớ SRAM), và một loạt các thiết bị ngoại vi và I / O nâng cao. Tất cả các thiết bị đều cung cấp giao diện truyền thông tiêu chuẩn (tối đa hai I2C, tối đa hai SPI và tối đa hai USART), một ADC 12 bit,tối đa 6 bộ đếm thời gian 16 bit sử dụng chung và bộ đếm thời gian PWM điều khiển nâng cao.
Máy vi điều khiển STM32F030x hoạt động trong phạm vi nhiệt độ từ -40 đến +85 ° C, từ nguồn điện 2,4 đến 3,6 V. Một bộ chế độ tiết kiệm năng lượng toàn diện cho phép thiết kế các ứng dụng năng lượng thấp.
Máy vi điều khiển STM32F030x bao gồm các thiết bị trong bốn gói khác nhau từ 20 pin đến 64 pin. Tùy thuộc vào thiết bị được chọn, các bộ ngoại vi khác nhau được bao gồm.Mô tả dưới đây cung cấp một cái nhìn tổng quan về toàn bộ các thiết bị ngoại vi STM32F030x được đề xuất..
Các tính năng này làm cho bộ vi điều khiển STM32F030x phù hợp với một loạt các ứng dụng như điều khiển ứng dụng và giao diện người dùng, thiết bị cầm tay, máy thu A / V và TV kỹ thuật số,Thiết bị ngoại vi máy tính, nền tảng chơi game, xe đạp điện tử, thiết bị tiêu dùng, máy in, máy quét, hệ thống báo động, máy nghe nội bộ video và HVAC.

STM32F042G6U6TR Đặc điểm

● lõi: ARM® 32-bit CortexTM-M0 CPU, tần số lên đến 48 MHz
● Những ký ức
16 đến 64 Kbyte bộ nhớ Flash
4 đến 8 Kbytes SRAM với kiểm tra tỷ lệ HW
● Đơn vị tính toán CRC
● Khởi động lại và quản lý năng lượng
Phạm vi điện áp: 2,4V đến 3,6V
Đặt lại nguồn bật/tắt (POR/PDR)
Chế độ năng lượng thấp: Ngủ, dừng, chờ
● Quản lý đồng hồ
️ Máy dao động tinh thể từ 4 đến 32 MHz
️ Máy dao động 32 kHz cho RTC với hiệu chuẩn
- RC nội bộ 8 MHz với tùy chọn x6 PLL
️ Máy dao động RC nội bộ 40 kHz
● Tối đa 55 I/O nhanh
Tất cả đều có thể được lập bản đồ trên các vector gián đoạn bên ngoài
️ Tối đa 36 I/O với khả năng dung nạp 5 V
● Máy điều khiển DMA 5 kênh
● 1 x 12 bit, 1.0 μs ADC (tối đa 16 kênh)
Phạm vi chuyển đổi: 0 đến 3,6 V
️ Phương tiện điện tương tự riêng biệt từ 2,4 đến 3,6 V
● Tối đa 10 bộ định giờ
Một bộ đếm thời gian điều khiển nâng cao 16 bit 7 kênh cho đầu ra PWM 6 kênh, với việc tạo thời gian chết và dừng khẩn cấp
Một bộ đếm thời gian 16 bit, với tối đa 4 IC/OC, có thể sử dụng để giải mã điều khiển IR
Một bộ đếm thời gian 16 bit, với 2 IC/OC, 1 OCN, tạo thời gian chết và dừng khẩn cấp
2 bộ đếm thời gian 16 bit, mỗi bộ có IC/OC và OCN, tạo thời gian chết, dừng khẩn cấp và cổng điều chế cho điều khiển IR
1 bộ đếm thời gian 16 bit với 1 IC/OC
Một bộ đếm thời gian cơ bản 16 bit
️ Đặt giờ độc lập và hệ thống giám sát
SysSick timer: 24-bit downcounter
● RTC lịch với báo động và đánh thức định kỳ từ Stop/Standby
● Giao diện giao tiếp
️ Tối đa hai giao diện I2C: một hỗ trợ chế độ nhanh Plus (1 Mbit / s) với 20 mA dòng điện
- Tối đa hai USART hỗ trợ SPI đồng bộ chính và điều khiển modem; một với phát hiện tốc độ baud tự động
️ Tối đa hai SPI (18 Mbit / s) với 4 đến 16 khung bit có thể lập trình
● Serial wire debug (SWD)
