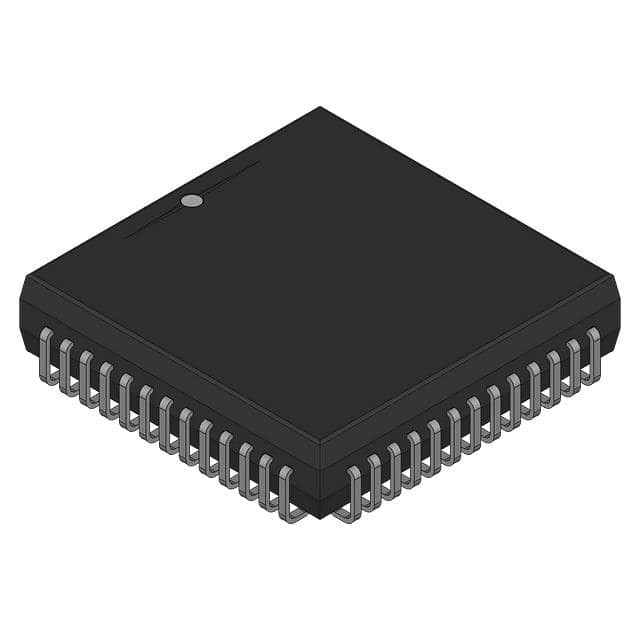

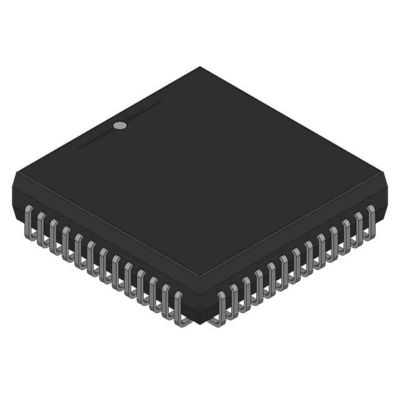

MC908AS32ACFNE IC MCU 8BIT 32KB FLASH 52PLCC Phân dẫn tự do

Mô tả chung

1.1 Lời giới thiệu
MC68HC908AP64 là một thành viên của chi phí thấp, hiệu suất cao M68HC08 gia đình của 8-bit
các đơn vị vi điều khiển (MCU). Tất cả các MCU trong gia đình sử dụng đơn vị xử lý trung tâm M68HC08 nâng cao (CPU08) và có sẵn với nhiều mô-đun, kích thước và loại bộ nhớ và loại gói.

1.2 Đặc điểm

Các tính năng của MC68HC908AP64 bao gồm:
• Kiến trúc hiệu suất cao M68HC08
• Mã đối tượng hoàn toàn tương thích với các gia đình M6805, M146805 và M68HC05
• Tần số bus nội bộ tối đa:
8MHz ở điện áp hoạt động 5V hoặc 3V
• Tùy chọn nhập đồng hồ:
️ RC-oscillator
️ Máy dao động tinh thể 32kHz với PLL nội bộ 32MHz
• Bộ nhớ flash với bảo mật
62.368 byte cho MC68HC908AP64
32768 byte cho MC68HC908AP32
16384 byte cho MC68HC908AP16
8192 byte cho MC68HC908AP8
• RAM trên chip
️ 2,048 byte cho MC68HC908AP64 và MC68HC908AP32
- 1,024 byte cho MC68HC908AP16 và MC68HC908AP8
• Hai 16 bit, 2 kênh mô-đun giao diện bộ đếm thời gian (TIM1 và TIM2) với thu thập đầu vào có thể chọn,
so sánh đầu ra và khả năng PWM trên mỗi kênh
• Mô-đun cơ sở thời gian
• Mô-đun giao diện truyền thông hàng loạt 1 (SCI)
• Mô-đun giao diện truyền thông hàng loạt 2 (SCI) với bộ mã hóa / giải mã hồng ngoại (IR)
• Mô-đun giao diện ngoại vi hàng loạt (SPI)
• Xe buýt quản lý hệ thống (SMBus), phiên bản 1.0/1.1 (xe buýt IIC đa chủ)
• 8 kênh, 10 bit chuyển đổi từ analog sang kỹ thuật số (ADC)
• IRQ1 pin ngắt bên ngoài với kéo tích hợp
• IRQ2 pin ngắt bên ngoài với kéo có thể lập trình
• Cổng thức tỉnh bàn phím 8 bit với pullup tích hợp
• 32 chân đầu vào / đầu ra chung (I / O):
31 chân I/O chung chức năng
8 điều khiển LED (nắm)
6 × 25mA I / O thoát nước mở với kéo
• Thiết kế năng lượng thấp (hoàn toàn tĩnh với chế độ dừng và chờ)
• Master reset pin (với pullup tích hợp) và power-on reset
• Các tính năng bảo vệ hệ thống
️ Máy tính tùy chọn hoạt động đúng (COP) thiết lập lại, được điều khiển bởi bộ dao động RC nội bộ
- Khám phá điện áp thấp với tùy chọn đặt lại hoặc ngắt
- Khám phá mã hoạt động bất hợp pháp với thiết lập lại
- Khám phá địa chỉ bất hợp pháp với thiết lập lại
• 48-pin low quad flat pack (LQFP), 44-pin quad flat pack (QFP), và 42-pin shrink dual in line
gói (SDIP)
• Các tính năng cụ thể của MC68HC908AP64 trong SDIP 42 pin là:
Chỉ 30 I/O sử dụng chung
¢ Chỉ ngắt kết nối bên ngoài trên IRQ1
Các tính năng của CPU08 bao gồm những điều sau:
• Mô hình lập trình HC05 nâng cao
• Chức năng điều khiển vòng lặp rộng rãi
• 16 chế độ giải quyết (tám hơn so với HC05)
• Đăng ký chỉ mục 16 bit và chỉ mục ngăn xếp
• Chuyển dữ liệu từ bộ nhớ sang bộ nhớ
• Hướng dẫn nhân 8×8 nhanh
• Chỉ dẫn chia nhanh 16/8
• Hướng dẫn số thập phân mã nhị phân (BCD)
• Tối ưu hóa cho các ứng dụng bộ điều khiển
• Hỗ trợ ngôn ngữ C hiệu quả
