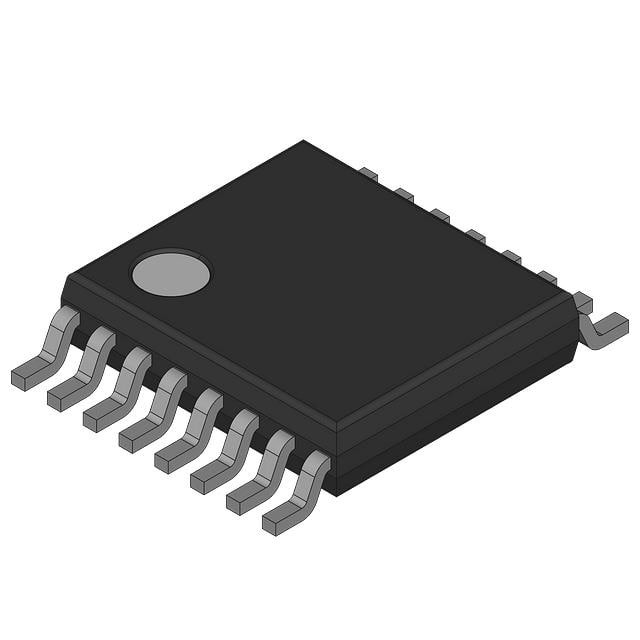

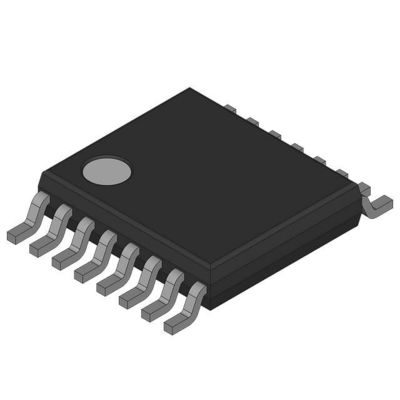

MC908QY4ACDTE IC MCU 8BIT 4KB FLASH 16TSSOP bán dẫn tự do

Mô tả chung

Lời giới thiệu
MC68HC908QY4A là một thành viên của M68HC08 Gia đình đơn vị vi điều khiển 8-bit chi phí thấp, hiệu suất cao.Tất cả các MCU trong gia đình sử dụng bộ xử lý trung tâm M68HC08 nâng cao (CPU08) và có sẵn với nhiều mô-đun khác nhau, kích thước và loại bộ nhớ, và loại gói.

Đặc điểm

Các đặc điểm bao gồm:
• lõi CPU hiệu suất cao M68HC08
• Mã đối tượng hoàn toàn tương thích với M68HC05
• Điện áp hoạt động 5V và 3V (VDD)
• Hoạt động bus nội bộ 8MHz ở 5V, 4MHz ở 3V
• Máy dao động nội bộ có thể cắt
️ Phần mềm có thể lựa chọn 1 MHz, 2 MHz hoặc 3.2 MHz hoạt động bus nội bộ
Khả năng chỉnh sửa 8 bit
️ ± 25% không cắt
️ Có thể cắt giảm khoảng 0,4% ((1)
• Phạm vi dao động tinh thể có thể chọn phần mềm, 32 ¢ 100 kHz, 1 ¢ 8 MHz và 8 ¢ 32 MHz
• Đồng hồ đầu vào có thể cấu hình phần mềm từ nguồn bên trong hoặc bên ngoài
• Tự động đánh thức từ khả năng STOP bằng cách sử dụng nguồn đồng hồ RC hoặc xe buýt 32kHz chuyên dụng
• Bộ nhớ FLASH có thể lập trình trên chip trong ứng dụng
️ Động lực điện áp chương trình nội bộ / xóa

Bảo mật Flash (2)
• Bộ nhớ truy cập ngẫu nhiên (RAM) trên chip
• Mô-đun giao diện bộ đếm thời gian (TIM) 2 kênh, 16 bit
• 6 kênh, 10 bit chuyển đổi từ analog sang kỹ thuật số (ADC) với kênh tham chiếu băng tần nội bộ (ADC10)
• Tối đa 13 đường input/output (I/O) hai chiều và chỉ có một đầu vào:
6 chia sẻ với KBI
6 chia sẻ với ADC
2 người chia sẻ với TIM
Một đầu vào chỉ được chia sẻ với IRQ
Khả năng bể/nguồn điện cao trên tất cả các chân cổng
️ Chọn pullups trên tất cả các cổng, có thể chọn trên cơ sở bit riêng lẻ
Khả năng ba trạng thái trên tất cả các chân cổng
• Ngăn chặn bàn phím 6 bit với tính năng đánh thức (KBI)
¢ Có thể lập trình để phát hiện mức tăng / giảm hoặc cao / thấp
• Tính năng của mô-đun ức chế điện áp thấp (LVI):
Điểm khởi động có thể chọn bằng phần mềm
• Các tính năng bảo vệ hệ thống:
¢ Chăm sóc máy tính hoạt động đúng cách (COP)
- Khám phá điện áp thấp với thiết lập lại
- Khám phá mã hoạt động bất hợp pháp với thiết lập lại
- Khám phá địa chỉ bất hợp pháp với thiết lập lại
• Kích gián đoạn không đồng bộ bên ngoài với kéo bên trong (IRQ) được chia sẻ với kích đầu vào chung
• Master asynchronous reset pin với pullup nội bộ (RST) chia sẻ với pin đầu vào / đầu ra (I / O) chung
• Ghi chép bộ nhớ I / O
• Chế độ dừng và chờ tiết kiệm năng lượng
• MC68HC908QY4A, MC68HC908QY2A và MC68HC908QY1A có sẵn trong các gói sau:

¢ Khối mạch tích hợp đường viền nhỏ 16 chân (SOIC)

• MC68HC908QT4A, MC68HC908QT2A và MC68HC908QT1A có sẵn trong các gói sau:
8 pin PDIP
8 pin SOIC
