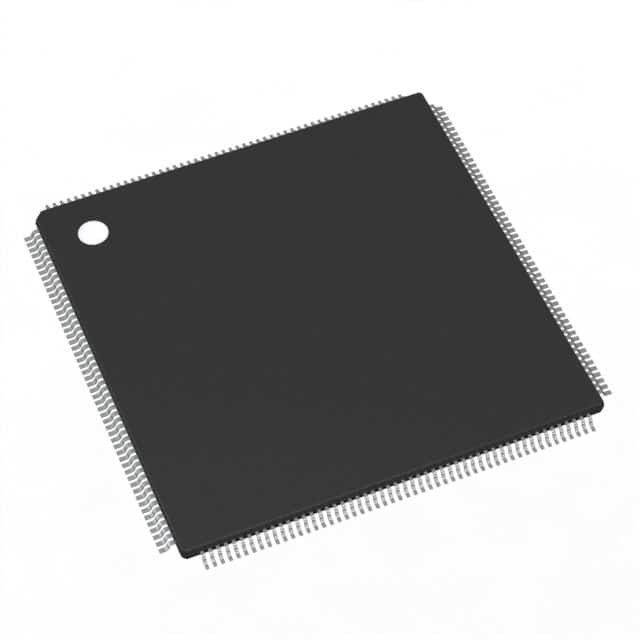

SPC5645BF0VLT1R IC MCU 32BIT 2MB FLASH 208TQFP N✖P USA Inc.

Qorivva MPC5645S đại diện cho một thế hệ máy vi điều khiển 32 bit mới nhắm mục tiêu các ứng dụng cụm nhạc cụ ô tô một chip.Thiết bị MPC5645S là một phần của gia đình thiết bị MPC56xxS dựa trên Power Architecture®. This family has been designed with an emphasis on providing cost-effective and high quality graphics capabilities in order to satisfy the increasing market demand for color Thin Film Transistor (TFT) displays within the vehicle cockpitCác chức năng cụm truyền thống, chẳng hạn như lái xe đo, đếm thời gian thực và tạo âm thanh cũng được tích hợp trên mỗi thiết bị.

Danh sách tính năng
• Hai phiên bản, 32-bit Power Architecture Book E phù hợp
CPU core complex (e200z4d)
Đơn vị quản lý bộ nhớ (MMU)
4 KB, bộ nhớ cache hướng dẫn 2/4
• 2 MB bộ nhớ flash ECC trên chip với:
️ Bộ điều khiển bộ nhớ flash
️ Các bộ đệm trước khi lấy
• 64 KB trên chip ECC SRAM
• 1 MB trên chip đồ họa không ECC SRAM với hai cổng
bộ điều khiển SRAM đồ họa
• Đơn vị bảo vệ bộ nhớ (MPU) với tối đa 16 mô tả khu vực
và 32-byte vùng hạt để cung cấp cơ bản
quyền truy cập bộ nhớ và đảm bảo tách
giữa các mã và dữ liệu khác nhau
• Bộ điều khiển ngắt (INTC) với 181 thiết bị ngoại vi
ngắt nguồn và tám ngắt phần mềm
• Hai vòng khóa pha điều chỉnh tần số (FMPLL)
FMPLL chính (FMPLL0) cung cấp đồng hồ hệ thống lên đến 125 MHz
FMPLL phụ trợ (FMPLL1) có sẵn để sử dụng thay thế,
nguồn đồng hồ điều chỉnh hoặc không điều chỉnh đến
Mô-đun eMIOS, QuadSPI và đồng hồ thay thế cho DCU
và DCU-Lite để tạo đồng hồ pixel
• Kiến trúc chuyển đổi thanh ngang cho phép truy cập đồng thời các thiết bị ngoại vi,
bộ nhớ flash hoặc RAM từ nhiều bus
chủ
• Bộ điều khiển truy cập bộ nhớ trực tiếp tăng cường 16 kênh (eDMA)
với nhiều nguồn yêu cầu chuyển giao sử dụng DMA
Bộ đa kênh kênh
• Boot Assist Module (BAM) với 8 KB ROM dành riêng cho nhúng
mã khởi động hỗ trợ các tùy chọn khởi động bao gồm
tải mã khởi động qua một liên kết hàng loạt (CAN hoặc SCI)
• Hai đơn vị điều khiển màn hình (DCU3 và DCULite) để điều khiển trực tiếp
ổ dẫn tối đa hai màn hình TFT LCD lên đến XGA
quyết định
• Bộ điều khiển thời gian (TCON) và giao diện RSDS cho mô-đun DCU3
• 2D OpenVG 1.1 và gia tốc đồ họa raster (GFX2D)
• Video Input Unit (VIU2) hỗ trợ 8/10 bit ITU656
đầu vào video, chuyển đổi YUV sang RGB, giảm kích thước video,
loại bỏ sự trộn lẫn, điều chỉnh độ tương phản và điều chỉnh độ sáng.
• Bộ điều khiển DRAM hỗ trợ DRAM DDR1, DDR2 và LPDDR1
• Máy điều khiển động cơ bước (SMC)
️ Các trình điều khiển dòng điện cao cho tối đa sáu thước đo cụm công cụ
được điều khiển trong cấu hình cầu H kép đầy đủ
¢ Mô-đun phát hiện quay trở lại không của động cơ bước
¢ Khám phá mạch ngắn của động cơ bước
• Mô-đun tạo âm thanh (SGM)
Máy trộn 4 kênh
Hỗ trợ phát lại sóng PCM và âm thanh tổng hợp
Các đầu ra PWM hoặc I2S tùy chọn
• Hai mô-đun hệ thống đầu vào đầu ra mô-đun nâng cao 16 kênh (eMIOS)
Hỗ trợ một phạm vi 16-bit Input Capture, Output Compare, Pulse
Phương thức điều chỉnh chiều rộng và giải mã hình vuông
chức năng
• Bộ chuyển đổi analog sang số 10 bit (ADC)
với thời gian chuyển đổi tối đa là 1 μs
️ Tối đa 20 kênh nội bộ
️ Tối đa 8 kênh bên ngoài
• Ba mô-đun giao diện ngoại vi (DSPI) Deserial Serial
cho liên lạc hoàn toàn song song, đồng bộ, với
thiết bị bên ngoài
• QuadSPI bộ điều khiển bộ nhớ flash hàng loạt (Tiếp tục...)
