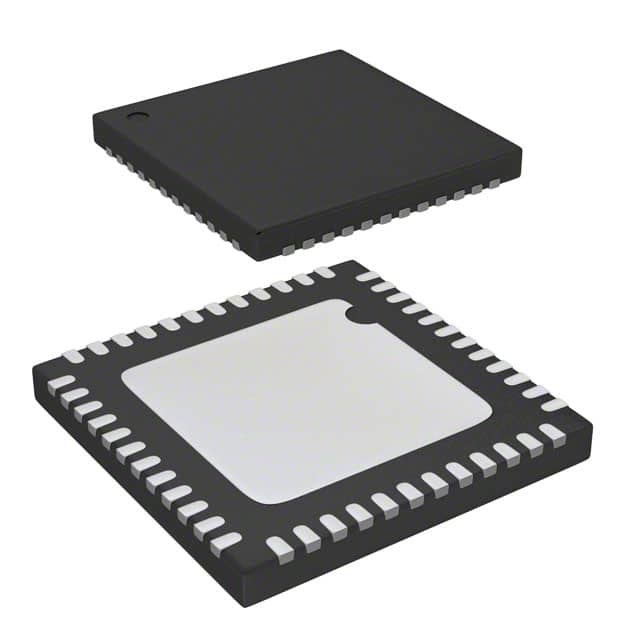

C8051F501-IM IC MCU 8BIT 64KB FLASH 48QFN Phòng thí nghiệm Silicon

Tổng quan hệ thống

Gia đình thiết bị C8051F52x/F52xA/F53x/F53xA là các MCU hệ thống tín hiệu hỗn hợp trên chip tích hợp đầy đủ, năng lượng thấp. Các tính năng nổi bật được liệt kê dưới đây. Xem Bảng 1.1 cho lựa chọn đặc điểm sản phẩm cụ thể.

■ lõi vi điều khiển tương thích 8051 tốc độ cao (tối đa 25 MIPS)

■ Giao diện gỡ lỗi trong hệ thống, tốc độ đầy đủ, không xâm nhập (trên chip)
■ ADC thực 12-bit 200 ksps với multiplexer analog và tối đa 16 đầu vào analog
■ Máy dao động nội bộ 24,5 MHz có thể lập trình chính xác trong phạm vi ± 0.5% trên phạm vi nhiệt độ và cho điện áp VDD lớn hơn hoặc bằng với đầu ra tối thiểu của bộ điều chỉnh điện áp trên chip ở thiết lập thấp. Máy dao động trong phạm vi + 1,0% cho điện áp VDD dưới cài đặt đầu ra tối thiểu này.
■ Tối đa 7680 byte bộ nhớ Flash trên chip
■ 256 byte RAM trên chip
■ Các giao diện hàng loạt UART và SPI được cải tiến được triển khai trong phần cứng
■ LIN 2.1 ngoại vi (hoàn toàn tương thích ngược, chế độ chủ và nô lệ)
■ Ba bộ đếm thời gian 16 bit
■ Bộ đếm / bộ đếm thời gian có thể lập trình (PCA) với ba mô-đun chụp / so sánh và chức năng Watchdog Timer
■ Khởi động lại nguồn điện trên chip, màn hình VDD và cảm biến nhiệt độ
■ Máy so sánh điện áp trên chip
■ Tối đa 16 cổng I/O

Các thiết bị ngoại vi tương tự

- 12 bit ADC
• Lượng truyền có thể lập trình lên đến 200 kps
• Đến 6/16 đầu vào bên ngoài
• Dữ liệu phụ thuộc vào cửa sổ interrupt generator
• Cảm biến nhiệt độ tích hợp
- So sánh
• Phản ứng thần kinh có thể lập trình và thời gian phản ứng
• Có thể cấu hình như nguồn đánh thức hoặc thiết lập lại
• Dòng điện thấp
- POR/Brownout Detector
- Điện áp tham chiếu 1.5 và 2.2 V (có thể lập trình)
Debug trên chip
- Các mạch gỡ lỗi trên chip tạo điều kiện cho việc gỡ lỗi toàn tốc độ, không xâm nhập trong hệ thống (Không cần mô phỏng)
- Cung cấp điểm dừng, bước đơn
- Kiểm tra / sửa đổi bộ nhớ và đăng ký
- Bộ phát triển hoàn chỉnh
Điện áp cung cấp 2,0 đến 5,25 V
- Cài đặt trong LDO điều chỉnh
lõi 8051 μC tốc độ cao
- Kiến trúc chỉ thị đường ống; thực hiện 70% các chỉ thị trong 1 hoặc 2 đồng hồ hệ thống
- Tối đa 25 MIPS thông lượng với 25 MHz đồng hồ hệ thống
- Máy xử lý gián đoạn mở rộng
Bộ nhớ
- 8/4/2 kB Flash; Byte trong hệ thống có thể lập trình trong 512 byte
- 256 byte RAM dữ liệu nội bộ
Thiết bị ngoại vi kỹ thuật số
- 16/6 cổng I / O; đẩy kéo hoặc thoát nước mở, dung nạp 5 V
- Hardware SPITM, và cổng serial UART
- LIN 2.1 Controller (Master và Slave có khả năng); không cần tinh thể
- Ba mục đích chung 16 bit đếm / bộ đếm
- Mô-đun đếm/đếm thời gian 16 bit có thể lập trình với ba mô-đun chụp/so sánh, WDT
Nguồn đồng hồ
- Máy dao động nội bộ: 24,5 MHz ± 0,5% chính xác hỗ trợ hoạt động UART và LIN-Master
- Máy dao động bên ngoài: Crystal, RC, C, hoặc Clock (1 hoặc 2 pin chế độ)
- Có thể chuyển đổi giữa các nguồn đồng hồ trên bay
Bao bì
- 10-pin DFN (3 x 3 mm)
- 20-pin QFN (4 x 4 mm)
- 20 pin TSSOP
Xây dựng ô tô đủ điều kiện
- Phạm vi nhiệt độ: 40 đến + 125 °C
