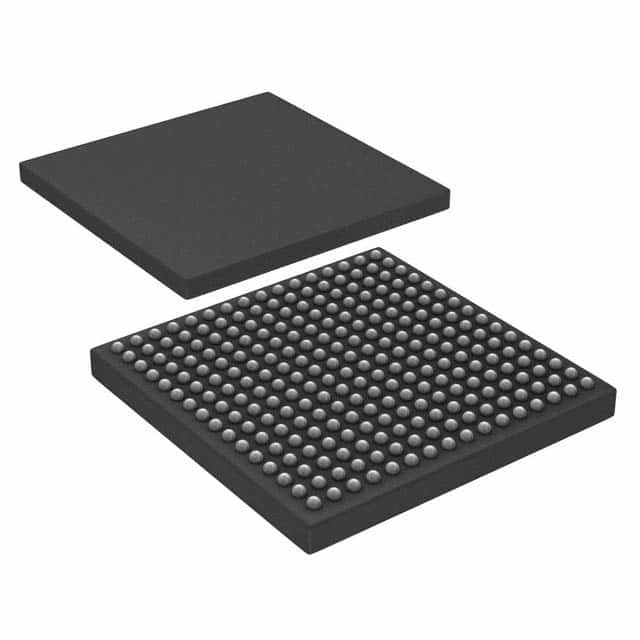

LPC1850FET256,551 IC MCU 32BIT ROMLESS 256LBGA N✖P USA Inc.

Mô tả chung

LPC1850/30/20/10 là các bộ vi điều khiển dựa trên ARM Cortex-M3 cho các ứng dụng nhúng.tính năng debug nâng cao, và mức độ tích hợp khối hỗ trợ cao.
LPC1850/30/20/10 hoạt động ở tần số CPU lên đến 180 MHz.CPU ARM Cortex-M3 kết hợp một đường ống dẫn 3 giai đoạn và sử dụng kiến trúc Harvard với các bus chỉ dẫn và dữ liệu cục bộ riêng biệt cũng như một bus thứ ba cho các thiết bị ngoại viCPU ARM Cortex-M3 cũng bao gồm một đơn vị prefetch nội bộ hỗ trợ phân nhánh suy đoán.
LPC1850/30/20/10 bao gồm tối đa 200 kB SRAM trên chip, giao diện Flash SPI quad (SPIFI), hệ thống con State Configurable Timer (SCT), hai bộ điều khiển USB tốc độ cao, Ethernet, LCD,một bộ điều khiển bộ nhớ bên ngoài, và nhiều thiết bị ngoại vi kỹ thuật số và tương tự.

Đặc điểm và lợi ích

■ lõi bộ xử lý
◆ Bộ xử lý ARM Cortex-M3, chạy ở tần số lên đến 180 MHz.
◆ Đơn vị bảo vệ bộ nhớ (MPU) tích hợp ARM Cortex-M3 hỗ trợ tám khu vực.
◆ ARM Cortex-M3 tích hợp Nested Vectored Interrupt Controller (NVIC).
◆ Nhập Interrupt (NMI) không thể che giấu.
◆ JTAG và Serial Wire Debug, theo dõi chuỗi, tám điểm ngắt và bốn điểm theo dõi.
◆ Hỗ trợ mô-đun theo dõi nâng cao (ETM) và bộ đệm theo dõi nâng cao (ETB).
◆ Hệ thống hẹn giờ.
■ Bộ nhớ trên chip
◆ 200 kB SRAM để sử dụng mã và dữ liệu.
◆ Nhiều khối SRAM với truy cập bus riêng biệt.
◆ 64 kB ROM chứa mã khởi động và trình điều khiển phần mềm trên chip.
◆ Bộ nhớ có thể lập trình một lần (OTP) 32 bit để sử dụng chung.
■ Đơn vị sản xuất đồng hồ
◆ Máy dao động tinh thể với phạm vi hoạt động từ 1 MHz đến 25 MHz.
◆ 12 MHz bộ dao động RC nội bộ được cắt giảm đến 1% độ chính xác trên nhiệt độ và
điện áp.
◆ Máy dao động tinh thể RTC cực thấp.
◆ Ba PLL cho phép hoạt động CPU lên đến tốc độ CPU tối đa mà không cần
một tinh thể tần số cao. PLL thứ hai được dành riêng cho USB tốc độ cao,
PLL thứ ba có thể được sử dụng như là PLL âm thanh.
◆ Khả năng đồng hồ.
■ Thiết bị ngoại vi kỹ thuật số có thể cấu hình:
◆ Hệ thống con State Configurable Timer (SCT) trên AHB.
◆ Global Input Multiplexer Array (GIMA) cho phép kết nối nhiều đầu vào và
đầu ra cho các thiết bị ngoại vi do sự kiện điều khiển như bộ hẹn giờ, SCT và ADC0/1.
■ Giao diện hàng loạt:
◆ Quad SPI Flash Interface (SPIFI) với dữ liệu 1, 2 hoặc 4 bit với tốc độ lên đến
52 MB/giây.
◆ 10/100T Ethernet MAC với giao diện RMII và MII và hỗ trợ DMA cho
thông lượng ở tải CPU thấp. Hỗ trợ IEEE 1588 thời gian đóng dấu / thời gian tiên tiến
Nhãn ấn (IEEE 1588-2008 v2).
◆ Một giao diện máy chủ / thiết bị / OTG USB 2.0 tốc độ cao với hỗ trợ DMA và
PHY tốc độ cao trên chip (USB0).
◆ Một giao diện máy chủ / thiết bị USB 2.0 tốc độ cao với hỗ trợ DMA, trên chip
giao diện PHY và ULPI tốc độ đầy đủ với PHY tốc độ cao bên ngoài (USB1).
◆ ¢ Phần mềm thử nghiệm điện giao diện USB được bao gồm trong ROM USB stack.
◆ Bốn 550 UART với hỗ trợ DMA: một UART với giao diện modem đầy đủ; một
UART với giao diện IrDA; ba USART hỗ trợ chế độ đồng bộ UART và một
Giao diện thẻ thông minh phù hợp với thông số kỹ thuật ISO7816.
◆ Tối đa hai bộ điều khiển C_CAN 2.0B với mỗi kênh.
Không bao gồm hoạt động của tất cả các thiết bị ngoại vi khác được kết nối với cùng một cầu nối xe buýt Xem
Hình 1 và Ref. 1.
◆ Hai bộ điều khiển SSP với hỗ trợ FIFO và đa giao thức.
hỗ trợ.
◆ Một giao diện Fast-mode Plus I2C-bus với chế độ màn hình và với I/O thoát nước mở
Pin phù hợp với đầy đủ các thông số kỹ thuật xe buýt I2C.
1 Mbit/s.
◆ Một giao diện xe buýt I2C tiêu chuẩn với chế độ màn hình và chân I/O tiêu chuẩn.
◆ Hai giao diện I2S với hỗ trợ DMA, mỗi người có một đầu vào và một đầu ra. (Tiếp tục...)
