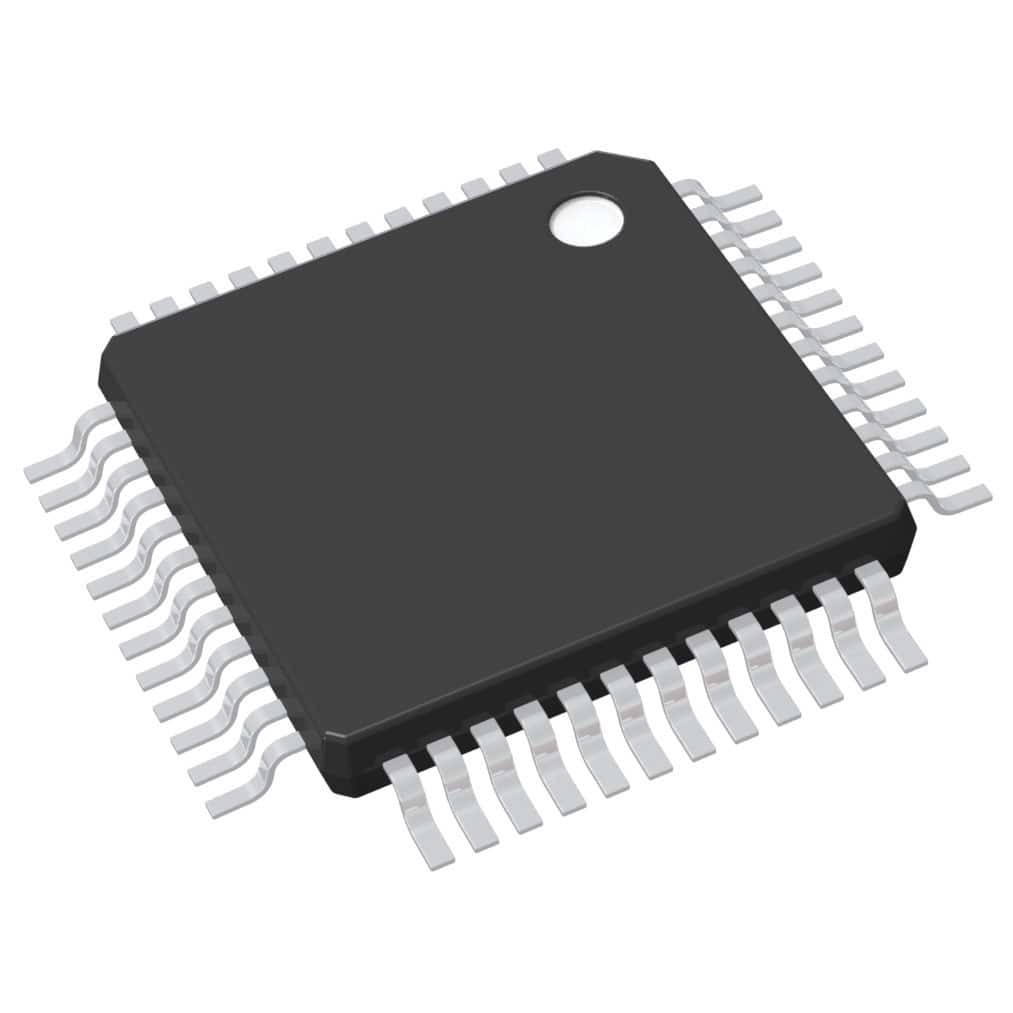

ATSAM3S1AB-AUR IC MCU 32BIT 64KB FLASH 48LQFP Công nghệ vi mạch

Mô tả

Dòng Atmels SAM3S là một thành viên của một gia đình các bộ vi điều khiển Flash 32-bit dựa trên bộ xử lý ARM Cortex-M3 hiệu suất cao.Nó hoạt động với tốc độ tối đa 64 MHz và có tối đa 256 Kbyte Flash và tối đa 48 Kbyte SRAMBộ thiết bị ngoại vi bao gồm cổng thiết bị USB tốc độ đầy đủ với bộ thu nhập nhúng, MCI tốc độ cao cho SDIO / SD / MMC,một giao diện Bus bên ngoài có bộ điều khiển bộ nhớ tĩnh cung cấp kết nối với SRAM, PSRAM, NOR Flash, LCD Module và NAND Flash, 2x USARTs, 2x UARTs, 2x TWIs, 3x SPI, I2S, cũng như 1 bộ đếm thời gian PWM, 6x bộ đếm thời gian 16 bit chung, RTC, ADC,một DAC 12 bit và một máy so sánh analog.

Đặc điểm

• Cốt lõi
ARM® Cortex®-M3 phiên bản 2.0 chạy ở tốc độ lên đến 64 MHz
Đơn vị bảo vệ bộ nhớ (MPU)
Bộ chỉ dẫn Thumb®-2
• Pin-to-pin tương thích với loạt AT91SAM7S (phiên bản 48 và 64 pin)
• Những ký ức
Từ 64 đến 256 Kbytes nhúng Flash, truy cập rộng 128 bit, tăng tốc bộ nhớ, một mặt phẳng
- Từ 16 đến 48 Kbyte SRAM nhúng
16 Kbytes ROM với các thói quen khởi động tích hợp (UART, USB) và các thói quen IAP
¢ Máy điều khiển bộ nhớ tĩnh 8 bit (SMC): hỗ trợ SRAM, PSRAM, NOR và NAND Flash
Đơn vị bảo vệ bộ nhớ (MPU)
• Hệ thống
️ Bộ điều chỉnh điện áp nhúng cho hoạt động nguồn cấp duy nhất
️ Khả năng thiết lập lại (POR), Máy phát hiện Brown-out (BOD) và Watchdog để hoạt động an toàn
- Quartz hoặc kim loại âm thanh dao động: 3 đến 20 MHz nguồn chính với phát hiện thất bại và tùy chọn năng lượng thấp 32,768 kHz cho RTC hoặc đồng hồ thiết bị
¢ Chất dao động RC bên trong 8/12 MHz chính xác cao với tần số mặc định 4 MHz để khởi động thiết bị.
Đồng hồ RC bên trong như đồng hồ thiết bị chế độ năng lượng thấp vĩnh viễn
Hai PLL lên đến 130 MHz cho đồng hồ thiết bị và cho USB
Cảm biến nhiệt độ
️ Tối đa 22 kênh DMA ngoại vi (PDC)
• Chế độ sử dụng năng lượng thấp
Chế độ ngủ và Backup, xuống còn 1,8 μA trong chế độ Backup
RTC năng lượng cực thấp
• Các thiết bị ngoại vi
Thiết bị USB 2.0: 12 Mbps, 2668 byte FIFO, tối đa 8 điểm kết thúc hai chiều.
- Tối đa 2 USART với chế độ ISO7816, IrDA®, RS-485, SPI, Manchester và Modem
2 UART 2 dây
️ Tối đa 2 Giao diện hai dây (I2C tương thích), 1 SPI, 1 bộ điều khiển đồng bộ hàng loạt (I2S), 1 Giao diện thẻ đa phương tiện tốc độ cao (SDIO / SD Card / MMC)
️ Tối đa 6 bộ đếm thời gian 16 bit 3 kênh với chế độ chụp, hình sóng, so sánh và PWM. Quadrature Decoder Logic và bộ đếm tăng/giảm 2 bit Gray Up/Down Counter cho Stepper Motor
4 kênh PWM 16 bit với đầu ra bổ sung, đầu vào lỗi, bộ đếm thời gian chết 12 bit cho điều khiển động cơ
- 32 bit Real-time Timer và RTC với tính năng lịch và báo động
️ Tối đa 15 kênh, ADC 1Msps với chế độ đầu vào khác biệt và giai đoạn tăng có thể lập trình
Một DAC 2 kênh 12 bit 1Msps
Một so sánh Analog với lựa chọn đầu vào linh hoạt, Hysteresis đầu vào có thể chọn
Đơn vị tính toán kiểm tra dư thừa chu kỳ 32 bit (CRCCU)
️ Viết sổ đăng ký được bảo vệ
• I/O
- Có tới 79 đường I/O có khả năng ngắt bên ngoài (sức nhạy cạnh hoặc mức độ), giải phóng, lọc trục trặc và kết thúc kháng cự hàng loạt
3 bộ điều khiển đầu vào / đầu ra song song 32 bit, chế độ chụp song song hỗ trợ DMA ngoại vi
• Các gói
- 100 chì LQFP, 14 x 14 mm, độ cao 0,5 mm/100 quả bóng TFBGA, 9 x 9 mm, độ cao 0,8 mm
LQFP 64 chì, 10 x 10 mm, độ cao 0,5 mm/64-pad QFN 9x9 mm, độ cao 0,5 mm
- 48 chì LQFP, 7 x 7 mm, độ cao 0,5 mm/48-pad QFN 7x7 mm, độ cao 0,5 mm
