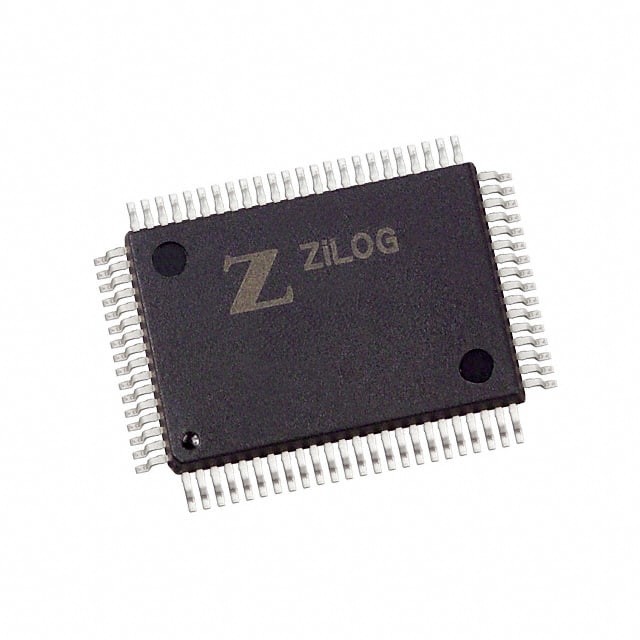

Z8F6423FT020SG IC MCU 8BIT 64KB FLASH 80QFP Zilog

Tổng quan

Các sản phẩm của Zilog Z8 Encore là sản phẩm đầu tiên trong dòng sản phẩm vi điều khiển Zilog dựa trên CPU eZ8 8-bit.Các sản phẩm XP F082A Series mở rộng dòng vi điều khiển 8-bit của ZilogKhả năng lập trình trong mạch Flash cho phép thời gian phát triển nhanh hơn và thay đổi chương trình trong lĩnh vực.Bộ ngoại vi phong phú của Z8 Encore! XP F082A Series làm cho nó phù hợp với nhiều ứng dụng bao gồm điều khiển động cơ, hệ thống an ninh, thiết bị gia dụng, thiết bị điện tử cá nhân và cảm biến.

Đặc điểm

Các tính năng chính của Z8 Encore! XP F082A Series bao gồm:
• 20 MHz eZ8 CPU
• Bộ nhớ Flash 1 KB, 2 KB, 4 KB hoặc 8 KB với khả năng lập trình trong mạch
• 256 B, 512 B, hoặc 1 KB RAM
• Tối đa 128B lưu trữ dữ liệu không dễ bay hơi (NVDS)
• Máy dao động chính xác bên trong được cắt giảm đến độ chính xác ± 1%
• Máy dao động tinh thể bên ngoài, hoạt động lên đến 20 MHz
• Tùy chọn 8-channel, 10 bit chuyển đổi từ analog sang kỹ thuật số (ADC)
• Cảm biến nhiệt độ tùy chọn trên chip
• Máy so sánh tương tự trên chip
• Bộ khuếch đại hoạt động năng lượng thấp tùy chọn trên chip (LPO)
• UART full-duplex
• Máy phát tốc độ baud UART (BRG) có thể được cấu hình và sử dụng như một bộ đếm thời gian 16-bit cơ bản
• Bộ mã hóa / giải mã hồng ngoại phù hợp với Hiệp hội dữ liệu hồng ngoại (IrDA), tích hợp
với UART
• Hai bộ hẹn giờ 16 bit nâng cao với khả năng chụp, so sánh và PWM
• Watchdog Timer (WDT) với bộ dao động RC nội bộ chuyên dụng
• Tối đa 20 ngắt vectorized
• 6 đến 25 chân I/O tùy thuộc vào gói
• Tối đa mười ba chân đầu vào dung nạp 5 V
• Tối đa 8 cổng có khả năng điều khiển trực tiếp LED mà không cần kháng cự giới hạn dòng
• Máy gỡ lỗi trên chip (OCD)
• Bảo vệ điện áp Brown-Out (VBO)
• Khám phá pin thấp có thể lập trình (LVD) (chỉ các thiết bị 8 chân)
• Các tham chiếu điện áp chính xác được tạo ra bởi Bandgap có sẵn cho ADC, comparator,
VBO và LVD
• Khởi động lại (POR)
• 2.7V đến 3.6V điện áp hoạt động
• Bao bì 8, 20 và 28 chân
• 0 °C đến + 70 °C và 40 °C đến + 105 °C cho phạm vi nhiệt độ hoạt động
