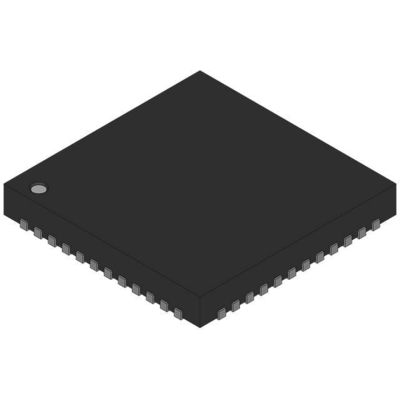

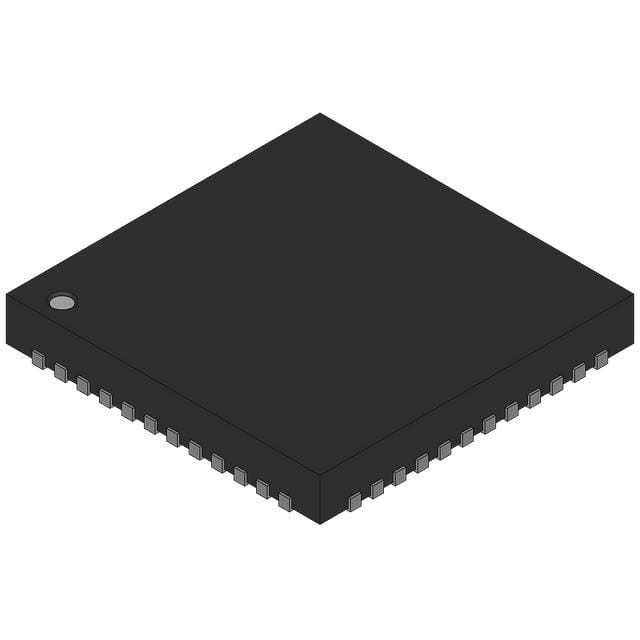

AT91SAM7S16-MU IC MCU 16/32BIT 16KB FLASH 48QFN Atmel

Mô tả

Atmel's AT91SAM7S là một loạt các bộ vi điều khiển Flash pin thấp dựa trên bộ vi xử lý ARM RISC 32 bit. Nó có Flash tốc độ cao và SRAM, một bộ thiết bị ngoại vi lớn, bao gồm cả USB 2.0 thiết bị (ngoại trừ AT91SAM7S32 và AT91SAM7S16), và một bộ đầy đủ các chức năng hệ thống giảm thiểu số lượng các thành phần bên ngoài.Thiết bị là một con đường di chuyển lý tưởng cho người dùng vi điều khiển 8-bit tìm kiếm hiệu suất bổ sung và bộ nhớ mở rộng.

Đặc điểm

• Tích hợp bộ xử lý ARM7TDMI® ARM® Thumb®
¢ Kiến trúc RISC 32 bit hiệu suất cao
¢ Bộ hướng dẫn 16-bit mật độ cao
️ Lãnh đạo trong MIPS/Watt
Hỗ trợ kênh truyền thông debugging
• Flash tốc độ cao bên trong
512 Kbytes (AT91SAM7S512) được tổ chức trong hai ngân hàng liền kề của 1024 trang 256 byte (cấp đôi)
256 Kbytes (AT91SAM7S256) Được tổ chức thành 1024 trang 256 byte (Single Plane)
128 Kbytes (AT91SAM7S128) Được tổ chức thành 512 trang với 256 byte (Single Plane)
64 Kbytes (AT91SAM7S64) Được tổ chức thành 512 trang 128 byte (Single Plane)
32 Kbytes (AT91SAM7S321/32) Được tổ chức thành 256 trang 128 byte (Single Plane)
16 Kbyte (AT91SAM7S161/16 Được tổ chức thành 256 trang 64 byte (Single Plane)
️ Truy cập một chu kỳ ở tốc độ lên đến 30 MHz trong điều kiện trường hợp tồi tệ nhất
️ Prefetch Buffer tối ưu hóa lệnh ngón tay cái ở tốc độ tối đa
Thời gian lập trình trang: 6 ms, bao gồm tự động xóa trang, thời gian xóa đầy đủ: 15 ms
10,000 chu kỳ ghi, khả năng lưu trữ dữ liệu 10 năm, khả năng khóa khu vực, Flash Security Bit
️ Giao diện lập trình Flash nhanh cho sản xuất khối lượng lớn
• SRAM tốc độ cao nội bộ, truy cập một chu kỳ với tốc độ tối đa
64 Kbyte (AT91SAM7S512/256)
32 Kbyte (AT91SAM7S128)
16 Kbyte (AT91SAM7S64)
8 Kbyte (AT91SAM7S321/32)
4 Kbyte (AT91SAM7S161/16)
• Bộ điều khiển bộ nhớ (MC)
¢ Bộ điều khiển đèn flash nhúng, trạng thái hủy và phát hiện sai đường
• Khởi động lại bộ điều khiển (RSTC)
Dựa trên Power-on Reset và Low-power Factory-calibrated Brown-out Detector
Cung cấp hình dạng tín hiệu đặt lại bên ngoài và đặt lại trạng thái nguồn
• Máy tạo đồng hồ (CKGR)
️ Máy dao động RC công suất thấp, Máy dao động trên chip từ 3 đến 20 MHz và một PLL
• Máy điều khiển quản lý năng lượng (PMC)
Khả năng tối ưu hóa năng lượng phần mềm, bao gồm chế độ đồng hồ chậm (dưới 500 Hz) và chế độ không hoạt động
3 tín hiệu đồng hồ bên ngoài có thể lập trình
• Bộ điều khiển ngắt tay tiên tiến (AIC)
️ Nguồn gián đoạn theo vector, ưu tiên tám cấp
2 (AT91SAM7S512/256/128/64/321/161) hoặc 1 (AT91SAM7S32/16) Nguồn ngắt bên ngoài và 1 Nguồn ngắt nhanh, bảo vệ ngắt giả
• Đơn vị gỡ lỗi (DBGU)
- UART 2 dây và hỗ trợ gián đoạn kênh truyền thông gỡ lỗi, ngăn chặn truy cập ICE có thể lập trình
Phương thức cho mục đích chung 2-cáp UART Serial Communications
• Máy đo thời gian tuần hoàn (PIT)
20 bit Programmable Counter cộng với 12 bit Interval Counter
• Chó bảo vệ cửa sổ (WDT)
– 12-bit key-protected Programmable Counter
Cung cấp tín hiệu đặt lại hoặc ngắt hệ thống
️ Trình đếm có thể được dừng lại trong khi bộ xử lý ở trạng thái gỡ lỗi hoặc chế độ không hoạt động
(Tiếp tục...)
