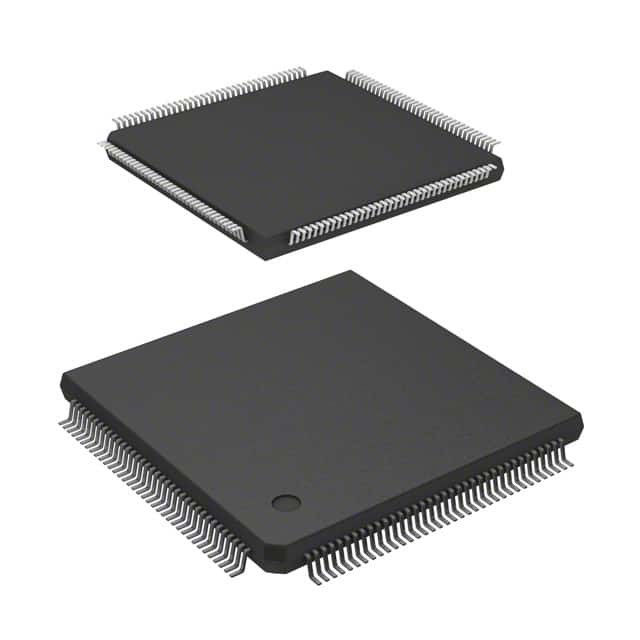

C167CRLMHABXQLA1 IC MCU 16BIT ROMLESS 144MQFP Công nghệ Infineon

Lời giới thiệu

C167CR là một dẫn xuất mới của gia đình Siemens C16x của các bộ vi điều khiển CMOS chip đơn đầy đủ tính năng.Nó kết hợp hiệu suất CPU cao (lên đến 10 triệu lệnh mỗi giây) với chức năng ngoại vi cao và khả năng IO nâng caoNó cũng cung cấp RAM tốc độ cao trên chip và tạo đồng hồ thông qua PLL.

Máy vi điều khiển 16 bit C167CR

● CPU hiệu suất cao 16-bit với 4-Bước Pipeline
● Thời gian chu kỳ hướng dẫn 100 ns ở 20 MHz CPU Clock
● 500 ns nhân (16 × 16 bit), 1 μs chia (32 / 16 bit)
● Thiết bị điều khiển bit Boolean được nâng cao
● Hướng dẫn bổ sung để hỗ trợ HLL và hệ điều hành
● Thiết kế dựa trên đăng ký với nhiều ngân hàng đăng ký biến
● Hỗ trợ chuyển đổi ngữ cảnh một chu kỳ
● Tạo đồng hồ thông qua PLL trên chip hoặc thông qua đầu vào đồng hồ trực tiếp
● Tối đa 16 MBytes Không gian địa chỉ tuyến tính cho mã và dữ liệu
● 2 KBytes RAM nội bộ trên chip (IRAM)
● 2 KBytes RAM mở rộng trên chip (XRAM)
● Đặc điểm xe buýt bên ngoài có thể lập trình cho các phạm vi địa chỉ khác nhau
● Xe buýt dữ liệu bên ngoài 8-bit hoặc 16-bit
● Multiplexed hoặc Demultiplexed bên ngoài địa chỉ / dữ liệu xe buýt
● Năm tín hiệu chọn chip có thể lập trình
● Hỗ trợ Trọng tài xe buýt giữ và giữ nhận
● Khu vực đăng ký chức năng đặc biệt trên chip 1024 byte
● Chế độ không hoạt động và tắt điện
● Các cơ sở truyền dữ liệu một chu kỳ 8 kênh được điều khiển gián đoạn thông qua bộ điều khiển sự kiện ngoại vi (PEC)
● Hệ thống ngắt đầu cấp độ ưu tiên 16 với 56 nguồn, Tốc độ lấy mẫu xuống còn 50 ns
● Chuyển đổi A / D 10 bit 16 kênh với Thời gian chuyển đổi 9,7 μs
● Hai đơn vị chụp/so sánh 16 kênh
● Đơn vị PWM 4 kênh
● Hai đơn vị bộ đếm thời gian đa chức năng với 5 bộ đếm thời gian
● Hai kênh hàng loạt (Tương đồng / không đồng bộ và đồng bộ tốc độ cao)
● On-Chip CAN Interface với 15 Message Objects (Full-CAN/Basic-CAN)
● Máy hẹn giờ có thể lập trình
● Tối đa 111 đường I/O mục đích chung, một phần với ngưỡng đầu vào có thể chọn và Hysteresis
● Được hỗ trợ bởi một sự giàu có của các công cụ phát triển như C-Compiler, Macro-Assembler Packages, Emulators, Evaluation Boards, HLL-Debuggers, Simulators, Logic Analyzer Disassemblers, Programming Boards
● Bootstrap Loader trên chip
● 144-Pin MQFP Package (EIAJ)
