C8051F301-GM IC MCU 8BIT 8KB FLASH 11QFN Phòng thí nghiệm Silicon

Tổng quan hệ thống

Các thiết bị C8051F300/1/2/3/4/5 là các MCU hệ thống tín hiệu hỗn hợp trên chip tích hợp đầy đủ. Các tính năng nổi bật được liệt kê dưới đây.

• lõi vi điều khiển tương thích 8051 tốc độ cao (lên đến 25 MIPS)
• Giao diện gỡ lỗi trong hệ thống, tốc độ đầy đủ, không xâm nhập (trên chip)
• True 8-bit 500 ksps 11-channel ADC với bộ khuếch đại gia tăng có thể lập trình và multiplexer tương tự
(Chỉ C8051F300/2)
• Máy dao động nội bộ 25 MHz có thể lập trình chính xác
•Tối đa 8kB bộ nhớ Flash trên chip
• 256 byte RAM trên chip
•SMBus / I2C và giao diện chuỗi UART nâng cao được triển khai trong phần cứng
• Ba bộ đếm thời gian 16 bit có mục đích chung
• Mảng đếm / bộ đếm thời gian có thể lập trình (PCA) với ba mô-đun chụp / so sánh và bộ đếm thời gian giám sát
chức năng
• Khởi động lại điện trên chip, VDDmonitor và cảm biến nhiệt độ
• So sánh điện áp trên chip
• Cổng I / O rộng byte (5 V dung nạp)

Các thiết bị ngoại vi tương tự

- 8 bit ADC (chỉ F300/2)
• Tối đa 500 kps
• Tối đa 8 đầu vào bên ngoài
• Lợi nhuận khuếch đại có thể lập trình 4, 2, 1 & 0.5
• VREF từ chân bên ngoài hoặc VDD
• Cảm biến nhiệt độ tích hợp
• Đầu vào khởi động chuyển đổi bên ngoài
- So sánh
• Phản ứng thần kinh có thể lập trình và thời gian phản ứng
• Có thể cấu hình như nguồn ngắt hoặc thiết lập lại
• Điện thấp (< 0,5 μA)

Debug trên chip
- On-chip debug mạch tạo điều kiện tốc độ đầy đủ, không xâm nhập trong hệ thống debug (không cần emulator)
- Cung cấp điểm ngắt, bước đơn, kiểm tra / sửa đổi bộ nhớ và đăng ký
- Hiệu suất cao hơn so với các hệ thống mô phỏng sử dụng chip ICE, ống mục tiêu và ổ cắm
- Bộ phát triển hoàn chỉnh

Điện áp cung cấp 2,7 đến 3,6 V
- Điện hoạt động điển hình: 6,6 mA @ 25 MHz; 14 μA @ 32 kHz
- Điện thông thường chế độ dừng: 0,1 μA
- Phạm vi nhiệt độ: 40 đến + 85 °C

lõi 8051 μc tốc độ cao

- Kiến trúc chỉ thị đường ống; thực hiện 70% các chỉ thị trong 1 hoặc 2 đồng hồ hệ thống
- Tối đa 25 MIPS thông lượng với 25 MHz đồng hồ
- Máy xử lý gián đoạn mở rộng

Bộ nhớ
- 256 byte RAM dữ liệu nội bộ
- Tối đa 8 kB (F300/1/2/3), 4 kB (F304), hoặc 2 kB (F305) Flash; 512 byte được dành riêng cho các thiết bị 8 kB

Thiết bị ngoại vi kỹ thuật số
- 8 cổng I / O; Tất cả 5 V dung nạp với dòng điện cao
- Hardware nâng cao UART và SMBus TM cổng hàng loạt
- 3 bộ đếm/đếm thời gian 16 bit
- 16-bit có thể lập trình bộ đếm mảng (PCA) với ba module chụp / so sánh
- Chế độ đồng hồ thời gian thực sử dụng PCA hoặc bộ đếm thời gian và nguồn đồng hồ bên ngoài

Nguồn đồng hồ
- Trình dao động nội bộ: 24,5 MHz với độ chính xác ± 2% hỗ trợ hoạt động UART
- Máy dao động bên ngoài: Crystal, RC, C, hoặc đồng hồ (1 hoặc 2 pin chế độ)
- Có thể chuyển đổi giữa các nguồn đồng hồ trên bay; hữu ích trong chế độ tiết kiệm năng lượng

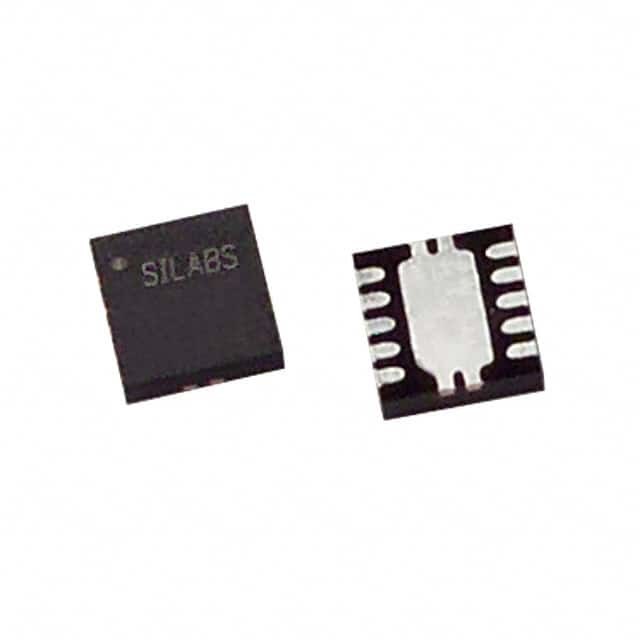

11-Pin Quad Flat không có chì (QFN) RoHS Package
- 3 x 3 mm dấu chân PWB
