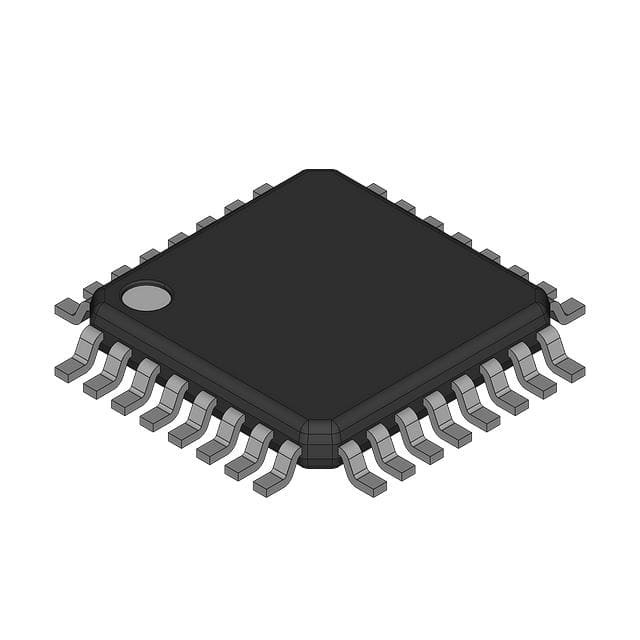

ATTINY28V-1AUR IC MCU 8BIT 2KB FLASH 32TQFP Atmel

Mô tả

ATtiny28 là một bộ điều khiển nhỏ 8-bit CMOS năng lượng thấp dựa trên kiến trúc AVR RISC. Bằng cách thực hiện các lệnh mạnh mẽ trong một chu kỳ đồng hồ duy nhất,ATtiny28 đạt được thông lượng gần 1 MIPS mỗi MHz, cho phép nhà thiết kế hệ thống tối ưu hóa mức tiêu thụ năng lượng so với tốc độ xử lý.

Đặc điểm

• Sử dụng kiến trúc AVR® RISC
• AVR ¢ Kiến trúc RISC hiệu suất cao và năng lượng thấp
90 chỉ thị mạnh mẽ hầu hết các chu kỳ đồng hồ đơn
32 x 8 Sổ đăng ký công việc chung
️ Tối đa 4 MIPS thông lượng ở 4 MHz
• Bộ nhớ chương trình không dễ bay hơi
2K byte bộ nhớ chương trình Flash
️ Độ bền: 1.000 chu kỳ ghi / xóa
Khóa chương trình cho Flash Program Data Security
• Các đặc điểm ngoại vi
- Ngắt và đánh thức khi có đầu vào ở mức thấp
Một bộ đếm thời gian 8 bit với máy Prescaler riêng biệt
️ So sánh tương tự trên chip
️ Bộ đếm thời gian theo dõi có thể lập trình với bộ dao động trên chip
️ Ứng dụng điều khiển LED dòng cao tích hợp với điều chế có thể lập trình
• Tính năng đặc biệt của bộ điều khiển vi mô
Chế độ hoạt động không hoạt động và chế độ tắt điện năng lượng thấp
Các nguồn gián đoạn bên ngoài và bên trong

️ Máy dao động RC được hiệu chỉnh bên trong
• Tiêu thụ năng lượng ở 1 MHz, 2V, 25°C
️ Hoạt động: 3,0 mA
Chế độ không hoạt động: 1,2 mA
Chế độ tắt điện: < 1 μA
• I/O và gói
11 Dòng I/O có thể lập trình, 8 Dòng đầu vào và trình điều khiển LED dòng điện cao
️ 28 dẫn PDIP, 32 dẫn TQFP, và 32 pad MLF
• Điện áp hoạt động
VCC: 1.8V - 5.5V cho ATtiny28V
VCC: 2.7V - 5.5V cho ATtiny28L
• Các cấp độ tốc độ
0 - 1,2 MHz cho ATtiny28V
0 - 4 MHz Đối với ATtiny28L
