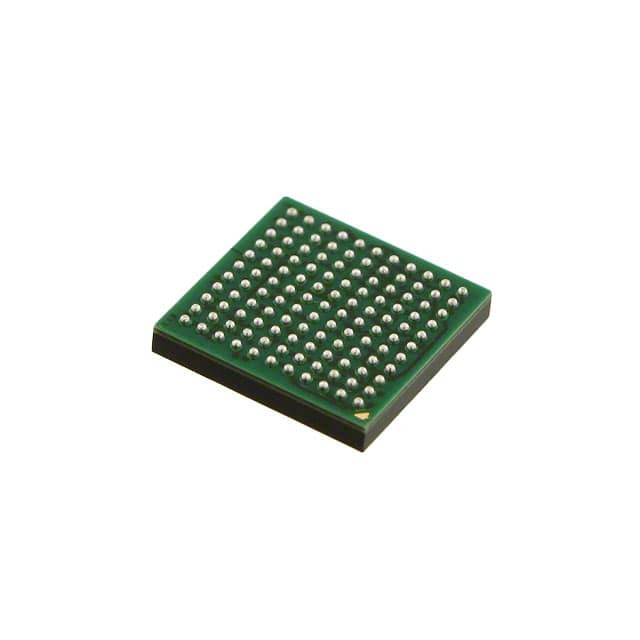

MK51DX128CMC7 IC MCU 32B 128KB FLASH 121MAPBGA N✖P USA Inc.

Đặc điểm

• Đặc điểm hoạt động
Phạm vi điện áp: 1,71 đến 3,6 V
Phạm vi điện áp ghi flash: 1,71 đến 3,6 V
-40 đến 85°C
• Hiệu suất
️ Tối đa 100 MHz lõi ARM Cortex-M4 với hướng dẫn DSP cung cấp 1,25 Dhrystone MIPS mỗi MHz
• Bộ nhớ và giao diện bộ nhớ
️ Tối đa 512 KB bộ nhớ flash chương trình trên các thiết bị không phải FlexMemory
¢ Lưu trữ flash chương trình lên đến 256 KB trên các thiết bị FlexMemory
¢ Tối đa 256 KB FlexNVM trên các thiết bị FlexMemory
4 KB FlexRAM trên các thiết bị FlexMemory
️ Tối đa 128 KB RAM
️ Giao diện lập trình hàng loạt (EzPort)
• Đồng hồ
️ Máy dao động tinh thể từ 3 đến 32 MHz
️ Máy dao động tinh thể 32 kHz
Động cơ đồng hồ đa năng
• Thiết bị ngoại vi hệ thống
- Nhiều chế độ năng lượng thấp để cung cấp tối ưu hóa năng lượng dựa trên các yêu cầu ứng dụng
Đơn vị bảo vệ bộ nhớ với bảo vệ đa chủ
- DMA 16 kênh, hỗ trợ tối đa 63 nguồn yêu cầu
¢ Máy giám sát bên ngoài
¢ Người giám sát phần mềm
Đơn vị báo thức rò rỉ thấp
• Các mô-đun bảo mật và toàn vẹn
¢ Mô-đun CRC phần cứng để hỗ trợ kiểm tra dư thừa chu kỳ nhanh
Số nhận dạng duy nhất 128 bit cho mỗi chip
• Giao diện người máy
¢ Bộ điều khiển LCD phân khúc hỗ trợ tối đa 40 mặt trước và 8 mặt sau, hoặc 44 mặt trước và 4 mặt sau, tùy thuộc vào kích thước gói
️ Giao diện cảm biến cảm ứng phần cứng năng lượng thấp (TSI)
️ Nhập/phát ra mục đích chung
• Các mô-đun tương tự
2 bộ ADC SAR 16 bit
¢ Bộ khuếch đại tăng cường có thể lập trình (PGA) (lên đến x64) tích hợp vào mỗi ADC
2 DAC 12 bit
2 bộ khuếch đại hoạt động
2 bộ khuếch đại transimpedance
3 máy so sánh tương tự (CMP) có DAC 6 bit và đầu vào tham chiếu có thể lập trình
Định nghĩa điện áp tham chiếu
• Máy tính thời gian
¢ Khối trì hoãn có thể lập trình
️ Điều khiển động cơ tám kênh / mục đích chung / PWM timer
2 bộ giải mã hình vuông 2 kênh / bộ đếm thời gian chung
️ Thời gian gián đoạn định kỳ
️ 16 bit bộ đếm thời gian năng lượng thấp
– Carrier modulator transmitter
Đồng hồ thời gian thực
• Giao diện truyền thông
¢ Bộ điều khiển On-the-Go tốc độ đầy đủ / thấp USB với bộ thu trên chip
3 mô-đun SPI
2 module I2C
5 mô-đun UART
¢ Bộ điều khiển máy chủ kỹ thuật số an toàn (SDHC)
️ Mô-đun I2S
