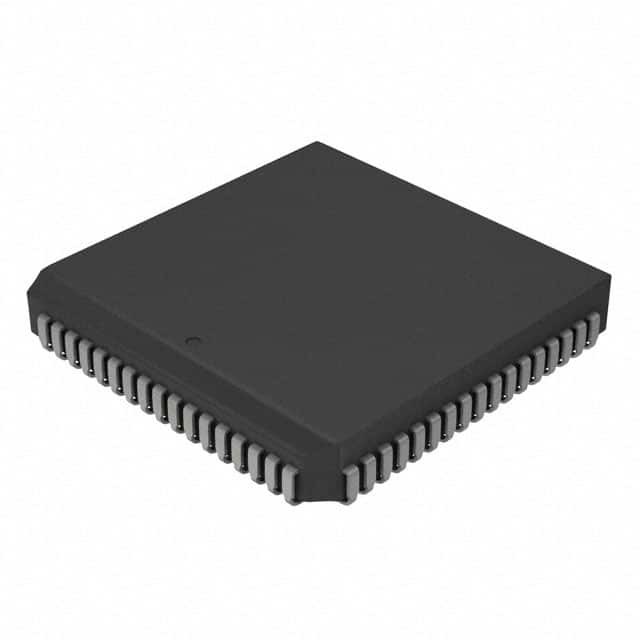

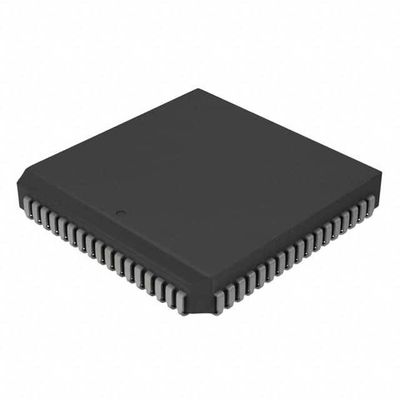

PIC18C801-I/L IC MCU 8BIT ROMLESS 84PLCC Công nghệ vi mạch

Tổng quan về thiết bị

Tài liệu này chứa thông tin cụ thể về thiết bị cho hai thiết bị sau:

1. PIC18C601

2. PIC18C801

PIC18C601 có sẵn trong các gói TQFP 64-pin và 68-pin PLCC.

Một cái nhìn tổng quan về các tính năng được hiển thị trong Bảng 1-1.
Biểu đồ khối thiết bị được cung cấp trong hình 1-1 cho cấu hình 64/68 pin và hình 1-2 cho cấu hình 80/84 pin.

CPU RISC hiệu suất cao:

• C trình biên dịch tối ưu hóa kiến trúc hướng dẫn tập hợp
• Bộ nhớ chương trình tuyến tính giải quyết tối đa 2 Mbytes
• Bộ nhớ dữ liệu tuyến tính giải quyết đến 4 Kbyte
• Tối đa 160 ns chu kỳ hướng dẫn:
- DC - 25 MHz đầu vào đồng hồ
- 4 MHz - 6 MHz đầu vào đồng hồ với PLL hoạt động
• Chỉ thị rộng 16 bit, đường dẫn dữ liệu rộng 8 bit
• Mức độ ưu tiên cho sự gián đoạn
• 8 x 8 đơn chu kỳ phần cứng nhân

Tính năng ngoại vi:

• Lưu điện cao / nguồn 25 mA/25 mA
• Tối đa 47 chân I/O với điều khiển hướng riêng
• Ba chân ngắt bên ngoài
• Mô-đun bộ đếm thời gian: bộ đếm thời gian 8 bit/16 bit / bộ đếm với bộ đếm thời gian 8 bit có thể lập trình
• Mô-đun Timer1: 16 bit timer/counter (giá cơ thời gian cho CCP)
• Mô-đun bộ đếm thời gian 2: bộ đếm thời gian 8 bit / bộ đếm thời gian với sổ đăng ký thời gian 8 bit
• Mô-đun bộ đếm thời gian 3: bộ đếm thời gian 16 bit / bộ đếm
• Tùy chọn đồng hồ dao động thứ cấp - Timer1/Timer3
• Hai mô-đun Capture/Compare/PWM (CCP) có thể được cấu hình như:
- Nhập ghi: 16-bit, tối đa 10 ns
- So sánh là 16-bit, tối đa độ phân giải 160 ns (TCY)
- PWM đầu ra: PWM độ phân giải là 1- đến 10-bit Max. PWM tần số. @:
Độ phân giải 8 bit = 99 kHz
Độ phân giải 10 bit = 24,4 kHz
• Master Synchronous Serial Port (MSSP) với hai chế độ hoạt động:
- 3 dây SPITM (Hỗ trợ tất cả 4 chế độ SPI)
- I2CTM Master và chế độ Slave
• Mô-đun USART có thể địa chỉ: Hỗ trợ ngắt trên bit địa chỉ

Tính năng tương tự nâng cao:

• Mô-đun chuyển đổi từ analog sang kỹ thuật số 10 bit (A/D) với:
- Tỷ lệ lấy mẫu nhanh
- Chuyển đổi có sẵn trong SLEEP
- DNL = ± 1 LSb, INL = ± 1 LSb
- Tối đa 12 kênh
• Mô-đun phát hiện điện áp thấp có thể lập trình (LVD)
#NAME?

Tính năng đặc biệt của vi điều khiển:

• Khởi động lại nguồn (POR), Thời gian khởi động nguồn (PWRT) và Thời gian khởi động dao động (OST)
• Watchdog Timer (WDT) với bộ dao động RC trên chip
• Boot RAM trên chip cho ứng dụng boot loader
• Chế độ giao diện bộ nhớ bên ngoài 8 hoặc 16 bit
• Tối đa hai tín hiệu chọn chip có thể lập trình phần mềm (CS1 và CS2)
• Một chip có thể lập trình I / O chọn tín hiệu (CSIO) để mở rộng I / O được lập bản đồ bộ nhớ
• Chế độ ngủ tiết kiệm năng lượng
• Các tùy chọn dao động khác nhau, bao gồm:
- 4X Phase Lock Loop (của bộ dao động chính)
- Nhập đồng hồ dao động thứ cấp (32 kHz)

Công nghệ CMOS:

• Công nghệ CMOS năng lượng thấp, tốc độ cao
• Thiết kế hoàn toàn tĩnh
• Phạm vi điện áp hoạt động rộng (2.0V đến 5.5V)
• Các phạm vi nhiệt độ công nghiệp và mở rộng
• Tiêu thụ năng lượng thấp
