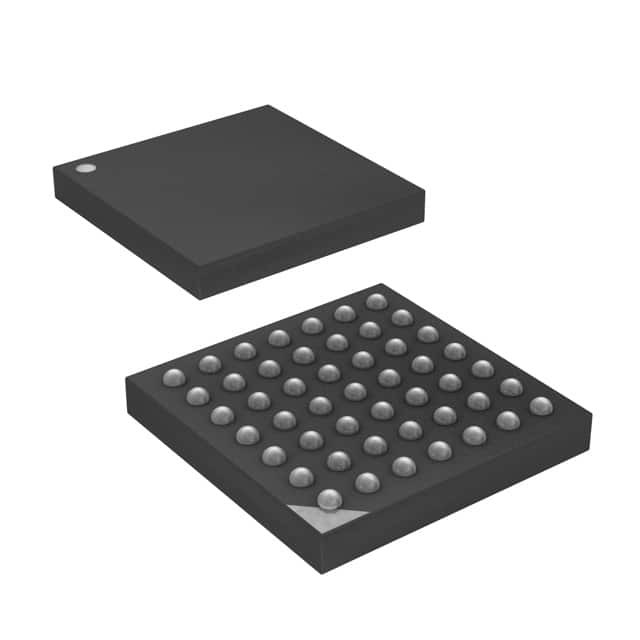

ATMEGA324PA-CU IC MCU 8BIT 32KB FLASH 49VFBGA Công nghệ vi mạch

Tổng quan

ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284P là một bộ vi điều khiển CMOS 8-bit năng lượng thấp dựa trên kiến trúc RISC nâng cao AVR. Bằng cách thực hiện các lệnh mạnh mẽ trong một chu kỳ đồng hồ duy nhất,ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284P đạt được thông lượng gần 1 MIPS mỗi MHz cho phép nhà thiết kế hệ thống tối ưu hóa mức tiêu thụ năng lượng so với tốc độ xử lý.

Đặc điểm

• Máy vi điều khiển AVR® 8-bit hiệu suất cao, năng lượng thấp
• Kiến trúc RISC tiên tiến
131 Chỉ thị mạnh mẽ ️ Hầu hết các chu kỳ thực hiện một giờ
32 x 8 sổ đăng ký làm việc chung
Khả năng hoạt động hoàn toàn tĩnh
️ Tối đa 20 MIPS thông lượng ở 20 MHz
️ On-chip 2 chu kỳ Multiplier
• Các phân đoạn bộ nhớ không dễ bay hơi bền cao
16/32/64/128K byte bộ nhớ chương trình Flash tự lập trình trong hệ thống
- 512B/1K/2K/4K bytes EEPROM
️ 1/2/4/16K Bytes SRAM nội bộ
️ Chu kỳ ghi / xóa: 10.000 Flash / 100.000 EEPROM
- Lưu trữ dữ liệu: 20 năm ở 85°C/ 100 năm ở 25°C (1)
Phần mã khởi động tùy chọn với các bit khóa độc lập
Lập trình trong hệ thống bằng chương trình khởi động trên chip
Hoạt động đọc trong khi viết thật sự
️ Khóa lập trình cho bảo mật phần mềm
• Giao diện JTAG (IEEE std. 1149.1 phù hợp)
Khả năng quét ranh giới theo tiêu chuẩn JTAG
Hỗ trợ gỡ lỗi trên chip
️ Lập trình Flash, EEPROM, Fuses và Lock Bits thông qua giao diện JTAG
• Các đặc điểm ngoại vi
2 bộ đếm thời gian 8 bit với Prescaler riêng biệt và so sánh chế độ
Một bộ đếm thời gian 16 bit với Prescaler riêng biệt, Chế độ so sánh và Chế độ chụp
️ Trình đếm thời gian thực với dao động riêng biệt
6 kênh PWM
8 kênh, 10 bit ADC
Chế độ chênh lệch với gia tăng có thể lựa chọn ở mức 1x, 10x hoặc 200x
️ Biểu diện chuỗi hai dây theo định hướng byte

️ Master/Slave SPI Serial Interface
¢ Bộ đếm thời gian có thể lập trình với bộ dao động trên chip riêng biệt
️ So sánh tương tự trên chip
¢ Ngắt và đánh thức khi thay pin
• Tính năng đặc biệt của bộ điều khiển vi mô
️ Khởi động lại nguồn và phát hiện Brown-out có thể lập trình
️ Máy dao động RC được hiệu chỉnh bên trong
Các nguồn gián đoạn bên ngoài và bên trong
6 chế độ ngủ: không hoạt động, giảm tiếng ồn ADC, tiết kiệm điện, tắt điện, chờ và
Chế độ chờ kéo dài
• I/O và gói
32 Dòng I/O có thể lập trình
️ 40 pin PDIP, 44 dẫn TQFP, 44 pad VQFN/QFN/MLF
44-pad DRQFN
VFBGA 49 quả bóng
• Điện áp hoạt động
- 1,8 - 5,5V
• Các cấp độ tốc độ
0 - 4 MHz @ 1,8 - 5,5V
0 - 10 MHz @ 2,7 - 5,5V
️ 0 - 20 MHz @ 4,5 - 5,5V
• Tiêu thụ năng lượng ở 1 MHz, 1,8V, 25°C
️ Hoạt động: 0,4 mA
Chế độ tắt điện: 0,1μA
Chế độ tiết kiệm năng lượng: 0,6μA (bao gồm 32 kHz RTC)
