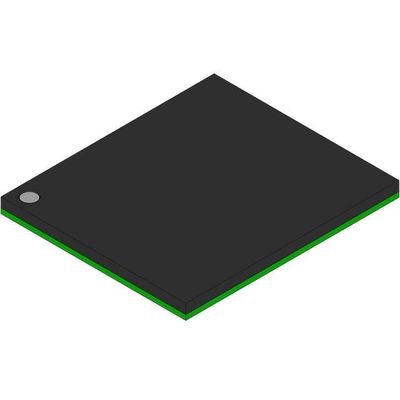

CY8C21434-24LTXIKA IC MCU 8BIT 8KB FLASH 32QFN Tập đoàn bán dẫn Cypress

Thông tin tổng quan về chức năng của PSoC

Gia đình PSoC bao gồm nhiều thiết bị điều khiển trên chip. Các thiết bị này được thiết kế để thay thế nhiều thành phần hệ thống dựa trên MCU truyền thống bằng một thiết bị lập trình chip đơn chi phí thấp.Các thiết bị PSoC bao gồm các khối logic tương tự và kỹ thuật số có thể cấu hình, và kết nối liên kết có thể lập trình. Kiến trúc này cho phép người dùng tạo các cấu hình ngoại vi tùy chỉnh phù hợp với các yêu cầu của từng ứng dụng. Ngoài ra,CPU nhanh, bộ nhớ chương trình flash, bộ nhớ dữ liệu SRAM và I / O có thể cấu hình được bao gồm trong một loạt các gói và gói thuận tiện.

Đặc điểm

■ Máy xử lý kiến trúc Harvard mạnh mẽ:
- M8C Processor Tốc độ lên đến 24 MHz
8x8 nhân, 32 bit tích lũy
️ Lượng năng lượng thấp ở tốc độ cao
Động lực 3.0V đến 5.25V
️ Phạm vi nhiệt độ công nghiệp: -40°C đến +85°C
■ Các thiết bị ngoại vi tiên tiến (PSoC® Blocks)
6 khối PSoC tương tự cung cấp:
• ADC 8-bit đơn hoặc kép
• Các máy so sánh (tối đa 4 máy)
¢ Tối đa tám khối PSoC kỹ thuật số cung cấp:
• 8 đến 32 bit Timers, Counters, và PWMs
• Hỗ trợ chế độ One Shot, Multi Shot trong bộ hẹn giờ và PWM
• PWM với hỗ trợ Deadband trong một khối số
• Đăng ký ca, CRC và PRS
• UART Full Duplex
• Nhiều chủ hoặc nô lệ SPI, hỗ trợ chiều dài dữ liệu biến: 8 đến 16 bit
• Có thể được kết nối với tất cả các phím GPIO
Các thiết bị ngoại vi phức tạp do kết hợp các khối
Hỗ trợ chức năng thay đổi cho phát hiện FSK
Hỗ trợ tính năng đồng bộ hóa mạnh mẽ.
■ ADC SAR tốc độ cao 10 bit với mẫu và giữ tối ưu hóa cho điều khiển nhúng
■ Chi tiết, Thời gian lập trình:
️ Máy dao động nội bộ ± 5% 24/48 MHz trên phạm vi nhiệt độ công nghiệp
️ Độ chính xác cao 24 MHz với tùy chọn 32 kHz Crystal và PLL
️ Ứng dụng biến động bên ngoài tùy chọn, lên đến 24 MHz
️ Máy dao động bên trong / bên ngoài để giám sát và ngủ
■ Bộ nhớ trên chip linh hoạt:
️ Lưu trữ chương trình Flash lên đến 16K Bytes 50.000 chu kỳ xóa / ghi
Kho lưu trữ dữ liệu SRAM lên đến 1K byte
¢ Chương trình hàng loạt trong hệ thống (ISSP)
️ Cập nhật Flash một phần
️ Phương thức bảo vệ linh hoạt
️ EEPROM Emulation trong Flash
■ Tài nguyên CapSense® tối ưu hóa:
Hai IDAC hỗ trợ lên đến 640 μA Nguồn điện để thay thế kháng cự bên ngoài
2 tài nguyên đồng hồ dành riêng cho CapSense:
• CSD_CLK: 1/2/4/8/16/32/128/256 Tiết xuất từ SYSCLK
• CNT_CLK: 1/2/4/8 Derive from CSD_CLK
¢ Đặt riêng 16 bit Timer/Counter cho CapSense quét
Hỗ trợ hai kênh CSD quét đồng thời
■ Cấu hình chân có thể lập trình:
25 mA Sink, 10 mA Nguồn trên tất cả GPIO
️ Kéo lên, kéo xuống, High Z, Strong, hoặc chế độ ổ cắm cống mở trên tất cả GPIO
️ Tối đa 38 đầu vào tương tự trên GPIO
¢ Khởi động cấu hình trên tất cả các GPIO
■ Tài nguyên hệ thống bổ sung:
I2CTM Slave, Master, và MultiMaster đến 400 kHz
Hỗ trợ tính năng địa chỉ phần cứng
️ Chó canh và đồng hồ ngủ
Khám phá điện áp thấp có thể cấu hình bởi người dùng
¢ Vòng mạch giám sát tích hợp
️ Đề xuất điện áp chính xác trên chip
Hỗ trợ RTC Block vào logic ngoại vi kỹ thuật số
