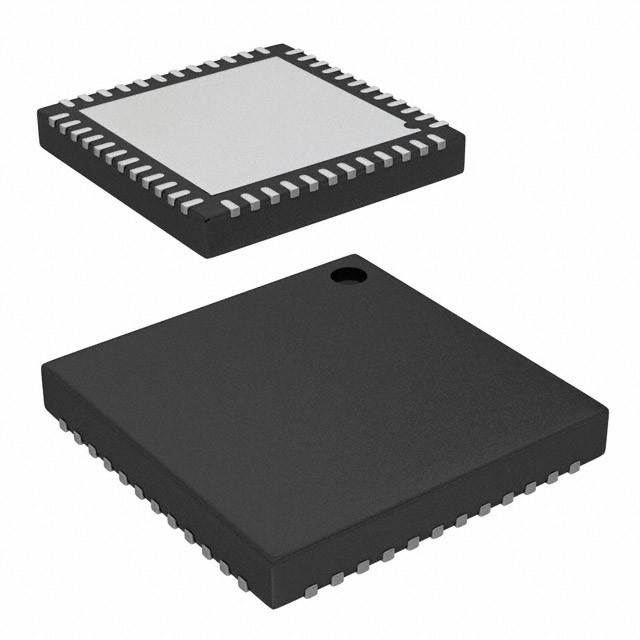

CY8C3246LTI-162T IC MCU 8BIT 64KB FLASH 48QFN Công nghệ Infineon

Mô tả chung

Với loạt các khối có thể cấu hình độc đáo, PSoC® 3 là một giải pháp cấp hệ thống thực sự cung cấp đơn vị vi điều khiển (MCU), bộ nhớ, chức năng ngoại vi tương tự và kỹ thuật số trong một con chip duy nhất.Gia đình CY8C32 cung cấp một phương pháp hiện đại của việc thu thập tín hiệu, xử lý tín hiệu và điều khiển với độ chính xác cao, băng thông cao và độ linh hoạt cao.

Đặc điểm

■ lõi CPU đơn chu kỳ 8051
□ Hoạt động DC đến 50 MHz
□ Làm phép nhân và phân
□ Bộ nhớ chương trình flash, lên đến 64 KB, 100.000 chu kỳ ghi, lưu trữ 20 năm và nhiều tính năng bảo mật
□ Cache flash 512 byte
□ Tối đa 8KB mã sửa lỗi flash (ECC) hoặc bộ nhớ cấu hình
□ Tối đa 8 KB SRAM
□ Tối đa 2 KB bộ nhớ chỉ đọc có thể lập trình (EEPROM) có thể xóa bằng điện, chu kỳ 1 M và lưu trữ 20 năm
□ Truy cập bộ nhớ trực tiếp 24 kênh (DMA) với truy cập bus đa lớp AHB [1]
• Các mô tả và ưu tiên liên kết có thể lập trình
• Hỗ trợ chuyển tải băng thông cao 32-bit
■ Điện áp thấp, năng lượng cực thấp
D Phạm vi điện áp hoạt động rộng: 0,5 V đến 5,5 V
D Máy điều chỉnh tăng hiệu suất cao từ đầu ra 0,5V qua 1,8V đến 5,0V
D 0,8 mA ở 3 MHz, 1,2 mA ở 6 MHz và 6,6 mA ở 50 MHz
D Các chế độ năng lượng thấp bao gồm:
• Chế độ ngủ 1-μA với đồng hồ thời gian thực (RTC) và ngắt phát hiện điện áp thấp (LVD)
• Chế độ ngủ đông 200-nA với lưu trữ RAM
■ Hệ thống I/O đa năng
□ 28 đến 72 I/O (62 GPIO, tám đầu vào/rất ra đặc biệt (SIO), hai USBIO[2])
□ Bất kỳ GPIO nào cho bất kỳ thiết bị ngoại vi kỹ thuật số hoặc tương tự nào
□ Động cơ trực tiếp LCD từ bất kỳ GPIO nào, lên đến 46×16 phân đoạn [2]
□ Hỗ trợ CapSense® từ bất kỳ GPIO nào [3]
D Đường điện áp giao diện I/O từ 1,2-V đến 5,5-V, lên đến bốn lĩnh vực
□ IRQ có thể che đậy, độc lập trên bất kỳ chân hoặc cổng nào
□ Chống các biến thể khác nhau
□ Tất cả GPIO có thể cấu hình như thoát nước mở cao / thấp, kéo lên / kéo xuống, cao Z hoặc đầu ra mạnh
□ Tình trạng chân GPIO có thể cấu hình được khi khởi động lại (POR)
D 25 mA sink trên SIO
■ Thiết bị ngoại vi số
D 16 đến 24 khối kỹ thuật số phổ quát dựa trên PLD có thể lập trình (UDB)
□ Full-speed (FS) USB 2.0 12 Mbps sử dụng bộ dao động nội bộ [2]
□ Tối đa bốn bộ đếm thời gian, bộ đếm và PWM có thể cấu hình 16 bit
□ Thư viện các thiết bị ngoại vi tiêu chuẩn
• Máy đếm thời gian 8-, 16-, 24-, và 32 bit, máy đếm và PWM
• Giao diện ngoại vi hàng loạt (SPI), máy thu phát không đồng bộ phổ quát (UART) và I2C
• Nhiều loại khác có sẵn trong danh mục
□ Thư viện các thiết bị ngoại vi tiên tiến
• Kiểm tra dư thừa theo chu kỳ (CRC)
• Máy tạo chuỗi ngẫu nhiên giả (PRS)
• Bus mạng liên kết địa phương (LIN) 2.0
• Bộ giải mã hình vuông
■ Thiết bị ngoại vi tương tự (1.71 V VDDA 5.5 V)
□ 1,024 V ± 0,9 phần trăm điện áp tham chiếu bên trong qua 40 °C đến + 85 °C
□ ADC delta-sigma có thể cấu hình với độ phân giải từ 8 đến 12 bit
• Giai đoạn tăng có thể lập trình: ×0,25 đến ×16
• Chế độ 12 bit, 192-ksps, tỷ lệ tín hiệu 66-dB đối với tiếng ồn và biến dạng (SINAD), ± 1-bit INL / DNL
D Một IDAC 8 bit, 8 Msp hoặc 1 Msp VDAC
□ Hai máy so sánh với thời gian phản ứng 95 ns
□ Hỗ trợ của CapSense
■ Lập trình, gỡ lỗi và theo dõi
□ Giao diện JTAG (4-wire), serial wire debug (SWD) (2-wire) và single wire viewer (SWV)
D Tám địa chỉ và một điểm ngắt dữ liệu
□ Bộ đệm theo dõi lệnh 4-KB
□ Chương trình khởi động được hỗ trợ thông qua I2C, SPI, UART, USB và các giao diện khác
■ Định giờ chính xác, có thể lập trình
□ Máy dao động nội bộ từ 3 đến 24MHz trên phạm vi nhiệt độ và điện áp đầy đủ
□ Máy dao động tinh thể từ 4 đến 25MHz cho độ chính xác PPM tinh thể
□ Tạo đồng hồ PLL nội bộ lên đến 50 MHz
□ Máy dao động thủy tinh đồng hồ 32,768 kHz
□ Máy dao động nội bộ năng lượng thấp ở 1, 33 và 100 kHz
■ Nhiệt độ và bao bì
D ¥40°C đến +85°C nhiệt độ công nghiệp
□ SSOP 48 pin, 48 pin QFN, 68 pin QFN và 100 pin TQFP gói tùy chọn
