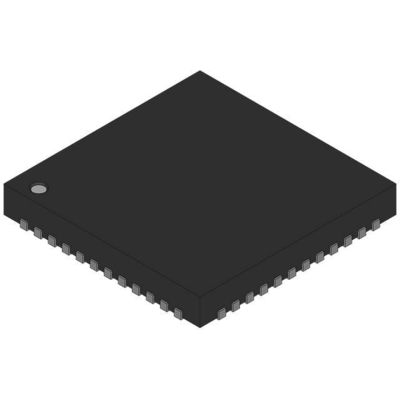

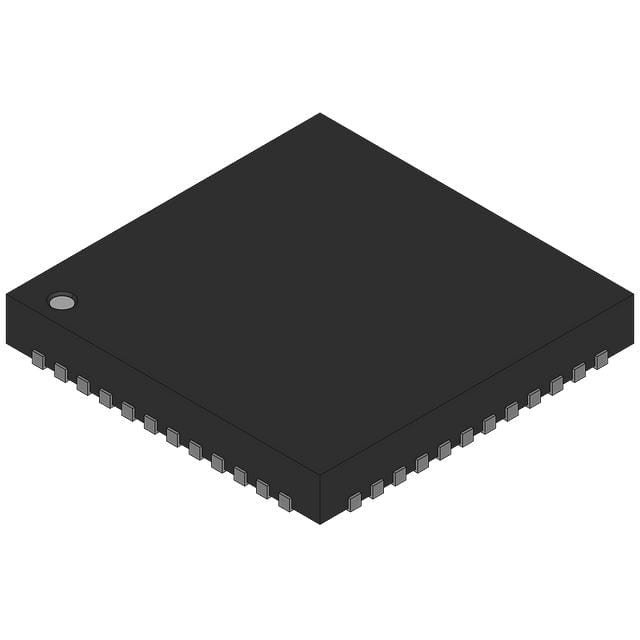

AT32UC3L016-ZAUT IC MCU 32BIT 16KB FLASH 48QFN Atmel

Mô tả

Atmel® AVR® AT32UC3L0128/256 là một bộ vi điều khiển hệ thống trên chip hoàn chỉnh dựa trên bộ xử lý AVR32 UC RISC chạy ở tần số lên đến 50MHz.AVR32 UC là một lõi vi xử lý 32 bit RISC hiệu suất cao, được thiết kế cho các ứng dụng nhúng nhạy cảm về chi phí, đặc biệt nhấn mạnh vào mức tiêu thụ năng lượng thấp, mật độ mã cao và hiệu suất cao.
Bộ vi xử lý thực hiện bộ phận bảo vệ bộ nhớ (MPU) và bộ điều khiển ngắt nhanh và linh hoạt để hỗ trợ các hệ điều hành hiện đại và thời gian thực.Đơn vị truy cập an toàn (SAU) được sử dụng cùng với MPU để cung cấp bảo mật và tính toàn vẹn cần thiết.

Đặc điểm

• Máy vi điều khiển Atmel® AVR® 32 bit hiệu suất cao, năng lượng thấp
¢ Bộ hướng dẫn RISC đơn chu kỳ nhỏ gọn bao gồm hướng dẫn DSP
Đọc, sửa đổi, ghi hướng dẫn và thao tác bit nguyên tử
Khả năng hoạt động
• Tối đa 64DMIPS chạy ở tốc độ 50MHz từ Flash (1 Flash Wait State)
• Tối đa 36DMIPS chạy ở tốc độ 25MHz từ Flash (0 Flash Wait State)
Đơn vị bảo vệ bộ nhớ (MPU)
• Đơn vị truy cập an toàn (SAU) cung cấp bảo vệ thiết bị ngoại vi được xác định bởi người dùng
• Công nghệ picoPower® để tiêu thụ năng lượng cực thấp
• Hệ thống xe buýt đa phân cấp
¢ Chuyển dữ liệu hiệu suất cao trên các xe buýt riêng biệt để tăng hiệu suất
12 kênh DMA ngoại vi cải thiện tốc độ giao tiếp ngoại vi
• Flash tốc độ cao bên trong
Phiên bản 256Kbyte và 128Kbyte
¢ Truy cập một chu kỳ lên đến 25MHz
Công nghệ FlashVault cho phép hỗ trợ thư viện an toàn được lập trình trước cho các ứng dụng người dùng cuối
️ Prefetch Buffer tối ưu hóa thực thi lệnh ở tốc độ tối đa
- 100.000 chu kỳ ghi, khả năng lưu trữ dữ liệu 15 năm
Khóa bảo mật flash và khu vực cấu hình được xác định bởi người dùng
• SRAM tốc độ cao nội bộ, truy cập một chu kỳ ở tốc độ đầy đủ
32Kbytes
• Bộ điều khiển ngắt (INTC)
Dịch vụ gián đoạn chậm tự động với ưu tiên có thể lập trình
• Máy điều khiển gián đoạn bên ngoài (EIC)
• Hệ thống sự kiện ngoại vi để truyền thông ngoại vi trực tiếp đến ngoại vi
• Chức năng hệ thống
️ Quản lý năng lượng và đồng hồ
¢ Chế độ tiết kiệm năng lượng khi đi ngủ
¢ Máy dao động RC hệ thống nội bộ (RCSYS)
️ 32 KHz dao động
️ Máy dao động đa chức năng, vòng khóa pha (PLL) và vòng khóa tần số kỹ thuật số (DFLL)
• Chiếc đồng hồ đồng hồ (WDT)
• Máy hẹn giờ không đồng bộ (AST) với khả năng đồng hồ thời gian thực
Hỗ trợ chế độ đếm hoặc lịch
• Máy đo tần số (FREQM) để đo chính xác tần số đồng hồ
• Sáu kênh 16 bit Timer / Counter (TC)
️ Các đầu vào đồng hồ bên ngoài, PWM, chụp và các khả năng đếm khác nhau
• Các kênh PWM trên tất cả các chân I/O (PWMA)
PWM 8 bit với đồng hồ nguồn lên đến 150MHz
• Bốn máy thu và phát đồng bộ/không đồng bộ (USART)
Động cơ phát điện Baudrate độc lập, hỗ trợ SPI
Hỗ trợ bắt tay phần cứng
• Một giao diện ngoại vi hàng loạt Master / Slave (SPI) với tín hiệu Chip Select
Có thể giải quyết tối đa 15 SPI Slave
• Hai giao diện hai dây chủ và hai nô lệ (TWI), tương thích I2C 400kbit/s
• Một bộ chuyển đổi 8 kênh từ analog sang kỹ thuật số (ADC) với độ phân giải lên đến 12 bit
Cảm biến nhiệt độ bên trong
• Tám máy so sánh tương tự (AC) với phát hiện cửa sổ tùy chọn
• Capacitive Touch (CAT)
¢ Việc thu thập cảm ứng Atmel® AVR® QTouch® và Atmel® AVR® QMatrix được hỗ trợ phần cứng
Hỗ trợ chụp QTouch và QMatrix từ cảm biến cảm ứng dung lượng
• Hỗ trợ thư viện QTouch
️ Nút cảm ứng, thanh trượt và bánh xe có dung lượng
️ QTouch và QMatrix
• Hệ thống gỡ lỗi không xâm nhập trên chip
Nexus Class 2+, Runtime Control, không xâm nhập dữ liệu và theo dõi chương trình
AWire Single-pin Trace và Debug Interface Muxed với Reset Pin
NanoTrace cung cấp khả năng theo dõi thông qua JTAG hoặc giao diện dây
• 48 pin TQFP/QFN/TLLGA (36 GPIO Pins)
• Năm chân I/O High-drive
• Cung cấp điện 1.62-3.6 V đơn
