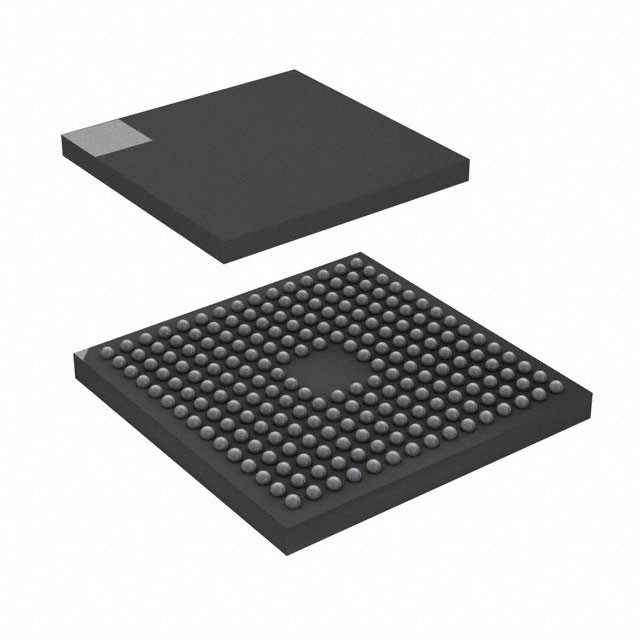

STM32F746NGH6 IC MCU 32BIT 1 MB FLASH 216TFBGA STMicroelectronics

Mô tả

Các thiết bị STM32F745xx và STM32F746xx được xây dựng xung quanh lõi RISC 32-bit hiệu suất cao ARM® Cortex®-M7, có thể chạy ở tốc độ lên đến 216 MHz.lõi Cortex®-M7 có một đơn vị dấu phẩy nổi duy nhất (SFPU) hỗ trợ tất cả các chỉ dẫn xử lý dữ liệu ARM® đơn chính xác và định dạng dữ liệuNó cũng bao gồm một bộ đầy đủ các hướng dẫn DSP cũng như một đơn vị bảo vệ bộ nhớ (MPU), cải thiện bảo mật chương trình.Các thiết bị STM32F745xx và STM32F746xx kết hợp bộ nhớ nhúng tốc độ cao với bộ nhớ Flash lên đến 1 Mbyte, 320 Kbyte SRAM (bao gồm 64 Kbyte RAM TCM dữ liệu cho dữ liệu thời gian thực quan trọng), 16 Kbyte RAM TCM hướng dẫn (đối với các thói quen thời gian thực quan trọng),4 Kbyte SRAM dự phòng có sẵn trong chế độ năng lượng thấp nhất, và một loạt các I / O nâng cao và thiết bị ngoại vi kết nối với hai xe buýt APB, hai xe buýt AHB,một ma trận bus đa-AHB 32 bit và kết nối liên kết AXI đa lớp hỗ trợ truy cập bộ nhớ nội bộ và bên ngoài.

Đặc điểm

• lõi: CPU ARM® 32 bit Cortex®-M7 với FPU, tăng tốc thời gian thực thích nghi (ART Accelerator TM) và bộ nhớ cache L1: bộ nhớ cache dữ liệu 4KB và bộ nhớ cache hướng dẫn 4KB,cho phép thực hiện trạng thái chờ 0 từ bộ nhớ Flash nhúng và bộ nhớ bên ngoài, tần số lên đến 216 MHz, MPU, 462 DMIPS/2.14 DMIPS/MHz (Dhrystone 2.1), và hướng dẫn DSP.
• Những ký ức
️ Tối đa 1MB bộ nhớ Flash
1024 byte bộ nhớ OTP
SRAM: 320KB (bao gồm 64KB RAM TCM dữ liệu cho dữ liệu thời gian thực quan trọng) + 16KB RAM TCM hướng dẫn (đối với các thói quen thời gian thực quan trọng) + 4KB SRAM sao lưu (có sẵn trong chế độ năng lượng thấp nhất)
¢ Bộ điều khiển bộ nhớ bên ngoài linh hoạt với tối đa 32-bit bus dữ liệu: SRAM, PSRAM, SDRAM/LPSDR SDRAM, bộ nhớ NOR/NAND
• Quad-SPI chế độ kép
• Giao diện song song LCD, chế độ 8080/6800
• Bộ điều khiển LCD-TFT lên đến độ phân giải XGA với Chrom-ART Accelerator TM chuyên dụng để tạo nội dung đồ họa nâng cao (DMA2D)
• Quản lý đồng hồ, thiết lập lại và cung cấp
️ 1.7V đến 3.6V ứng dụng cung cấp và I/O
Đơn vị chỉ định:
️ Điện USB chuyên dụng
️ Máy dao động tinh thể từ 4 đến 26 MHz
️ RC nội bộ 16 MHz được trang bị tại nhà máy (1% độ chính xác)
️ Máy dao động 32 kHz cho RTC với hiệu chuẩn
️ RC 32 kHz bên trong với hiệu chuẩn
• Lượng năng lượng thấp
Chế độ ngủ, dừng và chờ
Cung cấp VBAT cho RTC, 32 × 32 bit backup register + 4KB backup SRAM
• 3 × 12 bit, 2.4 MSPS ADC: tối đa 24 kênh và 7.2 MSPS trong chế độ nối ba
• Máy chuyển đổi D / A 2 × 12 bit
• Tối đa 18 bộ đếm thời gian: tối đa 13 bộ đếm thời gian 16 bit (1x bộ đếm thời gian 16 bit năng lượng thấp có sẵn trong chế độ dừng) và hai bộ đếm thời gian 32 bit,mỗi cái với tối đa 4 đầu vào mã hóa IC/OC/PWM hoặc đếm xung và bình phương (tiếp theo). Tất cả 15 bộ đếm thời gian chạy lên đến 216 MHz. 2x Watchdogs, bộ đếm thời gian SysTick

• DMA chung: bộ điều khiển DMA 16 dòng với FIFO và hỗ trợ bùng nổ
• Chế độ gỡ lỗi
¢ Giao diện SWD & JTAG
Cortex®-M7 Trace MacrocellTM
• Tối đa 168 cổng I/O có khả năng ngắt
️ Tối đa 164 I/O nhanh lên đến 108 MHz
️ Tối đa 166 5 V dung nạp
• Tối đa 25 giao diện liên lạc
️ Tối đa 4× giao diện I2C (SMBus / PMBus)
️ Tối đa 4 USARTs / 4 UARTs (27 Mbit / s, giao diện ISO7816, LIN, IrDA, điều khiển modem)
️ Tối đa 6 SPI (tối đa 50 Mbit / s), 3 với I2S đơn giản được hỗ trợ cho độ chính xác lớp âm thanh thông qua PLL âm thanh nội bộ hoặc đồng hồ bên ngoài
2 x Cục quản lý cao cấp (serial audio interface)
2 × CANs (2.0B hoạt động) và giao diện SDMMC
️ Giao diện SPDIFRX
HDMI-CEC
• Kết nối tiên tiến
¢ Thiết bị tốc độ đầy đủ USB 2.0 / máy chủ / bộ điều khiển OTG với chip PHY
USB 2.0 thiết bị tốc độ cao / tốc độ đầy đủ / máy chủ / bộ điều khiển OTG với DMA chuyên dụng, PHY và ULPI tốc độ đầy đủ trên chip
10/100 Ethernet MAC với DMA chuyên dụng: hỗ trợ phần cứng IEEE 1588v2, MII/RMII
• Giao diện máy ảnh song song 8 đến 14 bit lên đến 54 Mbyte/s
• Máy phát số ngẫu nhiên thực sự
• Đơn vị tính toán CRC
• RTC: độ chính xác thứ hai, lịch phần cứng
• ID duy nhất 96 bit
