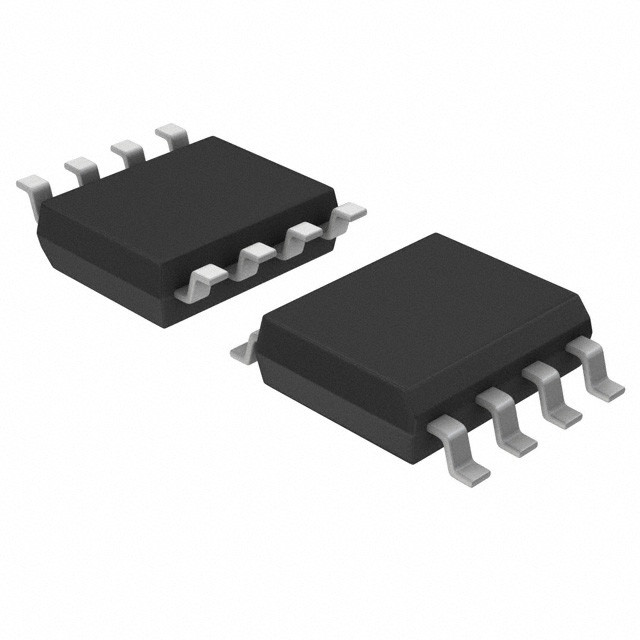

MC9S08PL4CSC IC MCU 8BIT 4KB FLASH 8SOIC N✖P USA Inc.

Đặc điểm chính

• Đơn vị xử lý trung tâm 8-bit S08 (CPU)
️ Tối đa 20 MHz bus ở 2,7 V đến 5,5 V
phạm vi nhiệt độ từ -40 °C đến 105 °C
Hỗ trợ tối đa 40 nguồn ngắt / thiết lập lại
Hỗ trợ đến bốn mức gián đoạn lồng
️ Bộ nhớ trên chip
¢ Tối đa 16 KB flash đọc / chương trình / xóa trên đầy đủ
điện áp hoạt động và nhiệt độ
¢ Tối đa 256 byte EEPROM; khu vực xóa 2 byte;
chương trình và xóa trong khi thực hiện flash
️ Tối đa 2048 byte bộ nhớ truy cập ngẫu nhiên
Bảo vệ truy cập Flash và RAM
• Chế độ tiết kiệm năng lượng
Một chế độ dừng năng lượng thấp; giảm năng lượng chờ
chế độ
¢ Đồng hồ ngoại vi cho phép đăng ký có thể vô hiệu hóa đồng hồ để
không sử dụng mô-đun, giảm dòng; cho phép đồng hồ
vẫn được bật cho các thiết bị ngoại vi cụ thể trong chế độ stop3
• Đồng hồ
¢ Máy dao động (XOSC) - Pierce điều khiển vòng lặp
máy dao động; kính cộng hưởng tinh thể hoặc gốm
31.25 kHz đến 39.0625 kHz hoặc 4 MHz đến 20 MHz
Nguồn đồng hồ nội bộ (ICS) - chứa tần số
Loop khóa (FLL) được điều khiển bởi bên trong hoặc bên ngoài
tham chiếu; cắt tỉa chính xác tham chiếu nội bộ
cho phép độ lệch 1% trong phạm vi nhiệt độ 0
°C đến 70 °C và sai lệch 2% trên toàn bộ
nhiệt độ hoạt động; tối đa 20 MHz
• Bảo vệ hệ thống
️ Chó canh với nguồn đồng hồ độc lập
- Khám phá điện áp thấp với thiết lập lại hoặc ngắt;
Điểm bay có thể lựa chọn
- Khám phá mã hoạt động bất hợp pháp với thiết lập lại
- Khám phá địa chỉ bất hợp pháp với thiết lập lại
• Hỗ trợ phát triển
️ Giao diện gỡ lỗi nền một dây
Khả năng điểm ngắt để cho phép ba điểm ngắt
thiết lập trong quá trình gỡ lỗi trong mạch

chứa hai máy so sánh và chín chế độ kích hoạt
• Các thiết bị ngoại vi
ACMP - một so sánh analog với cả hai dương tính
và đầu vào âm; ngắt được chọn riêng biệt
về sản lượng so sánh tăng và giảm; lọc
ADC - 12 kênh, độ phân giải 12 bit; 2,5 μs
thời gian chuyển đổi; bộ đệm dữ liệu có tùy chọn
watermark; chức năng so sánh tự động; nội bộ
kênh tham chiếu băng tần; hoạt động trong chế độ dừng;
kích hoạt phần cứng tùy chọn
¢ CRC - kiểm tra dư thừa chu kỳ có thể lập trình
mô-đun
FTM - hai mô-đun điều chế bộ đếm thời gian linh hoạt bao gồm
một 6-channel và một 2-channel; 16-bit
đếm; mỗi kênh có thể được cấu hình cho đầu vào
thu thập, so sánh đầu ra, cạnh hoặc trung tâm
Chế độ PWM
¢ IIC - Một mô-đun mạch tích hợp; tối đa 400
kbps; hoạt động đa chủ; nô lệ có thể lập trình
địa chỉ; hỗ trợ chế độ phát sóng và 10 bit
giải quyết; hỗ trợ SMBUS và PMBUS
MTIM - Một bộ đếm thời gian modulo với prescaler 8-bit và
ngắt quá tải
RTC - bộ đếm thời gian thực 16 bit (RTC)
SCI - hai giao diện liên lạc hàng loạt (SCI/
UART) mô-đun tùy chọn 13-bit break; full duplex
không quay trở lại không (NRZ); hỗ trợ mở rộng LIN
SPI - một giao diện thiết bị ngoại vi 8 bit (SPI)
Các mô-đun; hoàn toàn hai chiều hoặc một dây hai chiều;
chế độ master hoặc slave
️ TSI - hỗ trợ tối đa 16 điện cực bên ngoài;
kích hoạt quét phần mềm hoặc phần cứng có thể cấu hình; hoàn toàn
hỗ trợ thư viện phần mềm cảm ứng N✖P;
Khả năng đánh thức MCU từ chế độ stop3
• Input/Output
¢ Tối đa 37 GPIO bao gồm một chân chỉ đầu ra
Một mô-đun ngắt bàn phím 8 bit (KBI)
2 chân đầu ra mở
4 chân thùng bồn với dòng điện cực cao hỗ trợ 20 mA nguồn / dòng bồn
• Tùy chọn gói
LQFP 44 chân
LQFP 32 chân
️ SOIC 20 pin; TSSOP 20 pin
️ 16-pin TSSOP
