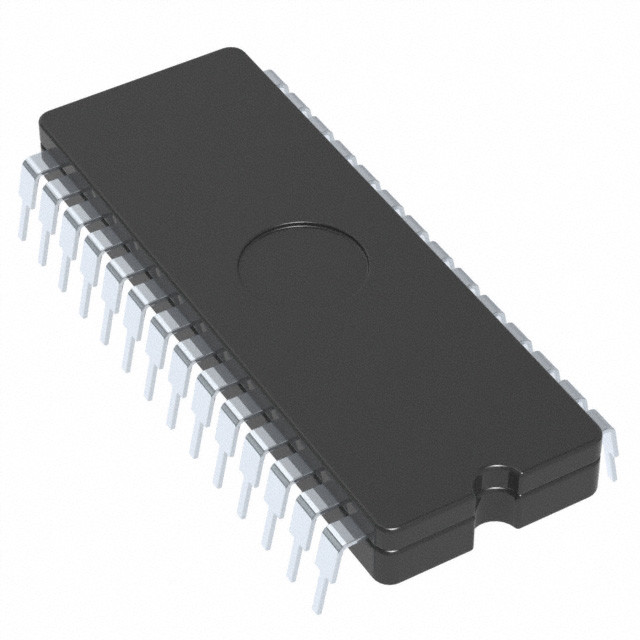

PIC16F57-I/P IC MCU 8BIT 3KB FLASH 28DIP Công nghệ vi mạch

Mô tả chung

PIC16F5X từ Microchip Technology là một gia đình vi điều khiển CMOS chi phí thấp, hiệu suất cao, 8-bit, hoàn toàn tĩnh, dựa trên Flash.Nó sử dụng một kiến trúc RISC với chỉ 33 chỉ dẫn một từ / một chu kỳ. Tất cả các hướng dẫn là một chu kỳ ngoại trừ các nhánh chương trình có hai chu kỳ. PIC16F5X cung cấp hiệu suất cao hơn nhiều so với các đối thủ cạnh tranh trong cùng một hạng giá.Các hướng dẫn rộng 12 bit rất đối xứng dẫn đến 2Bộ lệnh dễ sử dụng và dễ nhớ làm giảm đáng kể thời gian phát triển.

CPU RISC hiệu suất cao:

• Chỉ có 33 chỉ dẫn chỉ có một từ để học
• Tất cả các hướng dẫn là một chu kỳ ngoại trừ các nhánh chương trình có hai chu kỳ
• Cột phần cứng sâu hai cấp
• Chế độ địa chỉ trực tiếp, gián tiếp và tương đối cho dữ liệu và hướng dẫn
• Tốc độ hoạt động:
- DC 20 MHz tốc độ đồng hồ
- DC: 200 ns thời gian chu kỳ hướng dẫn
• Bộ nhớ chương trình Flash trên chip:
- 512 x 12 trên PIC16F54
- 2048 x 12 trên PIC16F57
- 2048 x 12 trên PIC16F59
• Sổ đăng ký mục đích chung (SRAM):
- 25 x 8 trên PIC16F54
- 72 x 8 trên PIC16F57
- 134 x 8 trên PIC16F59

Tính năng đặc biệt của vi điều khiển:

• Khởi động lại (POR)
• Đặt lại thiết bị (DRT)
• Watchdog Timer (WDT) với bộ dao động RC trên chip riêng cho hoạt động đáng tin cậy
• Bảo vệ mã lập trình
• Chế độ ngủ tiết kiệm năng lượng
• In-Circuit Serial ProgrammingTM (ICSPTM)
• Các tùy chọn dao động có thể lựa chọn:
- RC: Máy dao động RC chi phí thấp
- XT: tinh thể tiêu chuẩn / cộng hưởng
- HS: Nhịp độ cao tinh thể / cộng hưởng
- LP: tiết kiệm năng lượng, tinh thể tần số thấp
• Các gói:
- 18-pin PDIP và SOIC cho PIC16F54
- 20 pin SSOP cho PIC16F54
- PDIP 28 chân, SOIC và SSOP cho PIC16F57
- 40 pin PDIP cho PIC16F59
#NAME?

Tính năng năng lượng thấp:

• Điện hoạt động:
- 170 μA @ 2V, 4 MHz, điển hình
- 15 μA @ 2V, 32 kHz, điển hình
• Hiện tại chờ:
- 500 nA @ 2V, điển hình

Tính năng ngoại vi:

• 12/20/32 chân I/O:
- Kiểm soát hướng riêng
- Nguồn dòng điện cao / bể bơi
• Đồng hồ thời gian thực 8 bit (TMR0) với bộ định dạng 8 bit có thể lập trình

Công nghệ CMOS:

• Phạm vi điện áp hoạt động rộng:
- Công nghiệp: 2.0V đến 5.5V
- Mở rộng: 2.0V đến 5.5V
• Phạm vi nhiệt độ rộng:
- Công nghiệp: -40 °C đến 85 °C
- Mở rộng: -40 °C đến 125 °C
• Flash bền cao:
- 100K ghi / xóa chu kỳ
- > 40 năm
