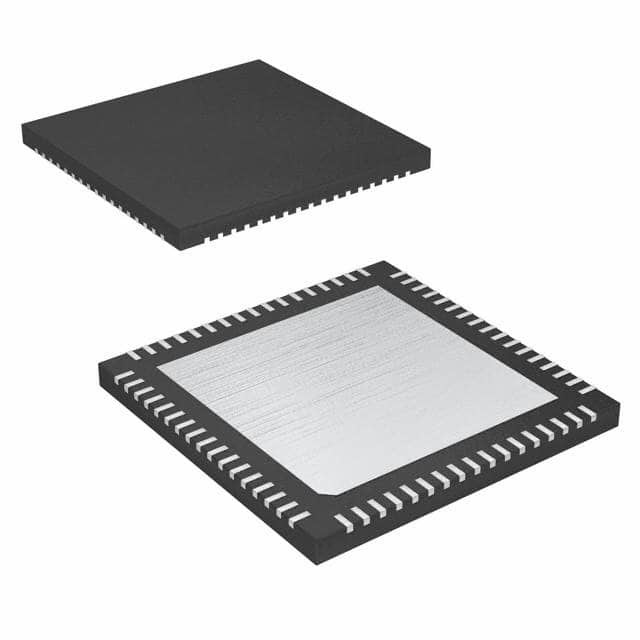

CY8C5268LTI-LP030 IC MCU 32BIT 256KB FLASH 68QFN Công nghệ Infineon

Mô tả chung

PSoC® 5LP là một hệ thống nhúng có thể lập trình thực sự trên chip, tích hợp các thiết bị ngoại vi tương tự và kỹ thuật số có thể cấu hình, bộ nhớ và một bộ vi điều khiển trên một chip duy nhất.Kiến trúc PSoC 5LP tăng hiệu suất thông qua:
■ lõi 32 bit ARM Cortex-M3 cộng với bộ điều khiển DMA ở tốc độ lên đến 80 MHz
■ Lượng điện cực thấp với phạm vi điện áp rộng nhất trong ngành
■ Các thiết bị ngoại vi kỹ thuật số và tương tự có thể lập trình cho phép các chức năng tùy chỉnh
■ Chuyển hướng linh hoạt của bất kỳ chức năng ngoại vi analog hoặc kỹ thuật số nào đến bất kỳ chân nào
Các thiết bị PSoC sử dụng kiến trúc hệ thống trên chip có thể cấu hình được cao cho thiết kế điều khiển nhúng. Chúng tích hợp các mạch tương tự và kỹ thuật số có thể cấu hình được, được điều khiển bởi một vi điều khiển trên chip.Một thiết bị PSoC duy nhất có thể tích hợp tới 100 chức năng ngoại vi kỹ thuật số và tương tự, giảm thời gian thiết kế, không gian bảng, tiêu thụ năng lượng và chi phí hệ thống trong khi cải thiện chất lượng hệ thống.

Đặc điểm

■ Đặc điểm hoạt động
D Phạm vi điện áp: 1,71 đến 5,5 V, tối đa 6 lĩnh vực điện
□ Phạm vi nhiệt độ (không gian xung quanh) từ 40 đến 85 °C [1]
□ Hoạt động DC đến 80MHz
□ Các chế độ cấp điện
• Chế độ hoạt động 3.1 mA ở 6 MHz và 15.4 mA ở 48 MHz
• Chế độ ngủ 2-μA
• Chế độ ngủ đông 300-nA với lưu trữ RAM
□ Boost regulator từ đầu vào 0,5 V lên đến đầu ra 5 V
■ Hiệu suất
□ 32 bit ARM Cortex-M3 CPU, 32 đầu vào ngắt
□ Máy điều khiển truy cập trực tiếp bộ nhớ (DMA) 24 kênh
■ Những ký ức
□ Tối đa 256 KB flash chương trình, với bộ nhớ cache và các tính năng bảo mật
□ Tối đa 32 KB flash bổ sung cho mã sửa lỗi (ECC)
□ Tối đa 64 KB RAM
□ 2 KB EEPROM
■ Thiết bị ngoại vi số
□ Bốn bộ đếm thời gian 16 bit, bộ đếm và PWM (TCPWM)
□ I2C, tốc độ xe buýt 1 Mbps
□ Giao diện ngoại vi Full-Speed (FS) 12 Mbps được chứng nhận USB 2.0 (TID # 10840032) sử dụng dao động nội bộ [2]
D 20 đến 24 khối kỹ thuật số phổ quát (UDB), có thể lập trình để tạo bất kỳ số chức năng nào:
• Máy đếm thời gian 8-, 16-, 24-, và 32 bit, máy đếm và PWM
• Giao diện I2C, UART, SPI, I2S, LIN 2.0
• Kiểm tra dư thừa theo chu kỳ (CRC)
• Máy tạo chuỗi ngẫu nhiên giả (PRS)
• Máy giải mã hình vuông
• Các chức năng logic ở mức cổng
■ Khả năng lập trình
□ Máy dao động nội bộ từ 3 đến 74 MHz, độ chính xác 2% ở 3 MHz
□ Máy dao động tinh thể bên ngoài từ 4 đến 25 MHz
□ Tạo đồng hồ PLL nội bộ lên đến 80 MHz
□ Máy dao động nội bộ năng lượng thấp ở 1, 33 và 100 kHz
□ Máy dao động tinh thể đồng hồ bên ngoài 32,768 kHz
D 12 bộ chia đồng hồ có thể định tuyến đến bất kỳ thiết bị ngoại vi hoặc I / O nào
■ Thiết bị ngoại vi tương tự
□ 12 bit SAR ADC
□ DAC 8-bit
□ Hai người so sánh
□ Hỗ trợ CapSense®, lên đến 62 cảm biến
□ 1,024 V ± 1% điện áp tham chiếu bên trong
■ Hệ thống I/O đa năng
D 46 đến 72 chân I/O ¥ tối đa 62 I/O chung (GPIO)
□ Tối đa tám chân I/O hiệu suất (SIO)
• 25 mA hiện tại bơi
• Mức giới hạn đầu vào và đầu ra có thể lập trình
• Có thể hoạt động như một trình so sánh chung
• Khả năng chuyển đổi nóng và dung nạp điện áp quá cao
□ Hai phím USBIO có thể được sử dụng làm GPIO
□ Chuyển bất kỳ thiết bị ngoại vi kỹ thuật số hoặc tương tự nào sang bất kỳ GPIO nào
□ Động cơ trực tiếp LCD từ bất kỳ GPIO nào, lên đến 46 × 16 phân đoạn
□ Hỗ trợ CapSense từ bất kỳ GPIO nào
D Điện áp giao diện từ 1,2-V đến 5,5-V, lên đến bốn lĩnh vực năng lượng
■ Lập trình, gỡ lỗi và theo dõi
□ JTAG (4-wire), serial wire debug (SWD) (2-wire), single wire viewer (SWV), và Traceport (5-wire)
□ Các mô-đun gỡ lỗi và theo dõi ARM được nhúng trong lõi CPU
□ Lập trình khởi động thông qua I2C, SPI, UART, USB và các giao diện khác
■ Các lựa chọn gói: 68 pin QFN, 100 pin TQFP và 99 pin CSP
■ Hỗ trợ phát triển bằng công cụ PSoC Creator TM miễn phí
□ Hỗ trợ thiết kế sơ đồ và firmware
D Hơn 100 PSoC ComponentsTM tích hợp nhiều IC và giao diện hệ thống vào một PSoC.Kéo và thả biểu tượng thành phần để thiết kế hệ thống trong PSoC Creator.
□ Bao gồm trình biên dịch GCC miễn phí, hỗ trợ trình biên dịch Keil/ARM MDK
□ Hỗ trợ lập trình và gỡ lỗi thiết bị
