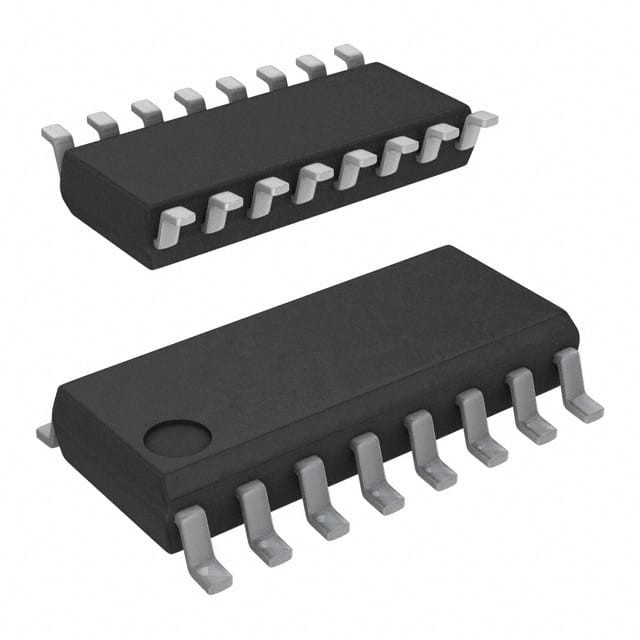

EFM8BB10F8G-A-SOIC16R IC MCU 8BIT 8KB FLASH 16SOIC Phòng thí nghiệm silicon

EFM8 Gia đình ong phổ quát

Bảng dữ liệu EFM8UB2

Danh sách các tính năng

Các tính năng nổi bật của EFM8UB2 được liệt kê dưới đây.
• Cốt lõi:
• Cốt lõi CIP-51
• Hoàn toàn tương thích với bộ hướng dẫn tiêu chuẩn 8051
• 70% các lệnh được thực hiện trong 1-2 chu kỳ đồng hồ
• Tần số hoạt động tối đa 48 MHz
• Trí nhớ:
• Tối đa 64 KB bộ nhớ flash, có thể lập trình lại trong hệ thống từ firmware.
• Tối đa 4352 byte RAM (bao gồm 256 byte RAM 8051 tiêu chuẩn và 4096 byte XRAM trên chip)
• Sức mạnh:
• Bộ điều chỉnh LDO nội bộ cho điện áp lõi CPU
• LDO nội bộ 5 đến 3,3 V cho phép kết nối trực tiếp với mạng điện USB
• Các thiết bị phát hiện màn hình tắt điện và thiết bị khởi động điện
• I/O: tối đa 40 pin I/O đa chức năng:
• Đường ngang ngoại vi linh hoạt cho định tuyến ngoại vi
• Nguồn 10 mA, bể 25 mA cho phép điều khiển trực tiếp đèn LED
• Nguồn đồng hồ:
• Máy dao động chính xác 48 MHz bên trong (chính xác ± 1,5% không có khôi phục đồng hồ USB, chính xác ± 0,25% với khôi phục đồng hồ USB)
• Máy dao động tần số thấp 80 kHz bên trong
• Các tùy chọn đồng hồ tinh thể bên ngoài, RC, C và CMOS
• Máy đếm thời gian và PWM:
• 5 kênh có thể lập trình Counter Array (PCA) hỗ trợ PWM, chụp / so sánh và các chế độ đầu ra tần số với chức năng đồng hồ giám sát
• 6 x 16 bit thiết bị hẹn giờ sử dụng chung
• Truyền thông và thiết bị ngoại vi số:
• Universal Serial Bus (USB) Function Controller với tám ống cuối linh hoạt, bộ thu nhập tích hợp và 1 KB FIFO RAM
• 2 x UART
• SPITM Master / Slave
• 2 x SMBusTM/I2CTM Master / Slave
• Giao diện bộ nhớ bên ngoài (EMIF)
• Analog:
• Bộ chuyển đổi 10 bit từ analog sang kỹ thuật số (ADC0)
• 2 x Máy so sánh tương tự dòng điện thấp
• On-chip, Trình gỡ lỗi không xâm nhập
• Kiểm tra bộ nhớ đầy đủ và đăng ký
• Bốn điểm ngắt phần cứng, một bước
• USB bootloader được tải trước
• Phạm vi nhiệt độ từ -40 đến 85 oC
• Nguồn cung cấp điện đơn 2,65 đến 3,6 V
• QFP48, QFP32 và QFN32
