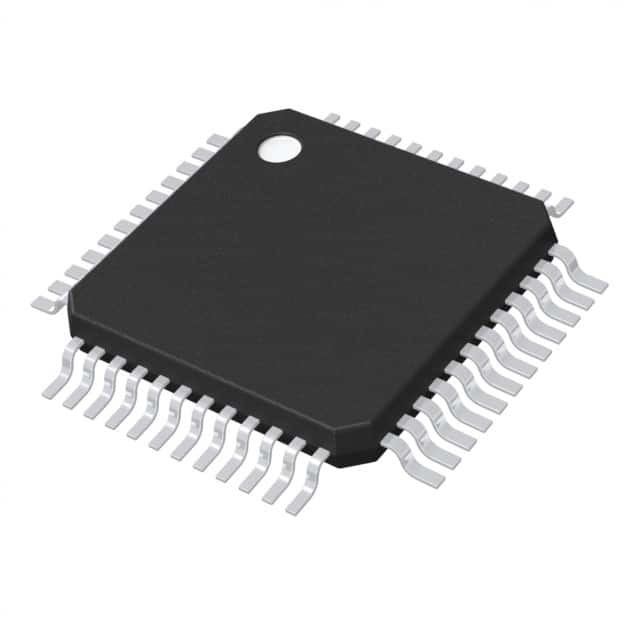

XC8868FFI5VACFXUMA1 IC MCU 8BIT 32KB FLASH 48TQFP Công nghệ Infineon

Đặc điểm

• XC800 Core hiệu suất cao
Khớp với bộ xử lý chuẩn 8051
2 đồng hồ cho mỗi cấu trúc chu kỳ máy (đối với truy cập bộ nhớ mà không cần trạng thái chờ)
2 con trỏ dữ liệu
• Bộ nhớ trên chip
12 Kbyte Boot ROM
256 byte RAM
1.5 Kbytes XRAM
- 24/32 Kbyte Flash; hoặc
24/32 Kbyte ROM, với thêm 4 Kbyte Flash
(bao gồm chiến lược bảo vệ bộ nhớ)
• Cung cấp cổng I / O ở 3.3 V hoặc 5.0 V và nguồn logic lõi ở 2.5 V (được tạo ra bởi bộ điều chỉnh điện áp nhúng)
• Sản xuất điện khởi động lại
• Khám phá sự cố cho nguồn cung logic cốt lõi
• OSC trên chip và PLL để tạo đồng hồ
¢ Phát hiện PLL mất khóa
• Các chế độ tiết kiệm năng lượng
Chế độ giảm tốc
Chế độ không hoạt động
Chế độ tắt điện với khả năng đánh thức thông qua RXD hoặc EXINT0
✓ điều khiển clock gating cho mỗi thiết bị ngoại vi
• Tiền hẹn Watchdog 16 bit có thể lập trình (WDT)
• Sáu cảng
34/48 pin như I/O kỹ thuật số
8 chân như đầu vào kỹ thuật số / analog
• 8 kênh, 10 bit ADC
• Bốn bộ đếm thời gian 16 bit
️ Thời điểm 0 và thời điểm 1 (T0 và T1)
️ Thời gian 2 và Thời gian 21
• Đơn vị nhân / chia cho các hoạt động số học (MDU)
• CORDIC Coprocessor để tính toán các hàm trigonometric, hyperbolic và tuyến tính
• MultiCAN với 2 nút, 32 đối tượng tin nhắn (MCAN)
• Đơn vị thu thập/so sánh để tạo tín hiệu PWM (CCU6)
• Hai giao diện hàng loạt đầy đủ (UART và UART1)
• Kênh hàng loạt đồng bộ (SSC)
• Hỗ trợ gỡ lỗi trên chip
1 Kbyte của màn hình ROM (một phần của 12-Kbyte Boot ROM)
64 byte RAM màn hình
• Các gói:
PG-TQFP-48
PG-TQFP-64
• Phạm vi nhiệt độ TA:
️ SAF (-40 đến 85 °C)
SAK (-40 đến 125 °C)
