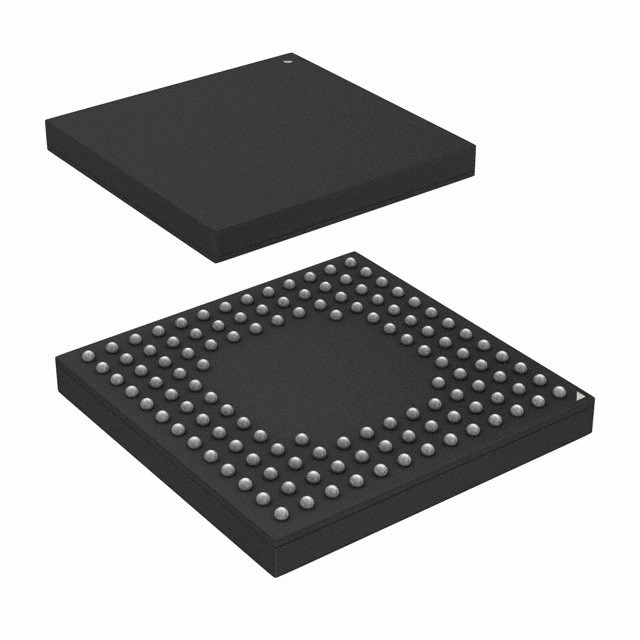

CY8C6136BZI-F34 IC MCU 32BIT 512KB Flash 124BGA Công nghệ Infineon

Mô tả chung

Với loạt các khối có thể cấu hình độc đáo, PSoC®3 là một giải pháp cấp hệ thống thực sự cung cấp các chức năng ngoại vi MCU, bộ nhớ, tương tự và kỹ thuật số trong một con chip duy nhất.Gia đình CY8C38 cung cấp một phương pháp hiện đại của việc thu thập tín hiệu, xử lý tín hiệu và điều khiển với độ chính xác cao, băng thông cao và độ linh hoạt cao.Gia đình CY8C38 có thể xử lý hàng chục kênh thu thập dữ liệu và đầu vào tương tự trên mỗi chân GPIO. Gia đình CY8C38 cũng là một hệ thống kỹ thuật số có thể cấu hình hiệu suất cao với một số số phần bao gồm các giao diện như USB, đa chủ I2C và CAN. Ngoài các giao diện truyền thông,gia đình CY8C38 có một dễ cấu hình mảng logic, định tuyến linh hoạt đến tất cả các chân I / O, và một lõi vi xử lý đơn chu kỳ 8051 hiệu suất cao.Các nhà thiết kế có thể dễ dàng tạo ra các thiết kế cấp hệ thống bằng cách sử dụng một thư viện phong phú của các thành phần được xây dựng sẵn và các nguyên tắc boolean bằng cách sử dụng PSoC® CreatorTM, một công cụ nhập thiết kế sơ đồ phân cấp.Gia đình CY8C38 cung cấp các cơ hội vô song cho tích hợp vật liệu analog và kỹ thuật số trong khi dễ dàng phù hợp với các thay đổi thiết kế phút cuối thông qua các cập nhật firmware đơn giản. Một kỳ công.

Đặc điểm

■ CPU 8051 một chu kỳ
D Hoạt động DC đến 67 MHz
□ Làm phép nhân và phân
□ Bộ nhớ chương trình flash, lên đến 64 KB, 100.000 chu kỳ ghi, lưu trữ 20 năm và nhiều tính năng bảo mật
□ Tối đa 8KB mã sửa lỗi flash (ECC) hoặc bộ nhớ cấu hình
□ Tối đa 8 KB SRAM
□ Tối đa 2 KB bộ nhớ chỉ đọc có thể lập trình (EEPROM) có thể xóa bằng điện, chu kỳ 1 M và lưu trữ 20 năm
□ Truy cập bộ nhớ trực tiếp 24 kênh (DMA) với truy cập bus đa lớp AHB [1]
• Các mô tả và ưu tiên liên kết có thể lập trình
• Hỗ trợ chuyển tải băng thông cao 32-bit
■ Điện áp thấp, năng lượng cực thấp
D Phạm vi điện áp hoạt động rộng: 0,5 V đến 5,5 V
D Máy điều chỉnh tăng hiệu suất cao từ đầu vào 0,5 V qua đầu ra 1,8 V đến 5,0 V
D 0,8 mA ở 3 MHz, 1,2 mA ở 6 MHz và 6,6 mA ở 48 MHz
D Các chế độ năng lượng thấp bao gồm:
• Chế độ ngủ 1-μA với đồng hồ thời gian thực và ngắt phát hiện điện áp thấp (LVD)
• Chế độ ngủ đông 200-nA với lưu trữ RAM
■ Hệ thống I/O đa năng
□ 28 đến 72 I/O (62 GPIO, tám đầu vào/rất ra đặc biệt (SIO), hai USBIO[2])
□ Bất kỳ GPIO nào cho bất kỳ thiết bị ngoại vi kỹ thuật số hoặc tương tự nào
□ Động cơ trực tiếp LCD từ bất kỳ GPIO nào, lên đến 46 × 16 phân đoạn [2]
□ Hỗ trợ CapSense® từ bất kỳ GPIO nào [3]
D Đường điện áp giao diện I/O từ 1,2-V đến 5,5-V, lên đến bốn lĩnh vực
□ IRQ có thể che đậy, độc lập trên bất kỳ chân hoặc cổng nào
□ Chống các biến thể khác nhau
□ Tất cả GPIO có thể cấu hình như thoát nước mở cao / thấp, kéo lên / kéo xuống, cao Z hoặc đầu ra mạnh
□ Tình trạng chân GPIO có thể cấu hình được khi khởi động lại (POR)
D 25 mA sink trên SIO
■ Thiết bị ngoại vi số
D 20 đến 24 khối kỹ thuật số phổ quát dựa trên thiết bị logic lập trình (PLD)
□ Bộ đệm CAN 2.0b 16 Rx, 8 Tx đầy đủ [2]
□ Full-speed (FS) USB 2.0 12 Mbps sử dụng bộ dao động nội bộ [2]
□ Tối đa bốn bộ đếm thời gian, bộ đếm và PWM có thể cấu hình 16 bit
D 67 MHz, khối bộ lọc số điểm cố định 24 bit (DFB) để thực hiện bộ lọc FIR và IIR
□ Thư viện các thiết bị ngoại vi tiêu chuẩn
• Máy đếm thời gian 8-, 16-, 24-, và 32 bit, máy đếm và PWM
• Giao diện ngoại vi hàng loạt (SPI), máy thu phát không đồng bộ phổ quát (UART) và I2C
• Nhiều loại khác có sẵn trong danh mục
□ Thư viện các thiết bị ngoại vi tiên tiến
• Kiểm tra dư thừa theo chu kỳ (CRC)
• Máy tạo chuỗi ngẫu nhiên giả (PRS)
• Bus mạng liên kết địa phương (LIN) 2.0
• Bộ giải mã hình vuông
■ Thiết bị ngoại vi tương tự (1,71 V ≤ VDDA ≤ 5,5 V)
□ 1,024 V ± 0,1% điện áp tham chiếu bên trong trên 40 °C đến + 85 °C (14 ppm/°C)
□ ADC delta-sigma có thể cấu hình với độ phân giải từ 8 đến 20 bit
• Tốc độ lấy mẫu lên đến 192 kps
• Giai đoạn tăng có thể lập trình: ×0,25 đến ×16
• Chế độ 12 bit, 192 ksps, tỷ lệ âm thanh và biến dạng 66 dB (SINAD), ± 1 bit INL / DNL
• Chế độ 16-bit, 48 ksps, 84-dB SINAD, ± 2-bit INL, ± 1-bit DNL
D Tối đa bốn IDAC 8 bit, 8 Msp hoặc VDAC 1 Msp
□ Bốn máy so sánh với thời gian đáp ứng 95 ns
□ Tối đa bốn opamp không tham gia với khả năng ổ đĩa 25mA
□ Tối đa bốn khối tương tự đa chức năng có thể cấu hình.
□ Hỗ trợ của CapSense
■ Lập trình, gỡ lỗi và theo dõi
□ Giao diện JTAG (4-wire), serial wire debug (SWD) (2-wire) và single wire viewer (SWV)
D Tám địa chỉ và một điểm ngắt dữ liệu
□ Bộ đệm theo dõi lệnh 4-KB
□ Chương trình khởi động được hỗ trợ thông qua I2C, SPI, UART, USB và các giao diện khác
■ Định giờ chính xác, có thể lập trình
□ Máy dao động nội bộ từ 3 đến 62 MHz trên phạm vi nhiệt độ và điện áp đầy đủ
□ Máy dao động tinh thể từ 4 đến 25MHz cho độ chính xác PPM tinh thể
□ Tạo đồng hồ PLL nội bộ lên đến 67 MHz
□ Máy dao động thủy tinh đồng hồ 32,768 kHz
□ Máy dao động nội bộ năng lượng thấp ở 1, 33 và 100 kHz
■ Nhiệt độ và bao bì
D ∼40 °C đến +85 °C nhiệt độ công nghiệp
□ SSOP 48 pin, 48 pin QFN, 68 pin QFN và 100 pin TQFP gói tùy chọn
