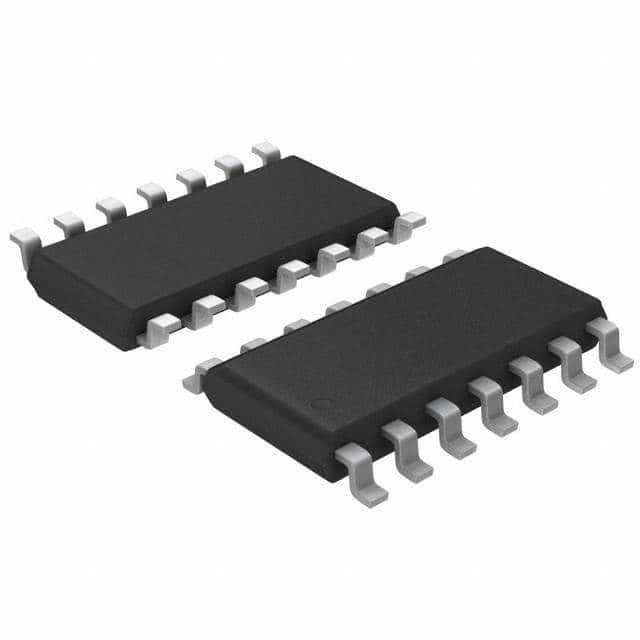

ATTINY44A-SSUR IC MCU 8BIT 4KB FLASH 14SOIC Công nghệ vi mạch

Đặc điểm

• Máy vi điều khiển 8-bit AVR® hiệu suất cao, năng lượng thấp
• Kiến trúc RISC tiên tiến
120 chỉ thị mạnh mẽ hầu hết các chu kỳ đồng hồ duy nhất
32 x 8 sổ đăng ký làm việc chung
Khả năng hoạt động hoàn toàn tĩnh
• Các phân đoạn bộ nhớ không dễ bay hơi, có độ bền cao
2K / 4K / 8K Byte trong hệ thống, tự lập trình bộ nhớ Flash
• Độ bền: 10.000 chu kỳ ghi / xóa
128/256/512 Bytes EEPROM có thể lập trình trong hệ thống
• Độ bền: 100.000 chu kỳ ghi / xóa
128/256/512 Byte của SRAM nội bộ
- Lưu trữ dữ liệu: 20 năm ở 85°C / 100 năm ở 25°C
️ Khóa lập trình cho tự lập trình Flash & EEPROM Data Security
• Các đặc điểm ngoại vi
Một bộ đếm thời gian 8 bit và 16 bit với hai kênh PWM, mỗi kênh
️ 10 bit ADC
• 8 Kênh đơn
• 12 cặp kênh ADC khác biệt với lợi nhuận có thể lập trình (1x / 20x)
¢ Bộ đếm thời gian có thể lập trình với bộ dao động trên chip riêng biệt
️ So sánh tương tự trên chip
️ Universal Serial Interface (tạm dịch: Giao diện hàng loạt toàn cầu)
• Tính năng đặc biệt của bộ điều khiển vi mô
– debugWIRE On-chip Debug System
¢ Có thể lập trình trong hệ thống thông qua cổng SPI
Các nguồn gián đoạn bên trong và bên ngoài
• Pin thay đổi Ngắt trên 12 pin
️ Chế độ hoạt động không sử dụng điện năng thấp, giảm tiếng ồn ADC, chế độ chờ và chế độ tắt điện
– Enhanced Power-on Reset Circuit
¢ Vòng mạch phát hiện màu nâu có thể lập trình với chức năng tắt phần mềm
️ Máy dao động hiệu chuẩn nội bộ
️ Cảm biến nhiệt độ trên chip
• I/O và gói
Có sẵn trong 20-pin QFN/MLF/VQFN, 14-pin SOIC, 14-pin PDIP và 15-ball UFBGA
12 đường I/O có thể lập trình
• Điện áp hoạt động:
¥ 1.8 ¥ 5.5V
• Tốc độ:
️ 0 ️ 4 MHz @ 1.8 ️ 5.5V
️ 0 ️ 10 MHz @ 2.7 ️ 5.5V
0 20 MHz @ 4.5 5.5V
• Phạm vi nhiệt độ công nghiệp: -40°C đến +85°C
• Tiêu thụ năng lượng thấp
Chế độ hoạt động:
• 210 μA ở 1.8V và 1 MHz
Chế độ không hoạt động:
• 33 μA ở 1.8V và 1 MHz
Chế độ tắt điện:
• 0,1 μA ở 1.8V và 25°C
