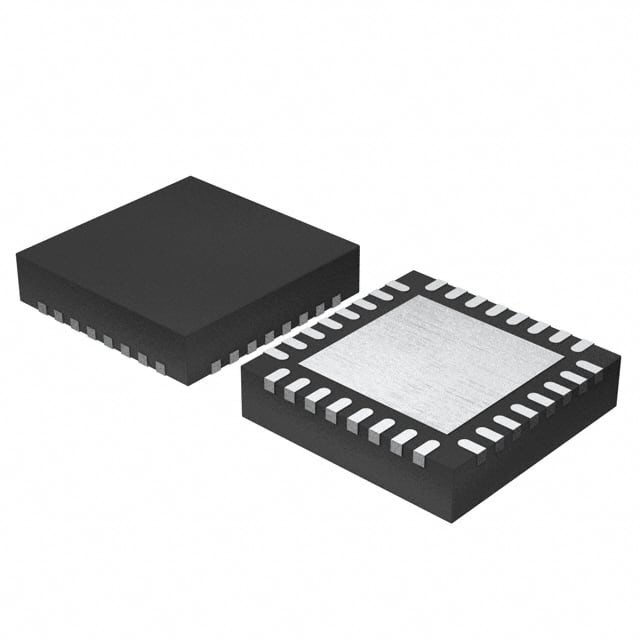

MKL15Z32VFM4 IC MCU 32BIT 32KB FLASH 32QFN N✖P USA Inc.

Dòng KL17 được tối ưu hóa cho các ứng dụng chi phí nhạy cảm và chạy bằng pin đòi hỏi kết nối mục đích chung năng lượng thấp.

• ROM nhúng với bộ tải khởi động để nâng cấp chương trình linh hoạt
• Điện áp bên trong chính xác cao và tham chiếu đồng hồ
• FlexIO để hỗ trợ bất kỳ mô phỏng ngoại vi hàng loạt tiêu chuẩn và tùy chỉnh
• Giảm xuống 54uA / MHz trong chế độ chạy năng lượng rất thấp và 1,96uA trong chế độ ngủ sâu (RAM + RTC được giữ lại)

Bộ xử lý lõi

• lõi ARM® Cortex®-M0+ lên đến 48 MHz

Ký ức

• 128/256 KB bộ nhớ flash chương trình
• 32 KB SRAM
• 16 KB ROM với trình khởi động tích hợp
• Đăng ký sao lưu 32 byte

Hệ thống

• Máy điều khiển DMA không đồng bộ 4 kênh
• Chó canh
• Đơn vị đánh thức rò rỉ thấp
• Giao diện lập trình và gỡ lỗi Serial Wire Debug (SWD) hai chân
• Micro Trace Buffer
• Động cơ thao tác bit
• Bộ điều khiển ngắt

Đồng hồ

• Đồng hồ tham chiếu nội bộ chính xác cao 48MHz (lên đến 0,5%)
• 8MHz/2MHz chính xác cao (lên đến 3%) đồng hồ tham chiếu nội bộ
• Đồng hồ tham chiếu 1KHz hoạt động trong tất cả các chế độ năng lượng thấp (ngoại trừ VLLS0)
• Máy dao động tinh thể 32~40KHz và 3~32MHz

Các thiết bị ngoại vi

• Một mô-đun UART hỗ trợ ISO7816, hoạt động lên đến 1,5 Mbit/s
• Hai mô-đun UART năng lượng thấp hỗ trợ hoạt động không đồng bộ trong chế độ năng lượng thấp
• Hai mô-đun I2C và I2C0 hỗ trợ lên đến 1 Mbit/s
• Hai mô-đun SPI 16 bit hỗ trợ lên đến 24 Mbit/s
• Một mô-đun FlexIO hỗ trợ mô phỏng các mô-đun UART, IrDA, SPI, I2C, I2S, PWM và các mô-đun hàng loạt khác.
• Một giao diện âm thanh hàng loạt I2S
• Một mô-đun ADC 16 bit 818 ksps với độ chính xác cao tham chiếu điện áp nội bộ (Vref) và tối đa 16 kênh
• Máy so sánh tương tự tốc độ cao có chứa DAC 6 bit cho đầu vào tham chiếu có thể lập trình
• Một DAC 12 bit
• 1.2 V điện áp tham chiếu bên trong

Bộ đếm giờ

• Một mô-đun PWM 6 kênh
• Hai mô-đun PWM 2 kênh
• Một bộ đếm thời gian năng lượng thấp
• Thời gian gián đoạn định kỳ
• Đồng hồ thời gian thực

Đặc điểm hoạt động

• Phạm vi điện áp: 1,71 đến 3,6 V
• Phạm vi điện áp ghi flash: 1,71 đến 3,6 V
• Phạm vi nhiệt độ: từ 40 đến 85 °C cho bao bì WLCSP và từ 40 đến 105 °C cho các bao bì khác

Bao bì

• 64 LQFP 10mm x 10mm, pitch 0,5mm, độ dày 1,6mm
• 64 MAPBGA 5mm x 5mm, pitch 0,5mm, độ dày 1,23mm
• 48 QFN 7mm x 7mm, pitch 0,5mm, 0.65mm dày
• 32 QFN 5mm x 5mm, pitch 0,5mm, 0.65mm dày
• 36 WLCSP 2.8mm x 2.7mm, pitch 0.4mm, 0.6mm dày

An ninh và tính trung thực

• Số nhận dạng độc đáo 80 bit cho mỗi chip
• Bảo mật flash tiên tiến

I/O

• Tối đa 54 chân đầu vào / đầu ra chung (GPIO) và 6 tấm ổ đĩa cao

Năng lượng thấp

• Tối thiểu 54uA/MHz trong chế độ chạy năng lượng rất thấp
• Giảm xuống 1,96uA trong chế độ VLLS3 (RAM + RTC được giữ lại)
• Sáu chế độ tĩnh linh hoạt
