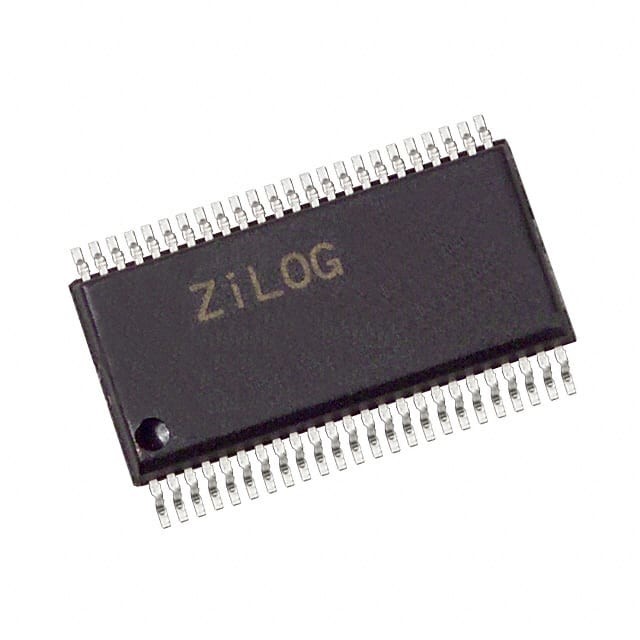

Z86D990HZ008SC IC MCU 8BIT 32KB OTP 48SSOP Zilog

Thông tin tổng quan về kiến trúc

Gia đình Z86L972/Z86L973/Z86L974 được thiết kế để được sử dụng trong nhiều ứng dụng điều khiển nhúng bao gồm các thiết bị gia dụng, điều khiển từ xa hồng ngoại (IR), hệ thống an ninh,và bàn phím không dây.

Đặc điểm
• Hai máy so sánh tương tự độc lập
• Điện năng có thể điều khiển
• 489 byte RAM
233 byte RAM cơ sở đăng ký chung
256 byte RAM được lập bản đồ vào không gian bộ nhớ chương trình có thể được
được sử dụng như RAM dữ liệu hoặc RAM thực thi
• 4K / 8K / 16K bytes của ROM

Trình đếm/đếm thời gian
• Kiến trúc đặc biệt để tự động hóa việc tạo và nhận các xung phức tạp
hoặc tín hiệu:
¢ Máy tính đếm/đếm thời gian 8 bit có thể lập trình (T8) với hai sổ đăng ký chụp 8 bit và
hai bộ đăng ký tải 8 bit
¢ Bộ đếm / bộ đếm thời gian 16 bit có thể lập trình (T16) với một sổ ghi nhận 16 bit
cặp và một cặp đăng ký tải 16 bit
️ Bộ lọc lỗi đầu vào có thể lập trình để nhận xung
• Một bộ đếm / bộ đếm thời gian 8 bit (T1) với prescaler 6 bit

Input/Output và sự gián đoạn
• 32 I/O, 29 trong số đó là I/O hai chiều với I/O lập trình
transistor kéo lên kháng (24 I / O có sẵn trong cấu hình 28 chân)
• 16 I/O có thể được chọn làm nguồn phục hồi chế độ dừng
• Sáu vector gián đoạn với chín nguồn gián đoạn
3 nguồn bên ngoài
2 lần ngắt so sánh
3 lần ngắt đồng hồ
️ Một dấu hiệu phát hiện pin thấp

Đặc điểm hoạt động
• Hoạt động 8-MHz
• 2.3V đến 5,5V điện áp hoạt động
• Tiêu thụ năng lượng thấp với ba chế độ chờ:
- Đợi đã.
️ Ngừng
️ Chế độ chờ điện áp thấp
• Dấu hiệu phát hiện pin thấp
• Vòng mạch bảo vệ điện áp thấp (còn được gọi là VBO, hoặc điện áp tắt,
mạch)
• Bộ đếm thời gian của chó bảo vệ và mạch khởi động lại

Các bit tùy chọn có thể lập trình bởi người dùng
• Nguồn đồng hồ √RC / khác (LC, cộng hưởng hoặc tinh thể)
• Khởi động vĩnh viễn bộ đếm thời gian của chó canh
• Thạch tinh 32 kHz
• Cổng 20 ′′ 27 kéo lên điện trở transistor
• Cổng 40 √ 42 kéo lên điện trở transistor
• Cổng 44 47 kéo lên điện trở transistor
• Cổng 50-51 kéo lên điện trở
• Cổng 54-57 kéo lên điện trở
• Cổng 60 ∼ 63 kéo lên điện trở transistor
• Cổng 64-67 kéo lên điện trở
